EduardMallorca escribió:

Y así va quedando, aun sin ajustar, el conjunto de cabina-caldera-viga central

Se agradece que cuentes y fotografíes todo el proceso de montaje.

Saludos

Comentar que todas las piezas las he podido soldar, sin necesidad de utilizar araldit en ningun momento.
Pienso que es mejor y mas duradero la soldadura.
Algunas piezas pequeñas, eso sí, he utilizado soldadura de plata en lugar de la soldadura clásica de estaño/plomo

La locomotora ya terminada, con las tuberias de la caldera.

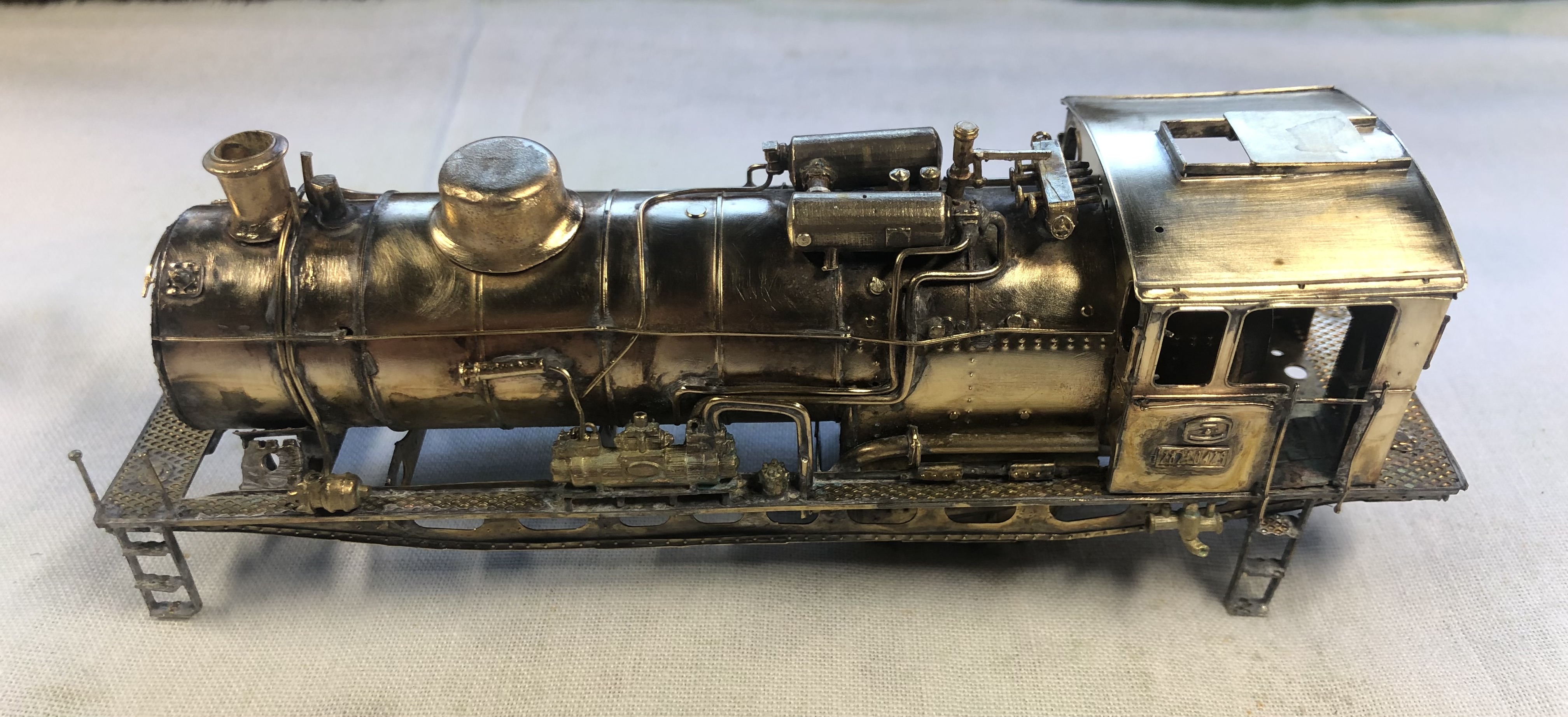

Locomotora preparada para la pintura:

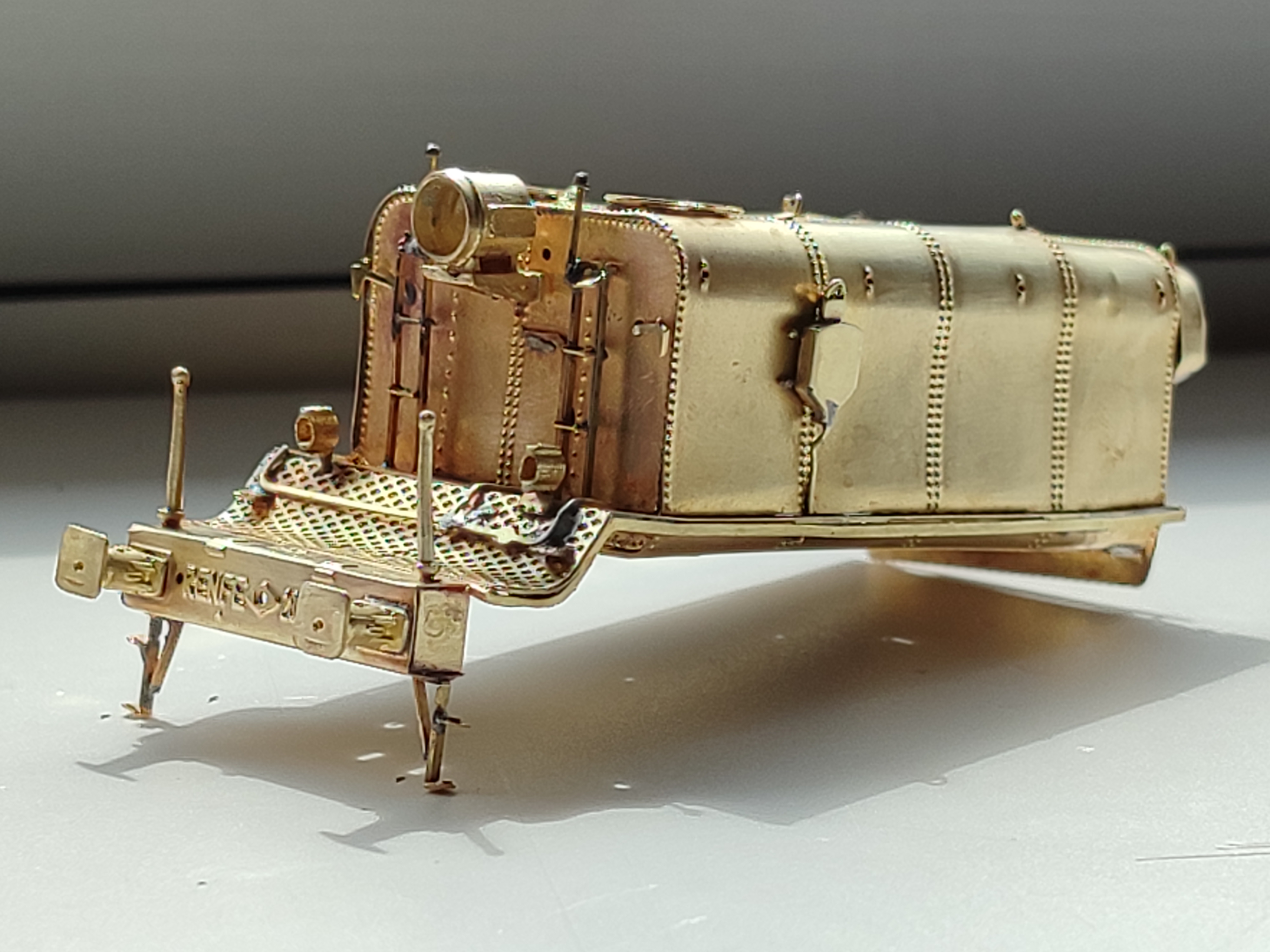

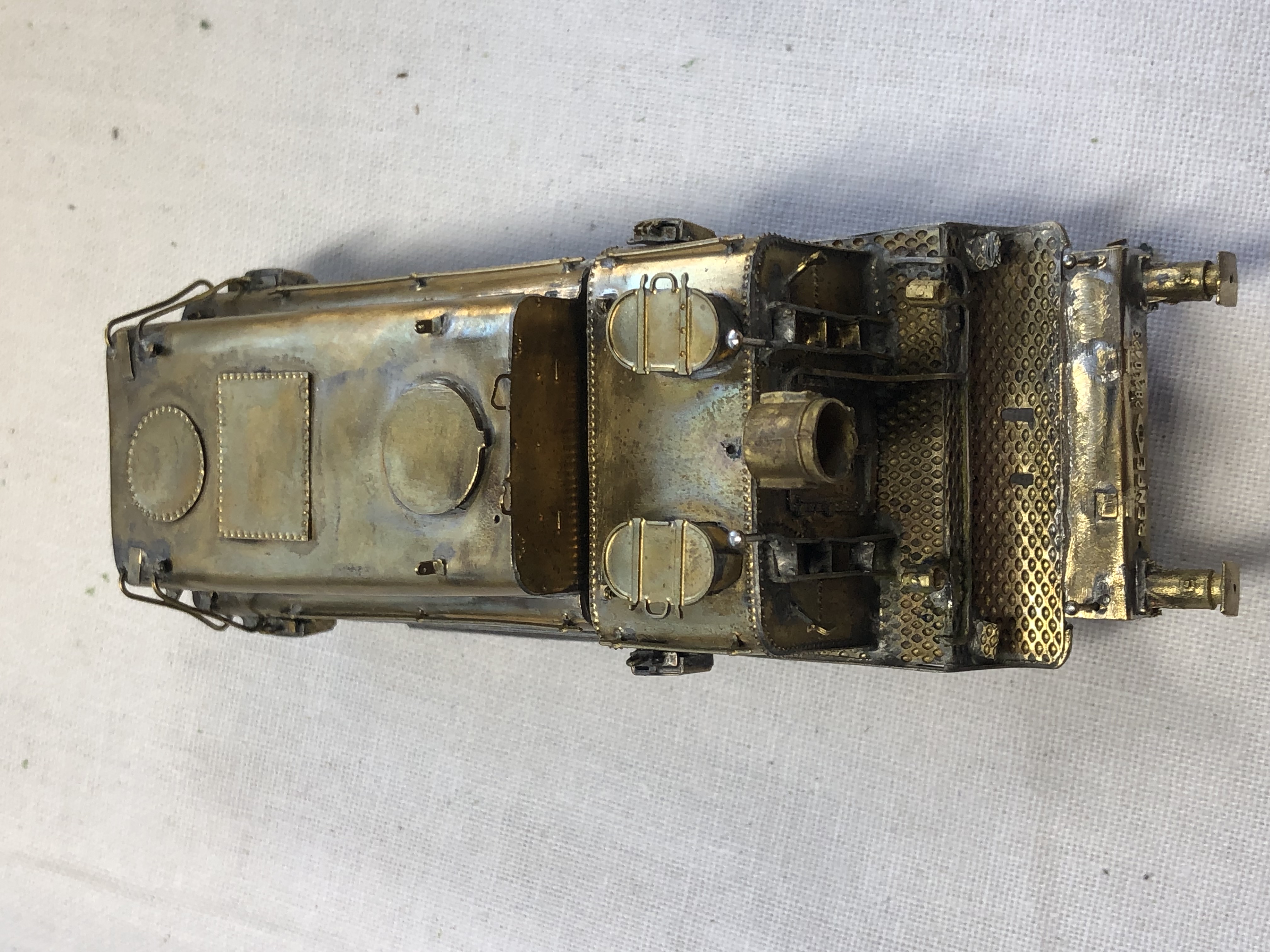

Los tenderes :

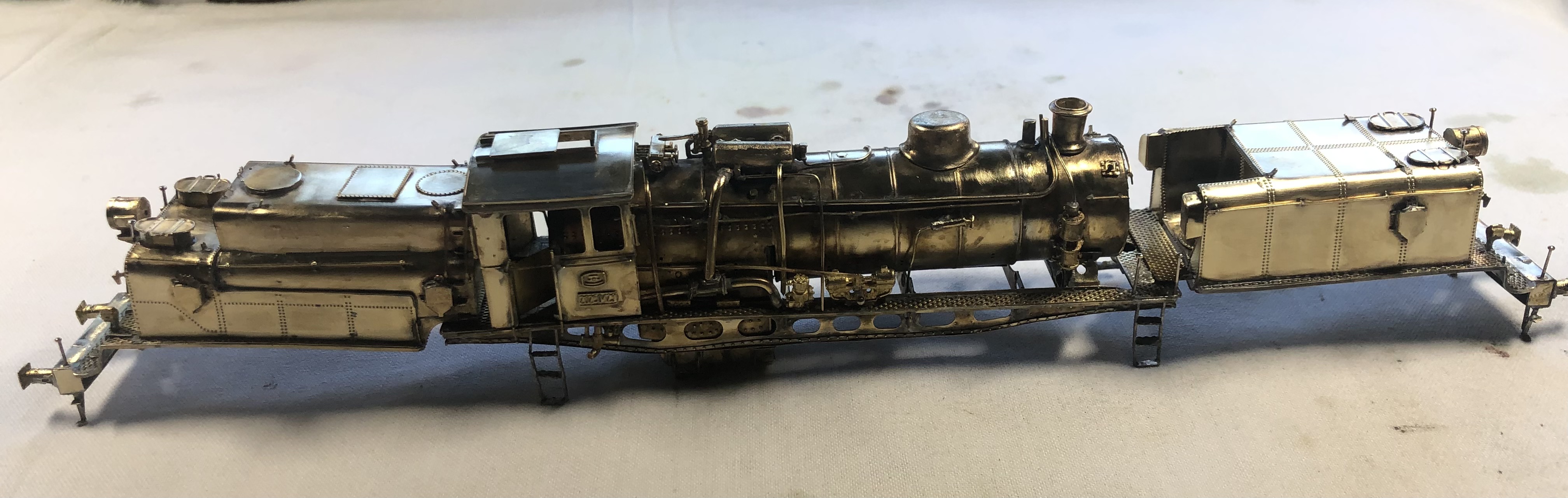

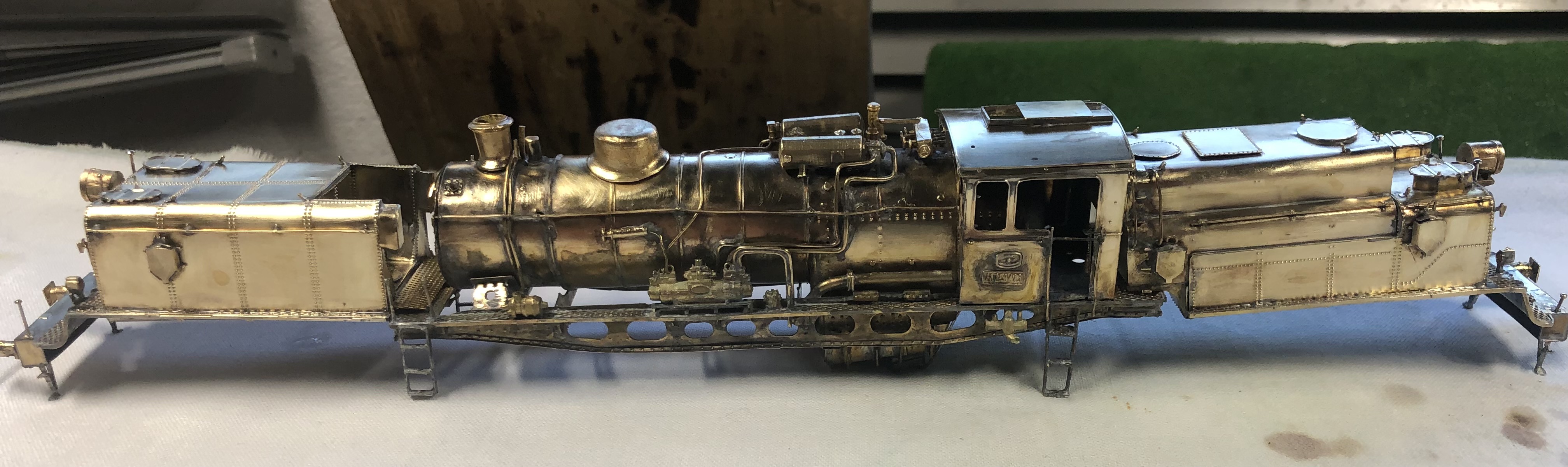

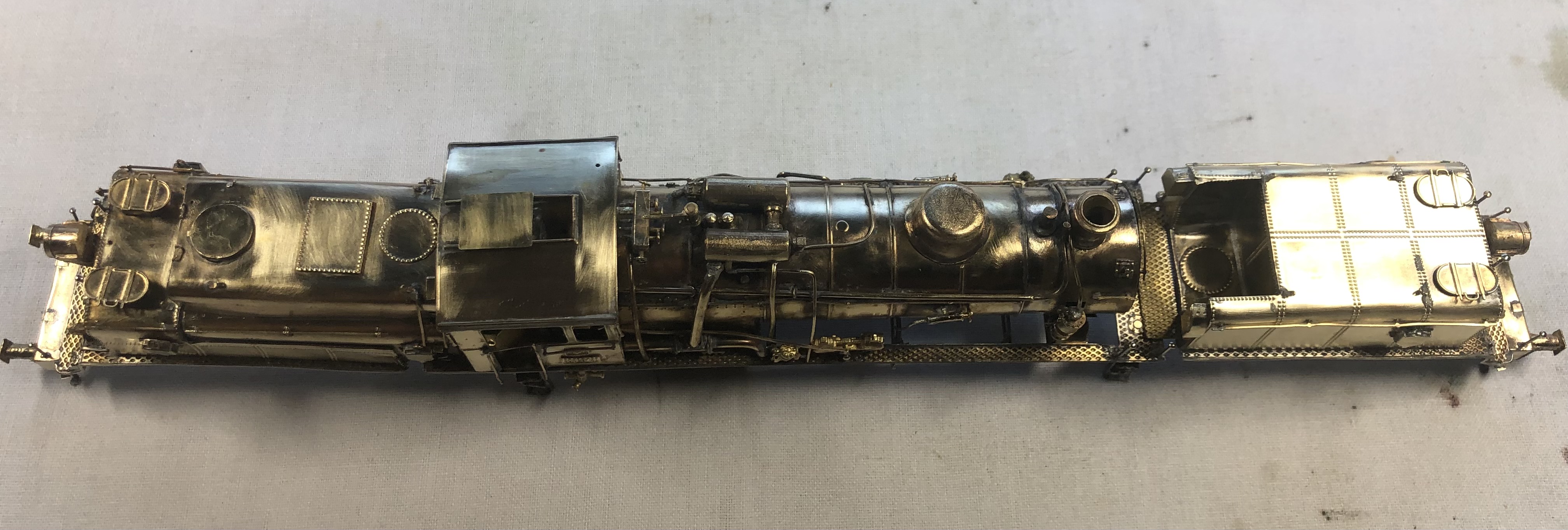

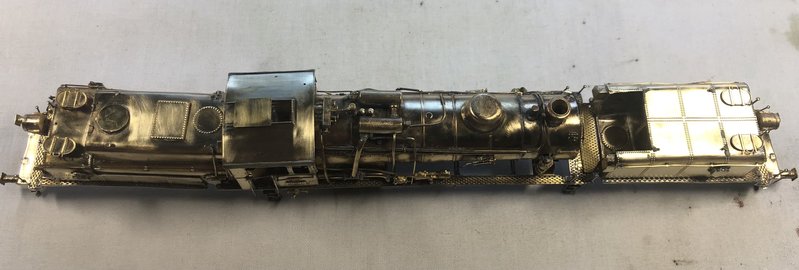

Y el conjunto locomotora+tenderes, ya listo para pintura:

Realmente el conjunto de los 3 elementos es impresionante. Es una pena que la fotografia desmerezca la realidad.

Bon dia ,impresionante ,mi mas total admiracion hacia tu trabajo.

Buenos días; Magnífico trabajo creo que sobran las palabras, gracias a esta magnífica sesión de fotos y explicaciones detalladas he decidido montar mi (kit, Garrafeta) pues sinceramente no sabía por dónde empezar.

Muchas gracias, te estan quedando magníficas ni que decir tiene el trabajazo que conlleva el montaje.

Gracias de nuevo...

pelacho55 escribió:

Buenos días; Magnífico trabajo creo que sobran las palabras, gracias a esta magnífica sesión de fotos y explicaciones detalladas he decidido montar mi (kit, Garrafeta) pues sinceramente no sabía por dónde empezar.

Muchas gracias, te estan quedando magníficas ni que decir tiene el trabajazo que conlleva el montaje.

Gracias de nuevo...

Buenos dias y muchos ánimos !

Me alegro haber podido ayudar. Es cierto que es un trabajazo, pero la satisfacción tambien es grande .
Piano, piano, y sin prisas.
Es el único consejo que se me ocurre en estos momentos.

Y si necesitas algun tipo de ayuda, pues encantado

Saludos desde Lleida

Buenos días Eduard. Me puedes decir si soldaste el cenicero a la Caldera o le colocaste un tornillo para poder separarlo luego. Si lo has soldado no entorpece luego su colocación en su sitio?
Estoy siguiendo tu "paso a paso" del montaje de la Garrafeta y hay algunas difíciles de entender.
Gracias anticipadas.
Un cordial saludo.

Buenas tardes.

El cenicero no puede ir soldado a la parte inferior de la caja de fuegos,pues ni te pasara a traves del alojamiento alrededor del motor si lo haces antes del montar el conjunto caldera -cabina y si lo haces al final,luego no saldra este conjunto para acceder al motor si te hiciera falta.
Hay que soldar en la parte inferior de la caja de fuegos una tuerca de 2mm ,y para situarla correctamente,colocar en su posicion el ccenicero y a traves del taladro al efecto en el con un lapiz afilado marcar la posicion donde descansara la tuerca de 2.
Finalmente habra que ir rebajando la longitud del tornillo de cabeza Allen que se incluye ,para q rosque en la tuerca apenas un par de vueltas y sujete el cenicero (que estara encajado en el alojamiento de la caja de fuegos).
Si puedo esta noche pondre una foto q creo se hizo en el prototipo.
Espero te ayude.Animo y

Saludos

Carlos.

Consulta aclarada, pero si subes la fotografía, mejor.
Gracias.

Ya lo tengo solucionado.
Gracias por la foto subida.
Un saludo

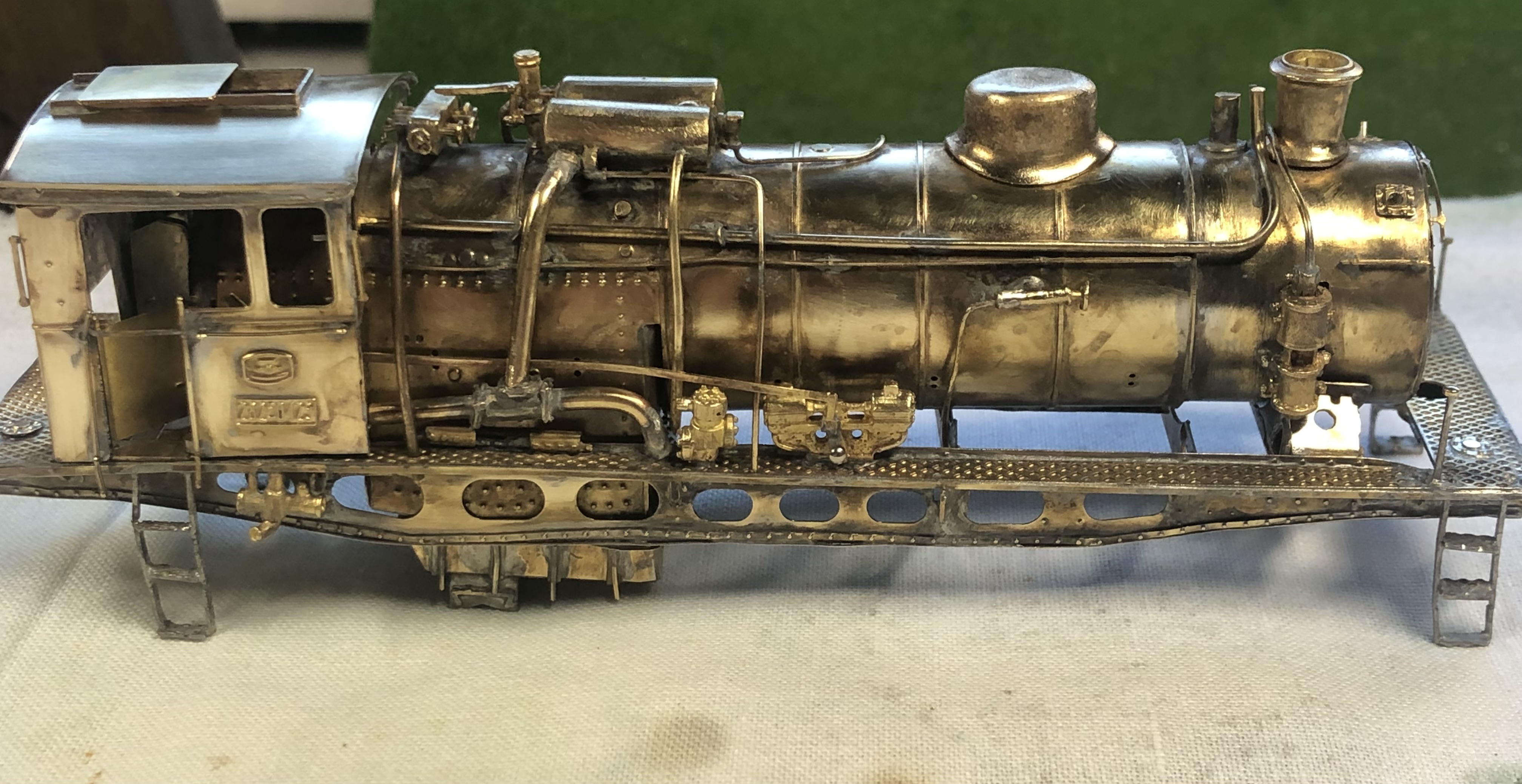

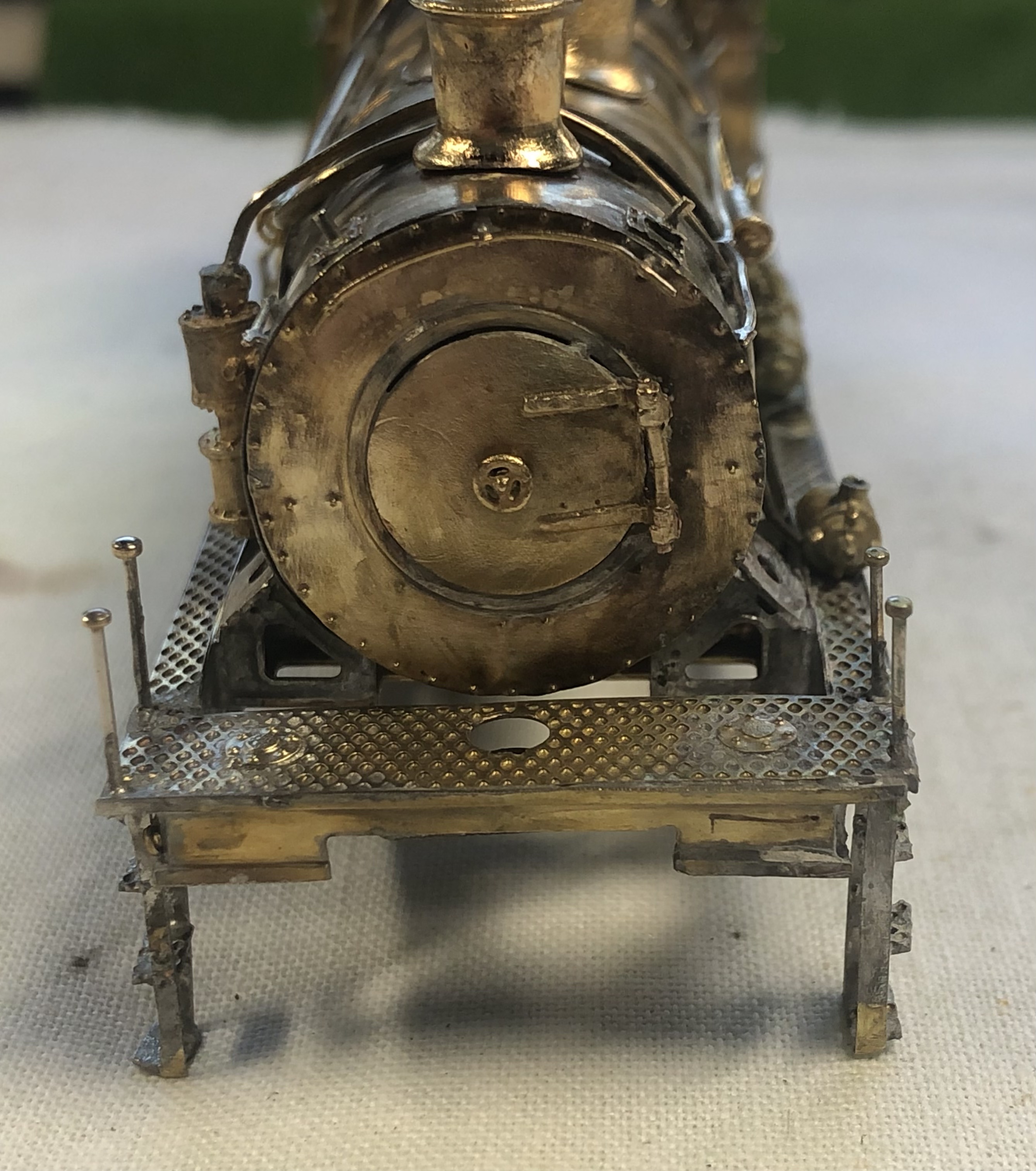

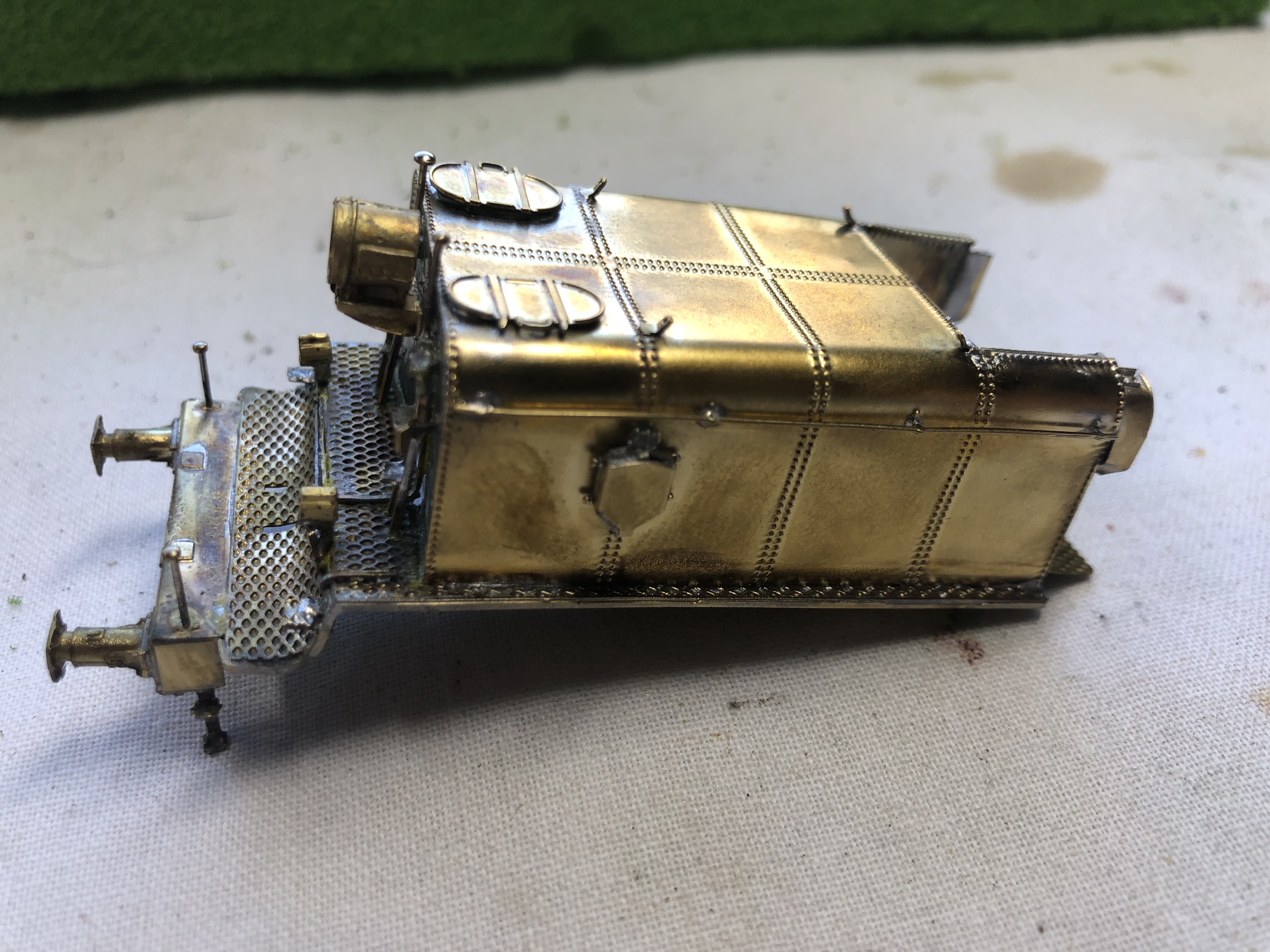

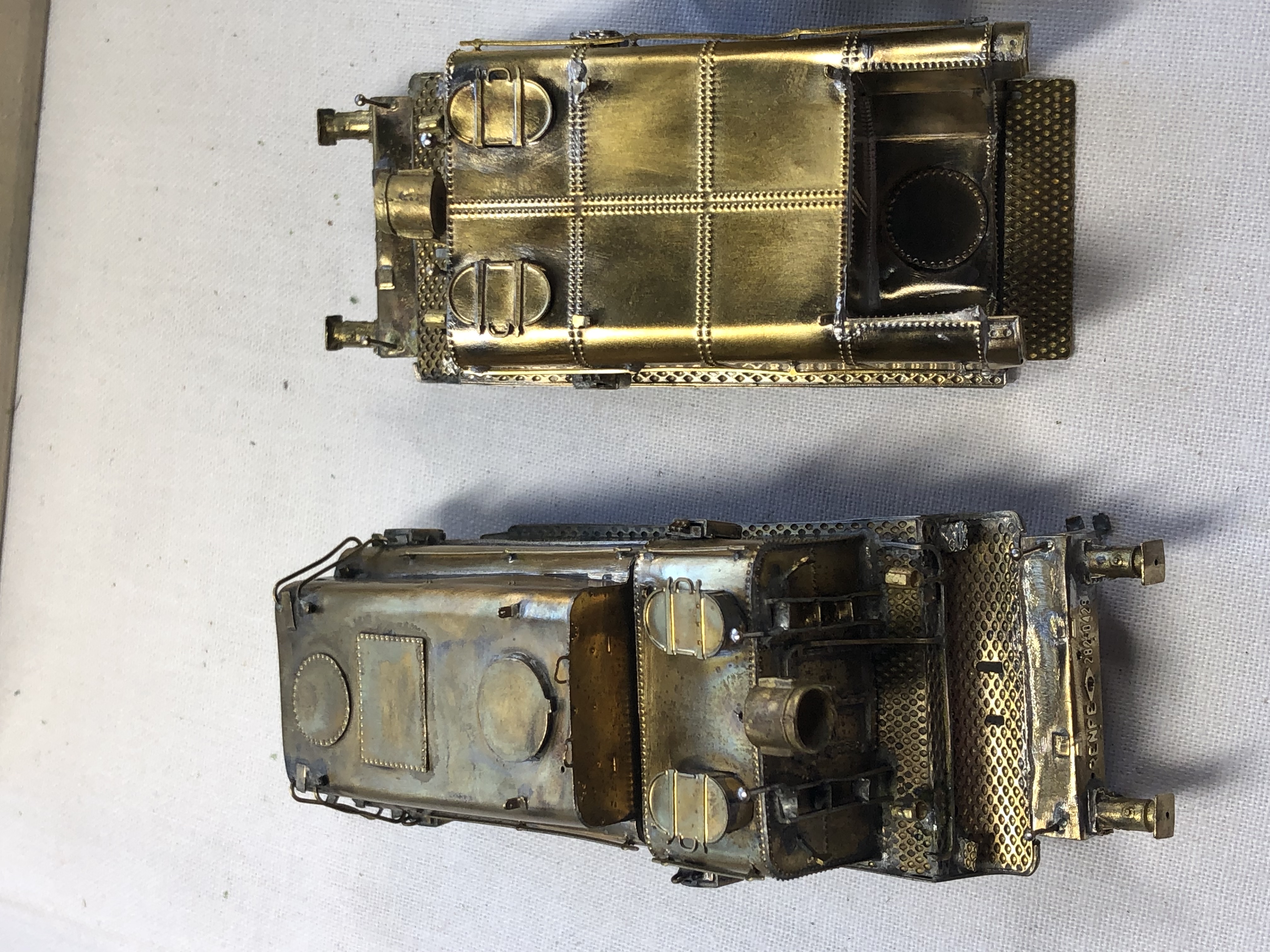

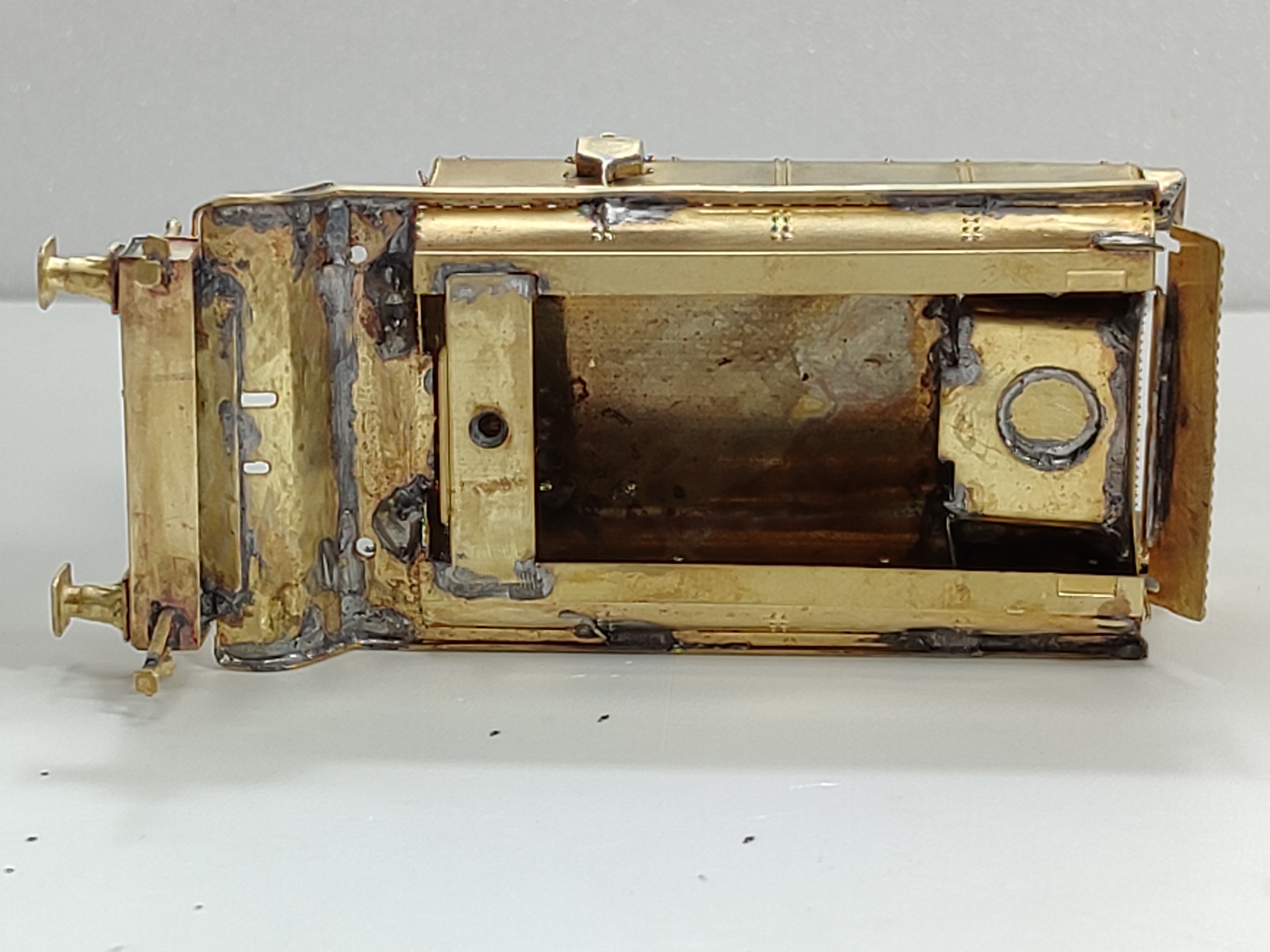

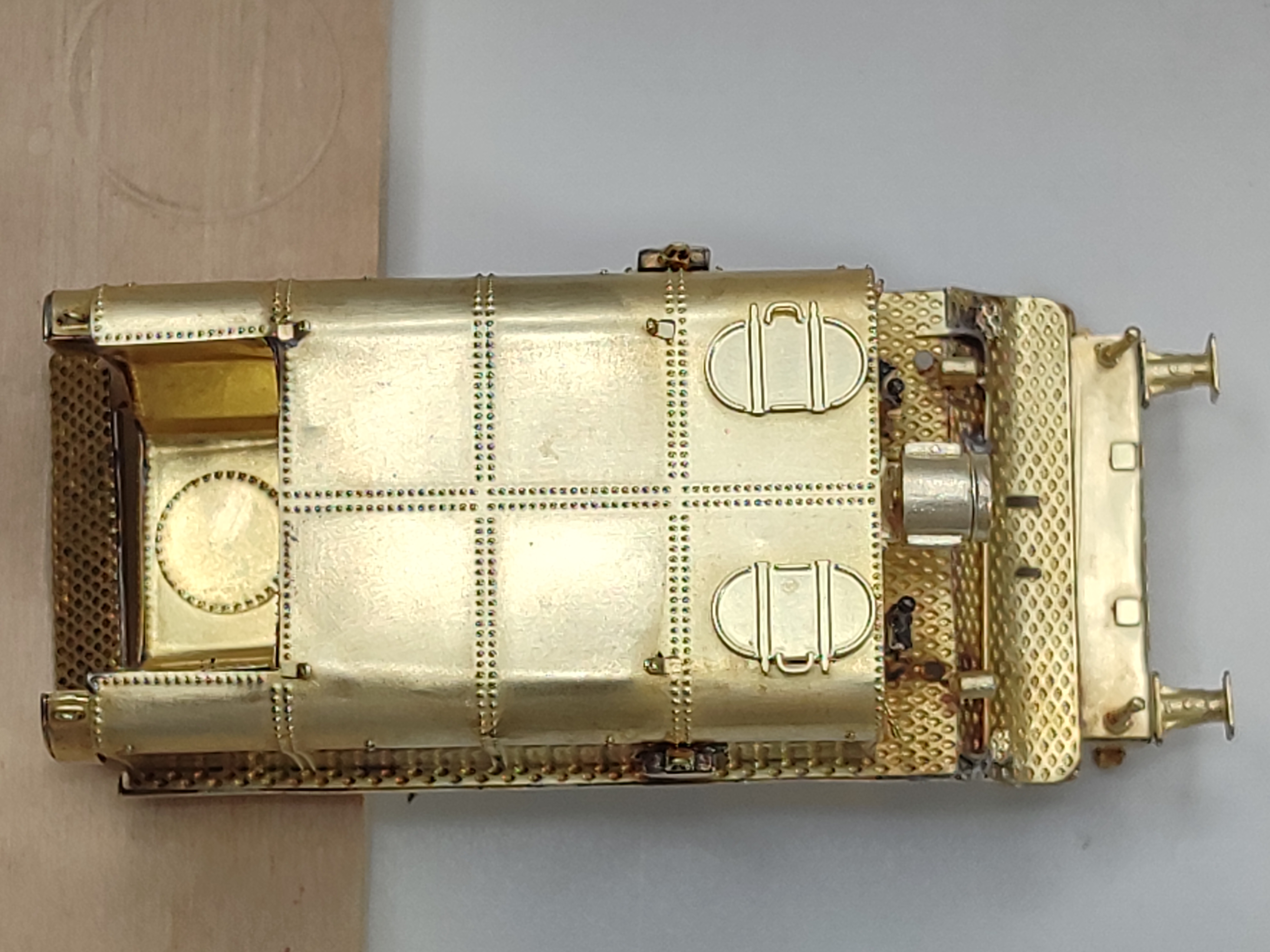

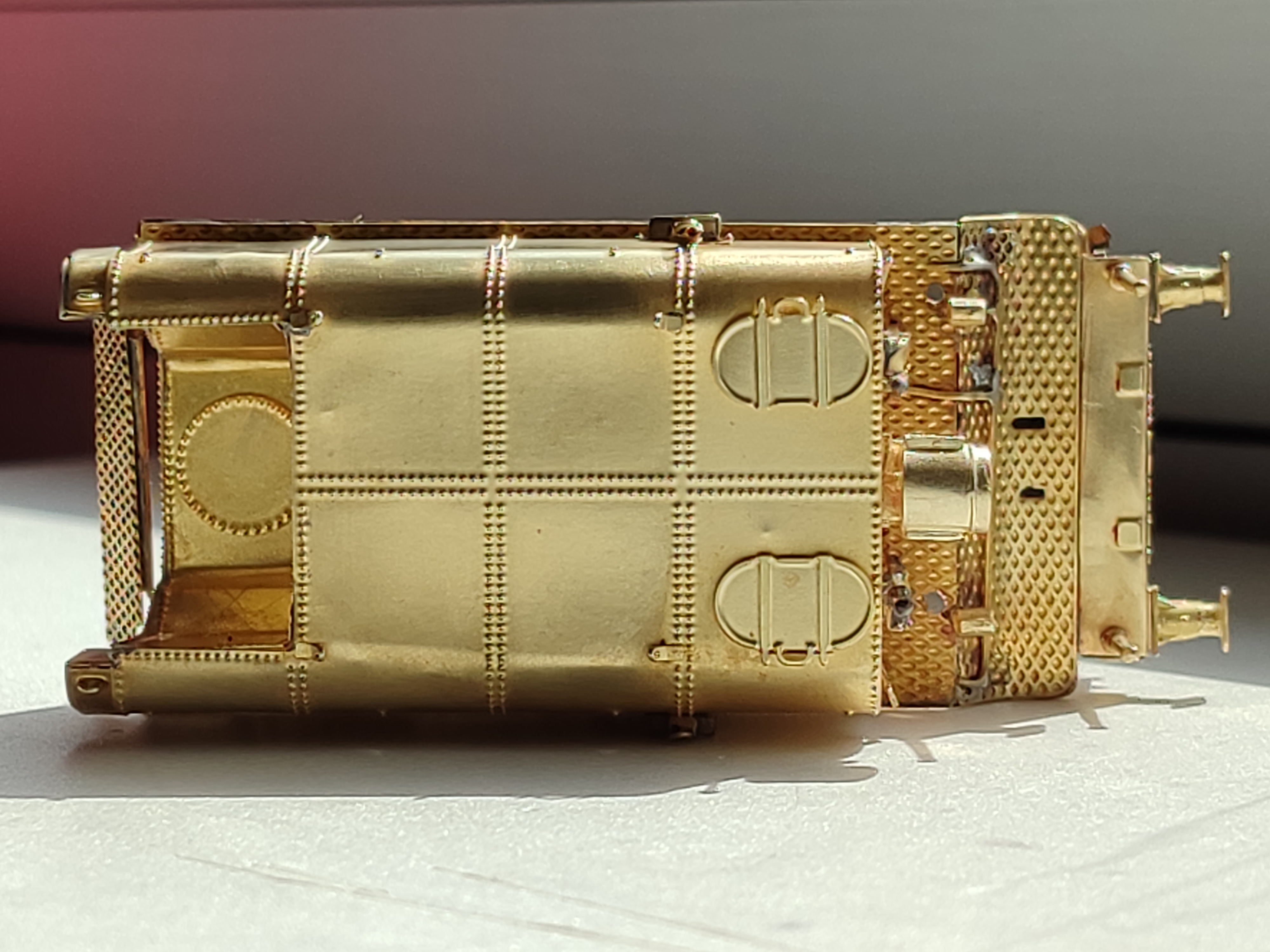

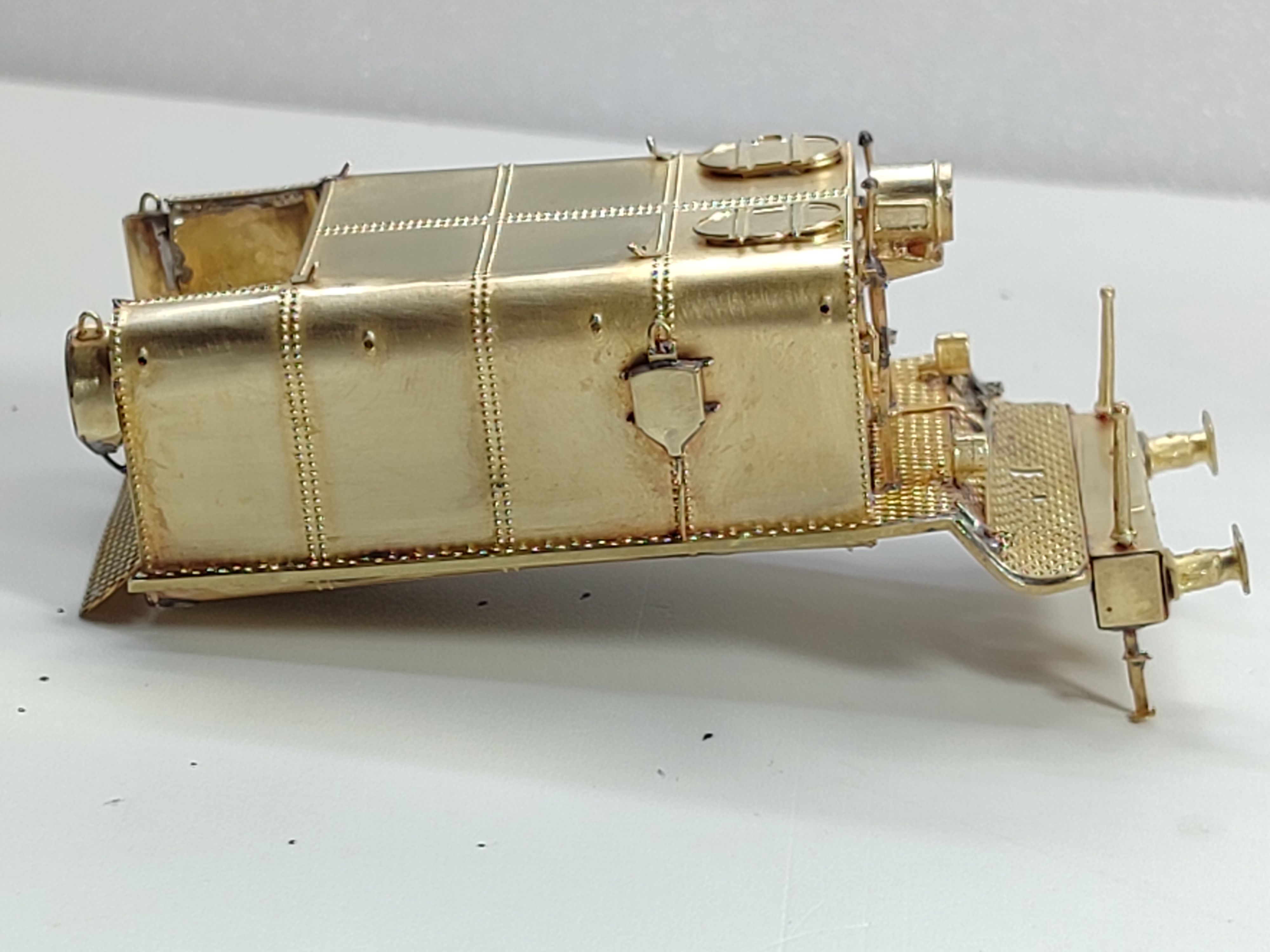

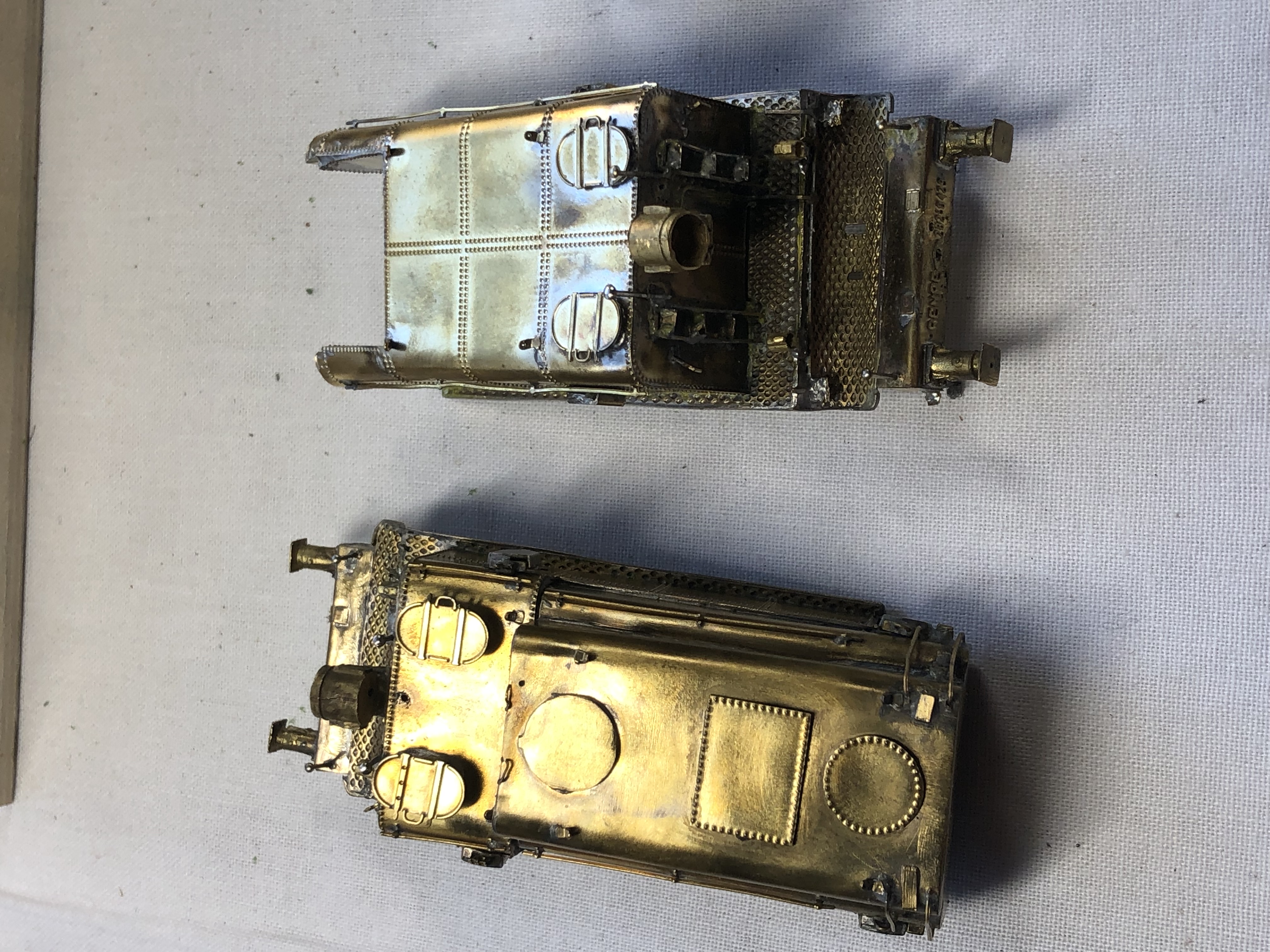

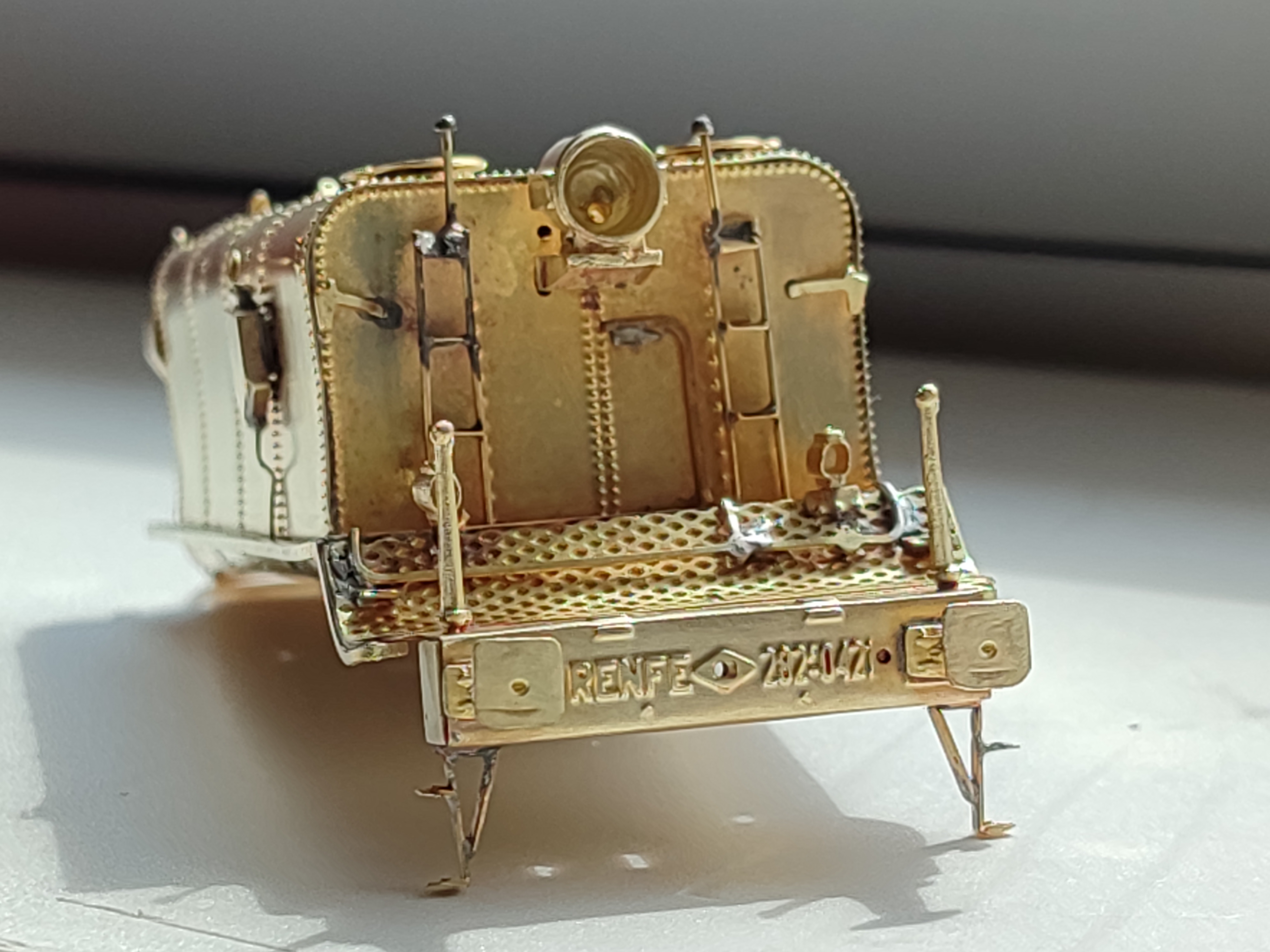

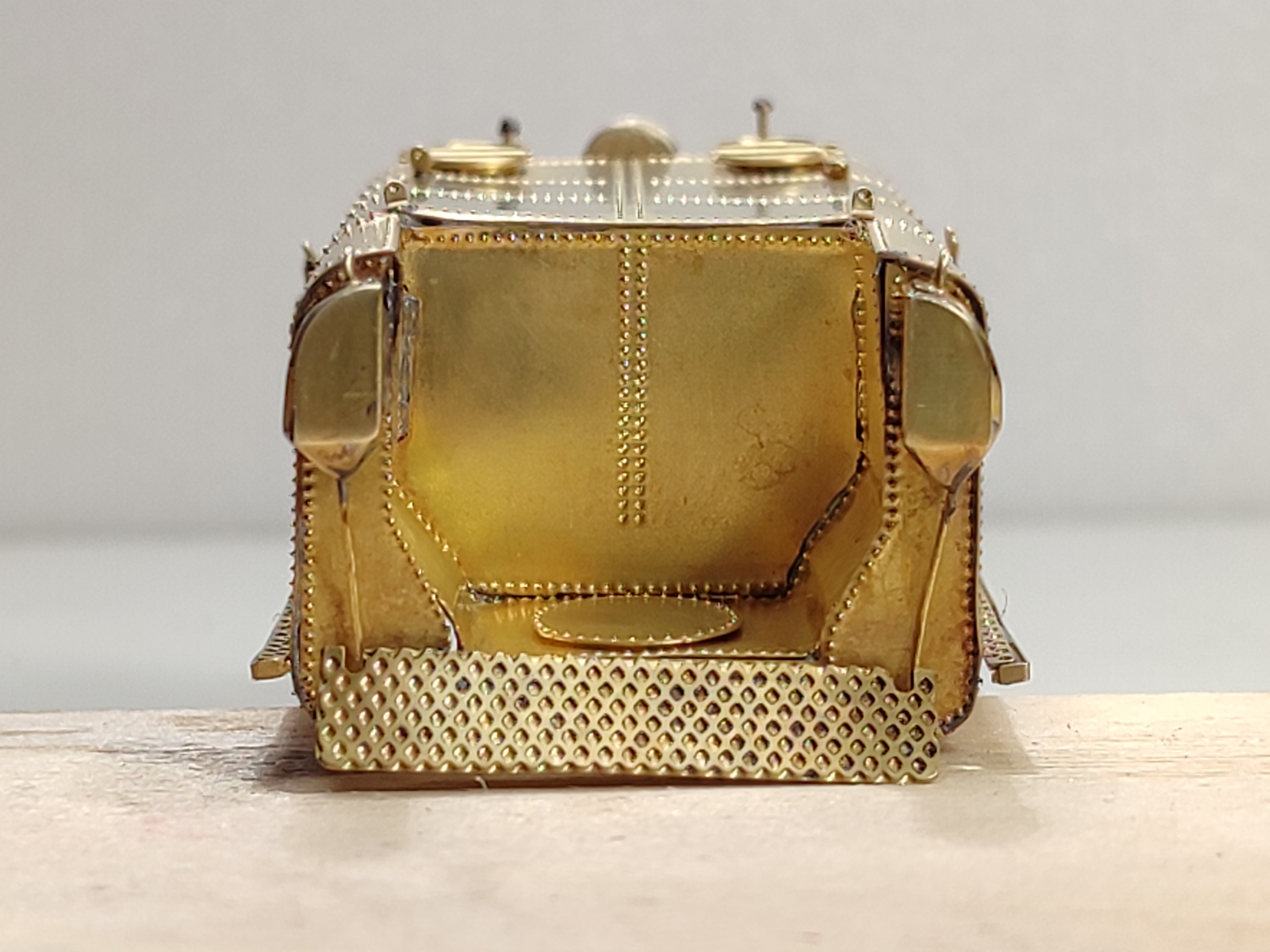

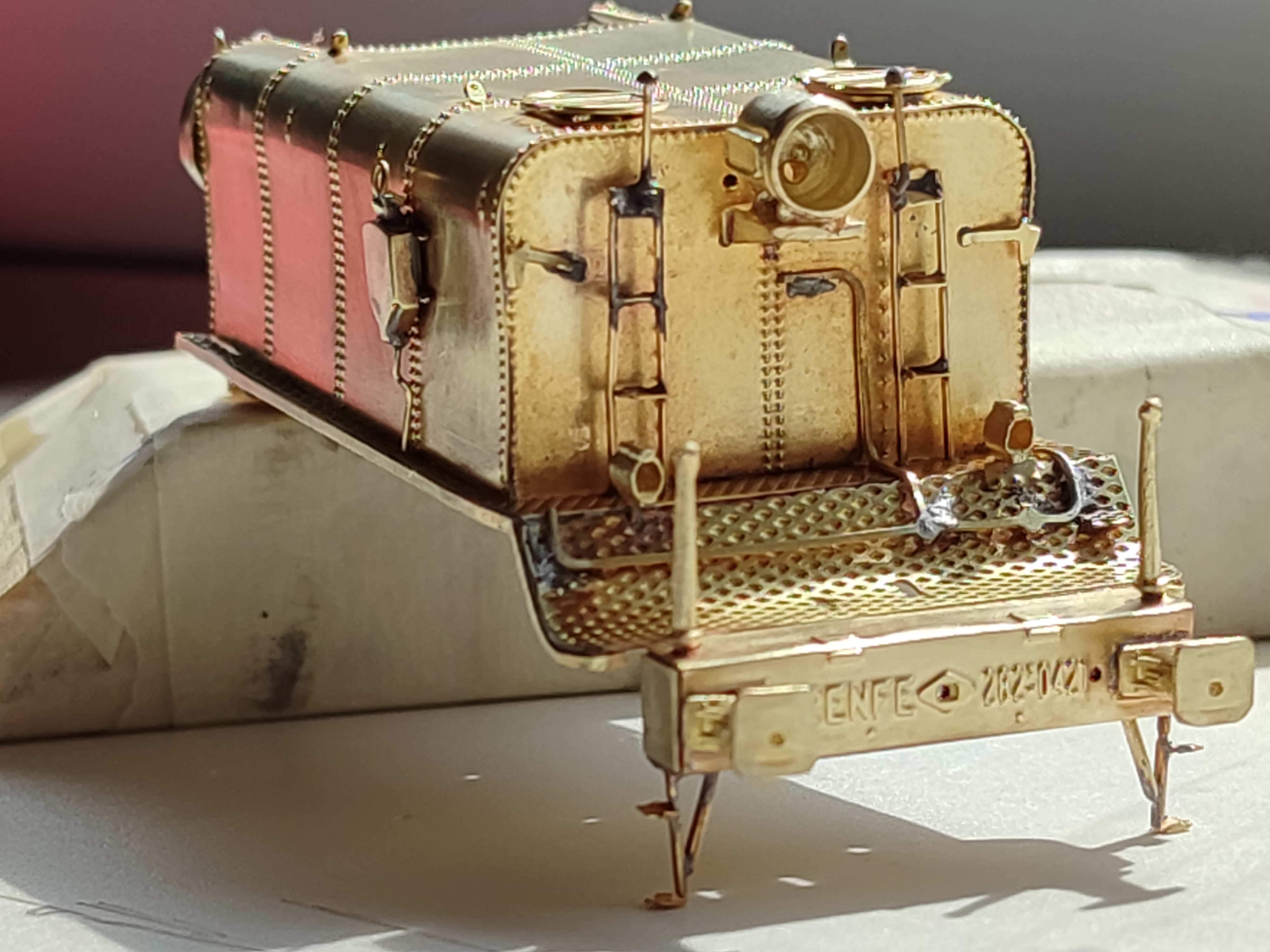

Hola buenas, os adjunto algunas fotos del depósito de agua listo para darle imprimación, (muchas horas de trabajo) también estoy avanzando con otras piezas, pero poco a poco, me queda mucho por hacer...

Buenos días;

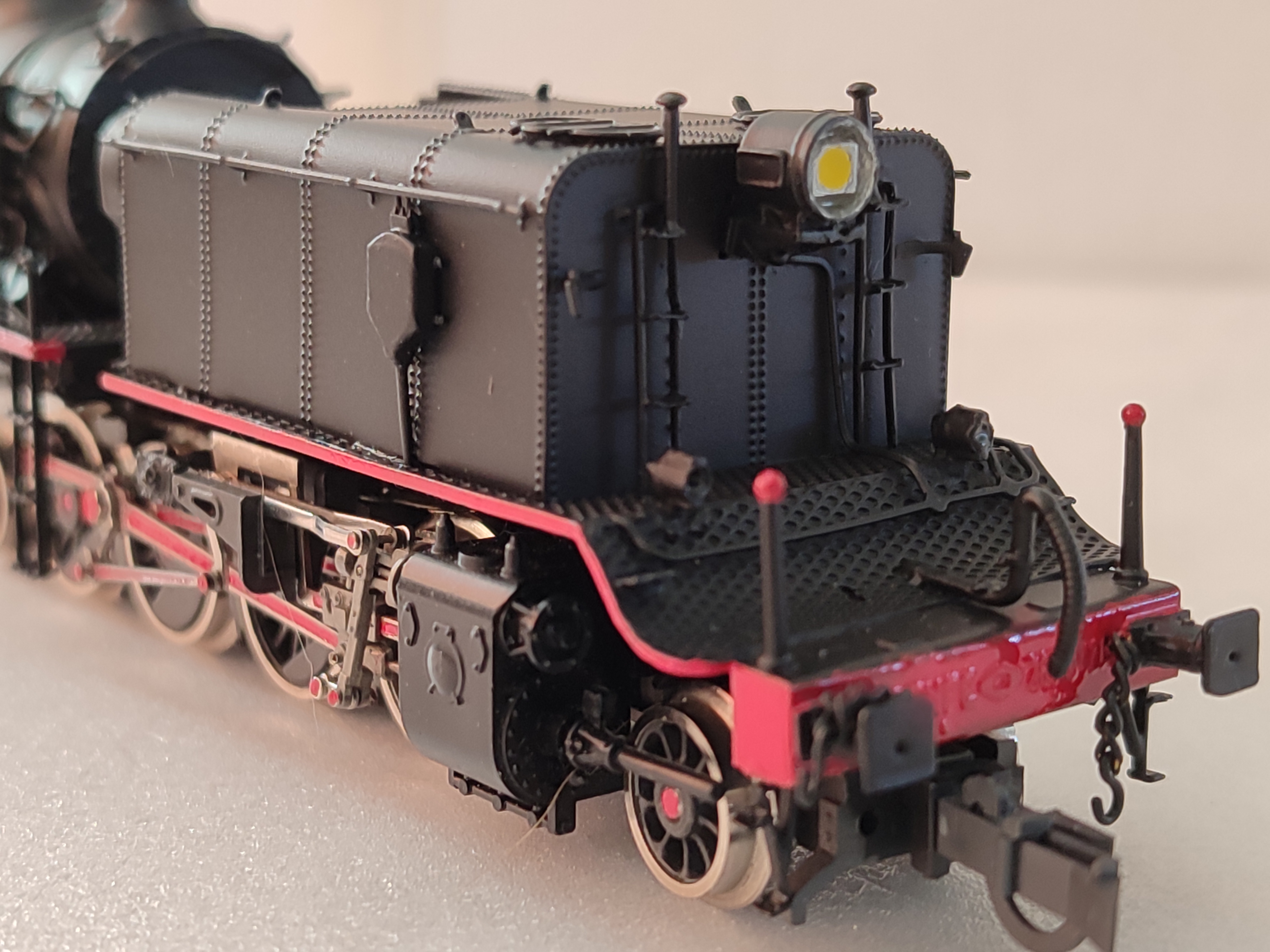

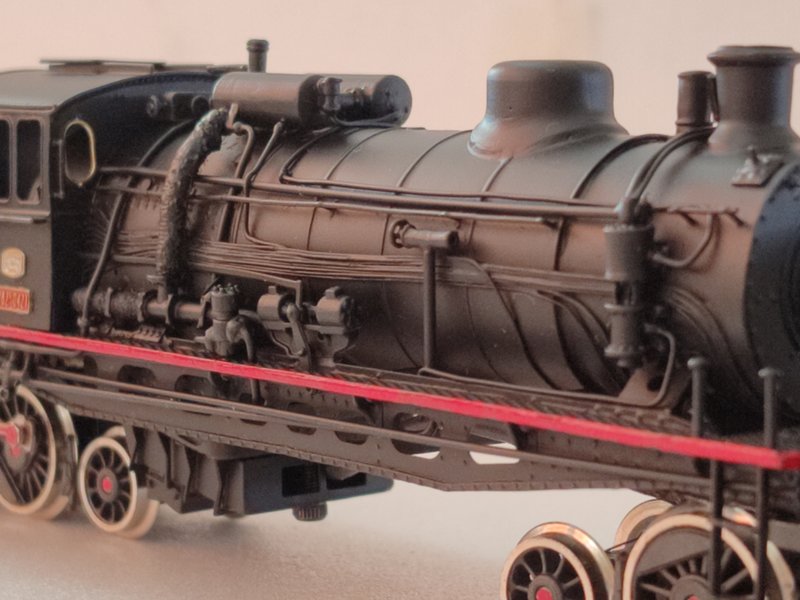

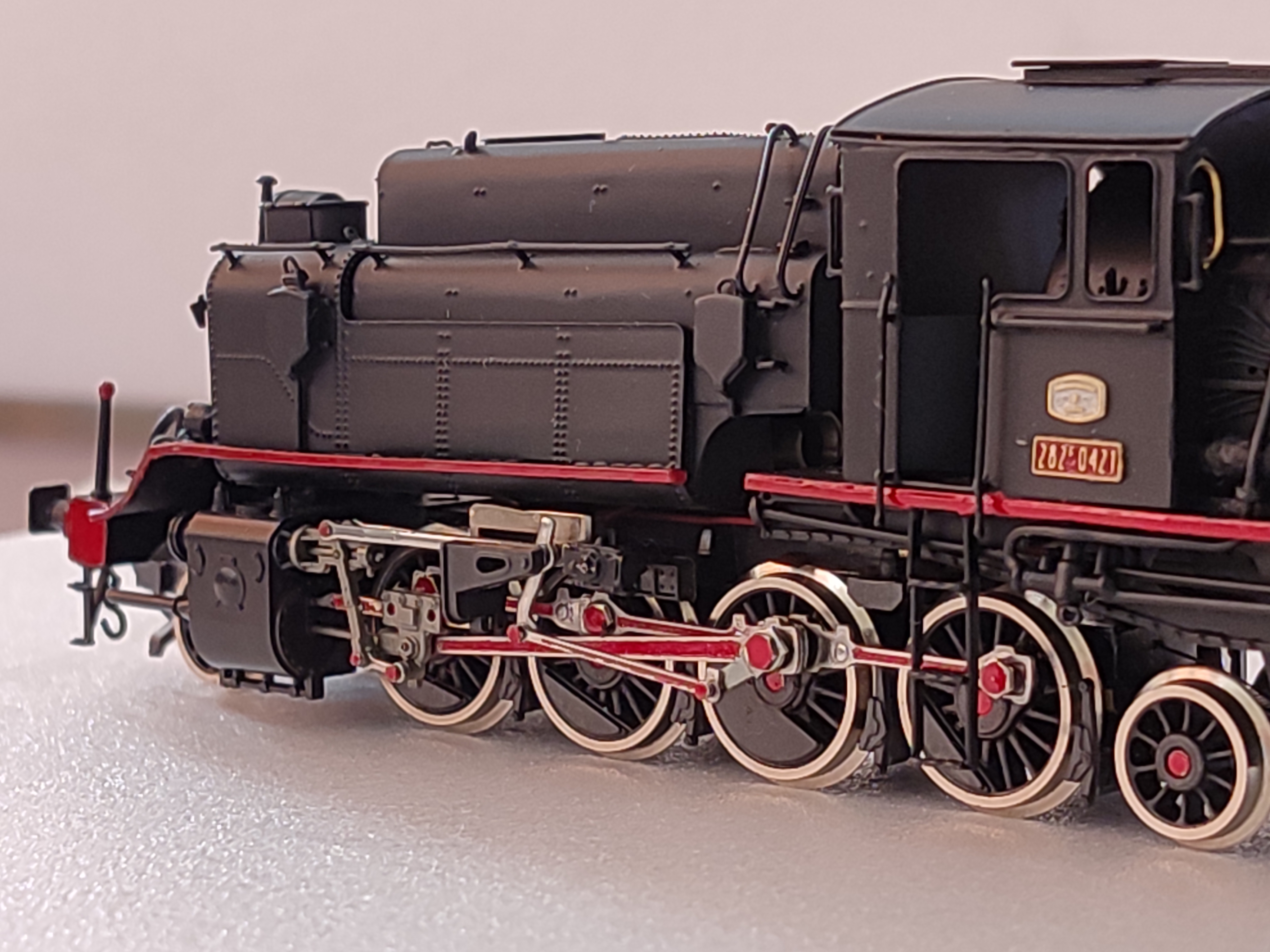

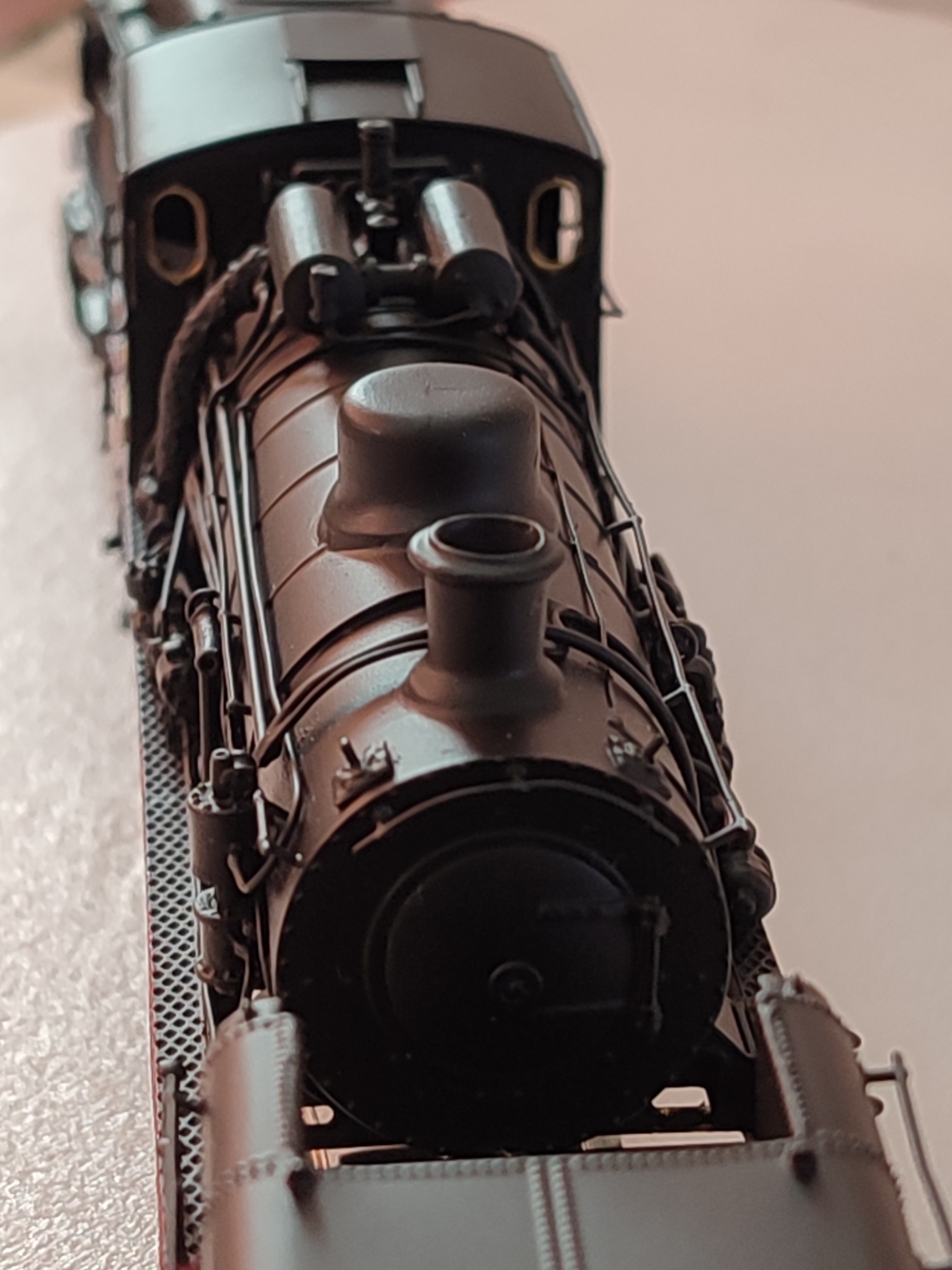

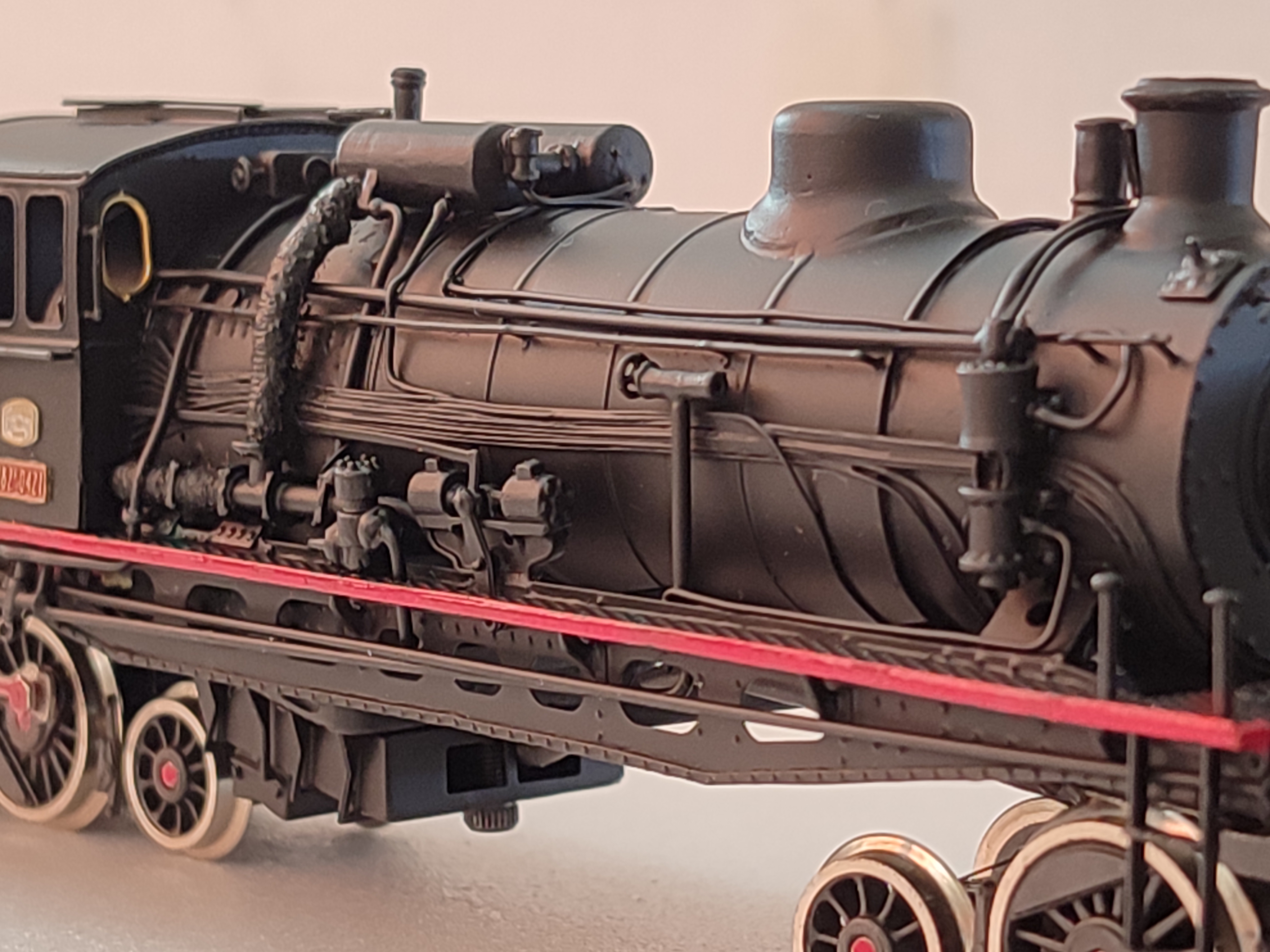

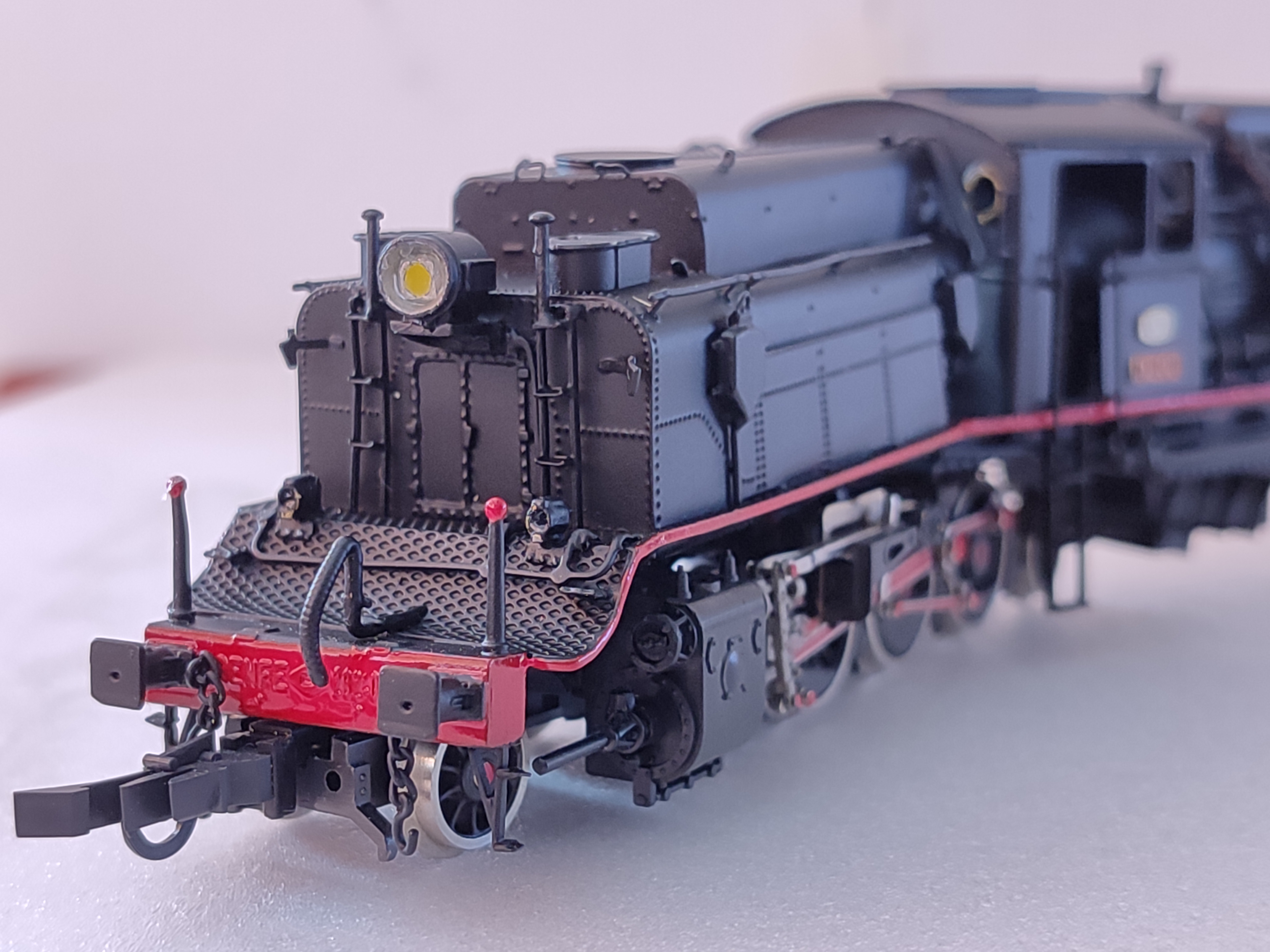

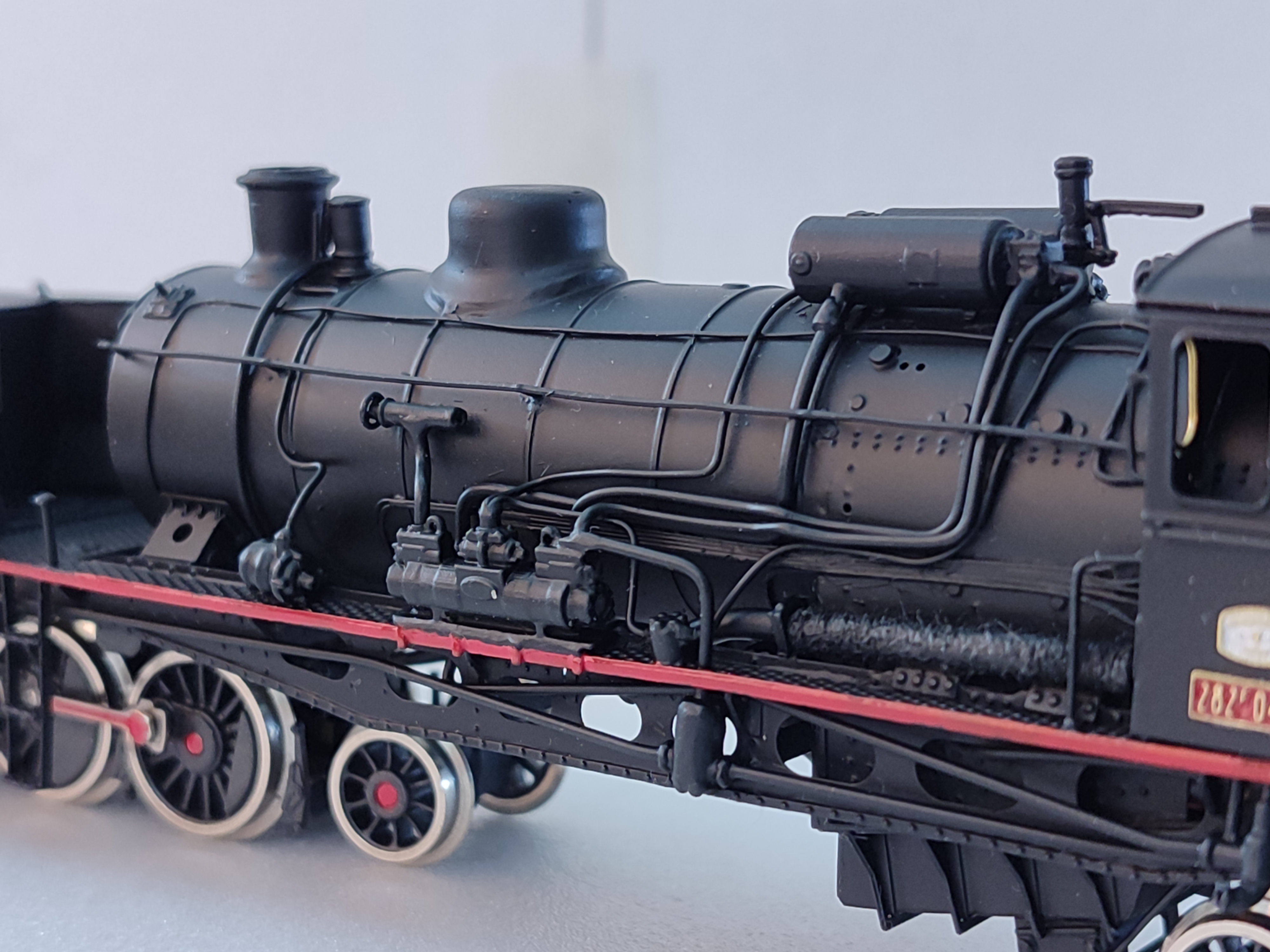

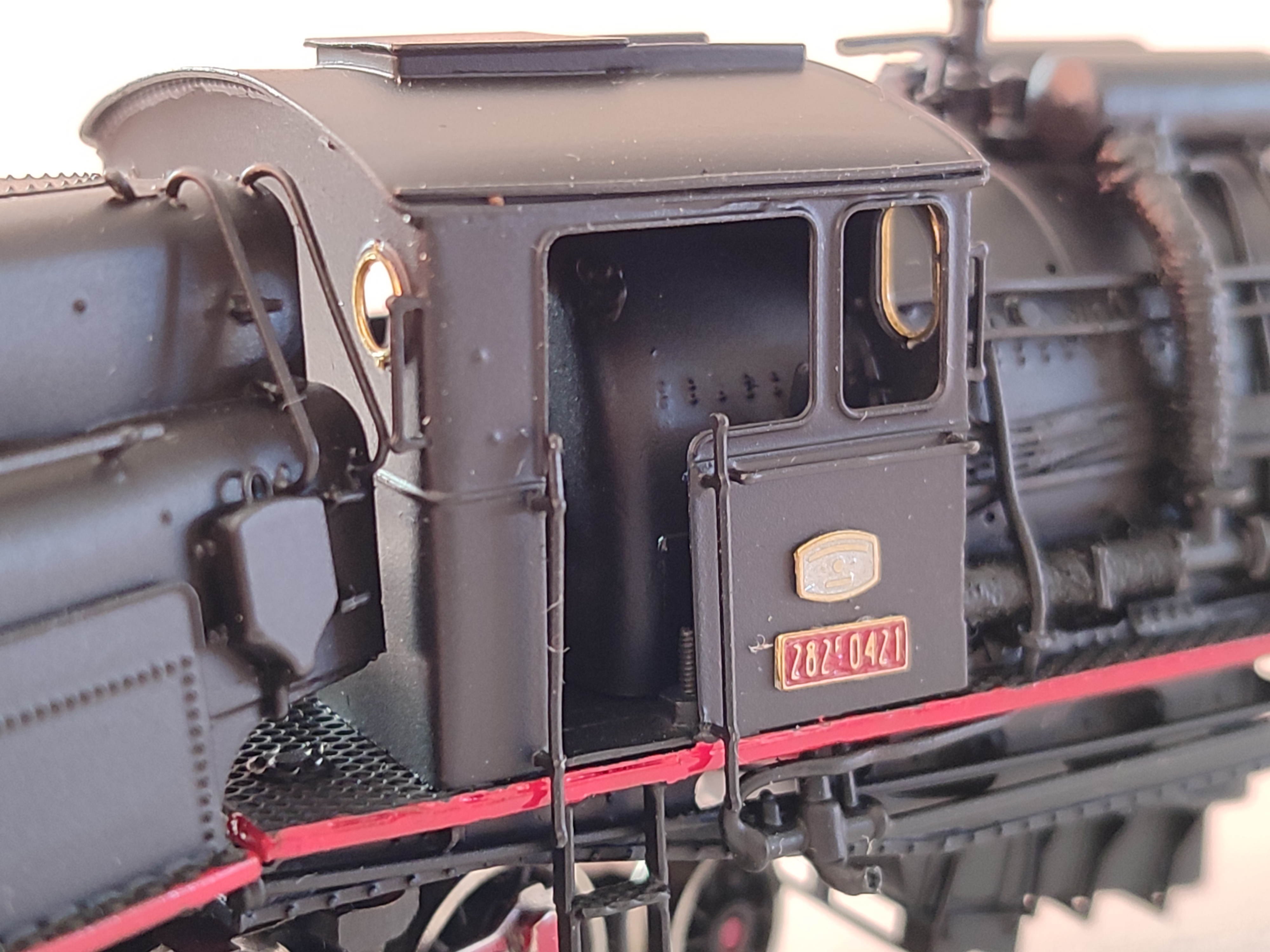

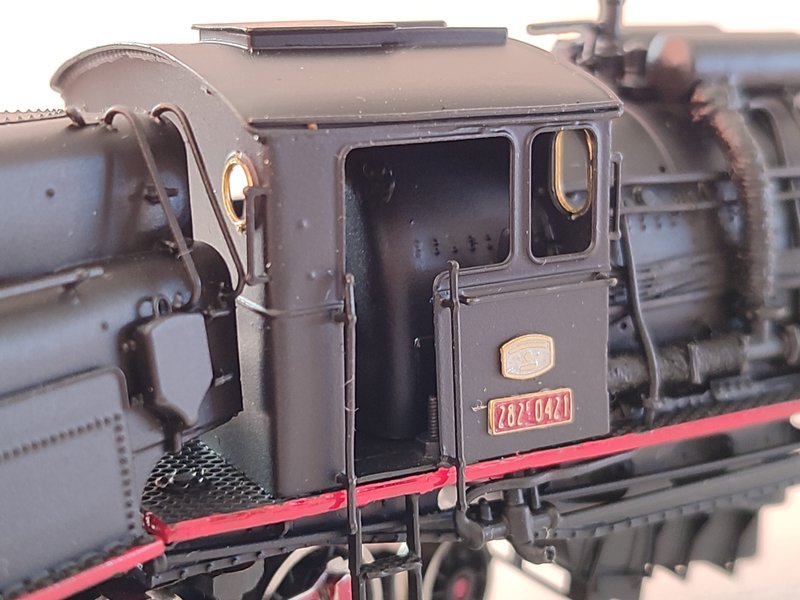

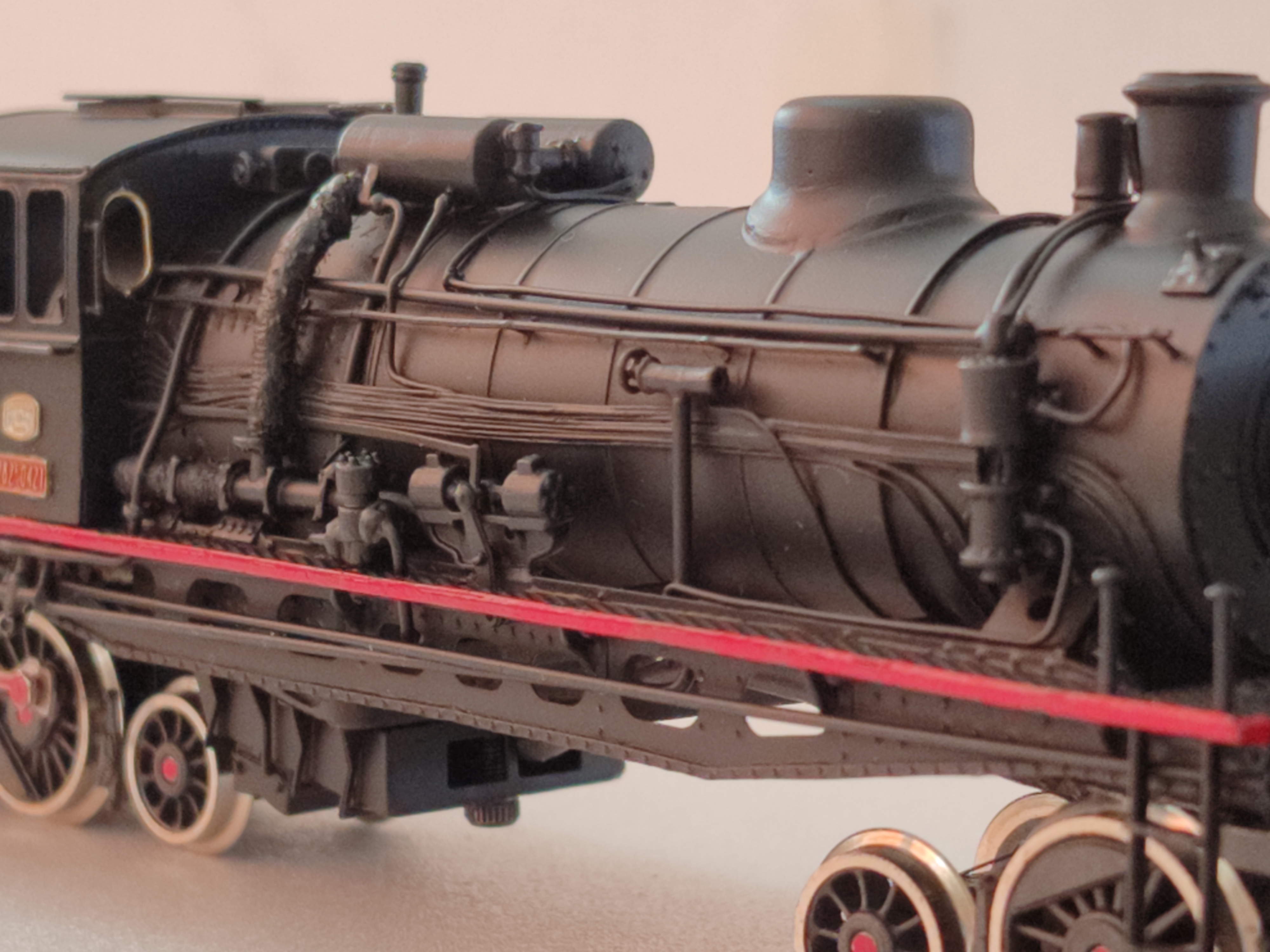

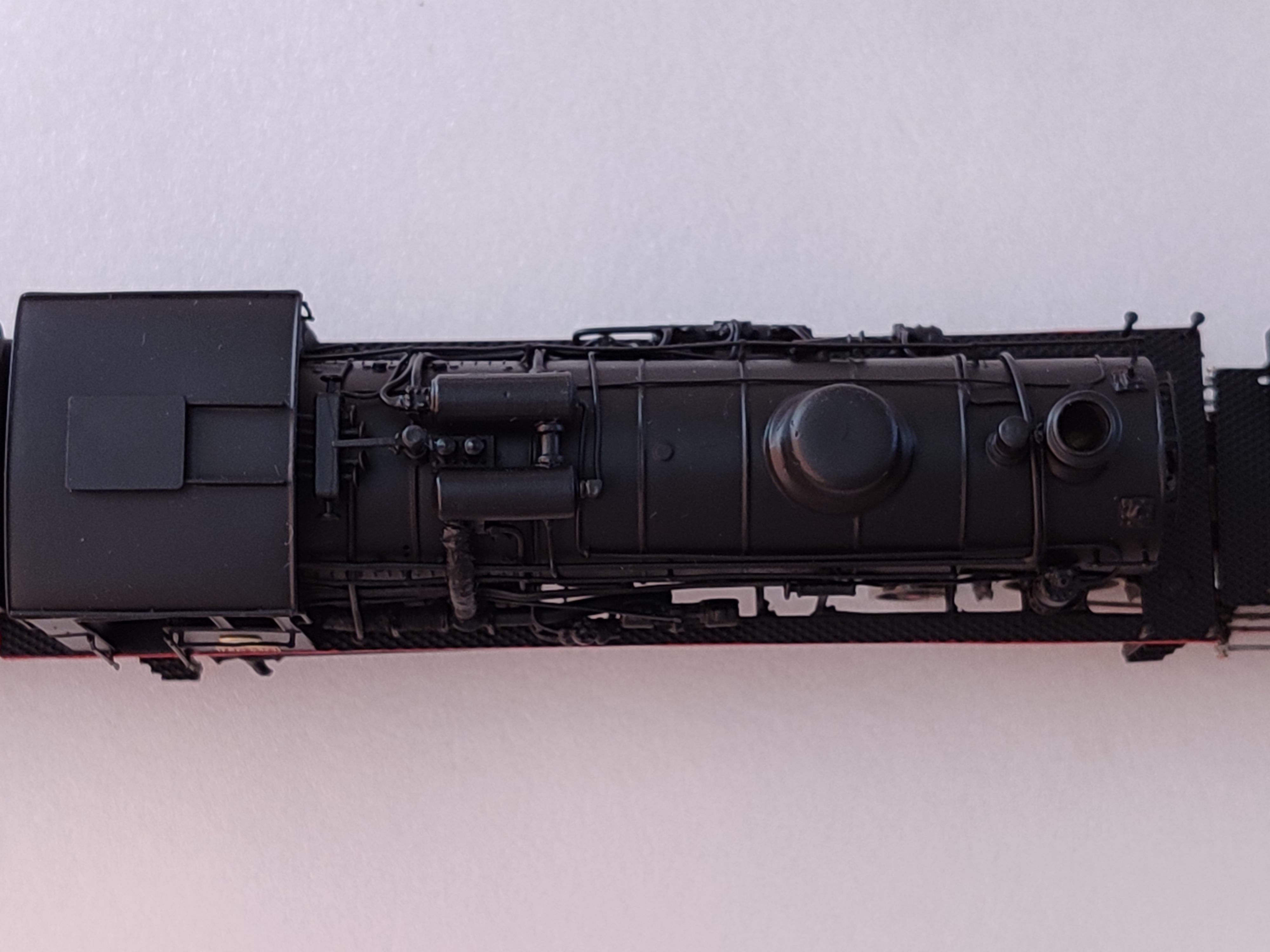

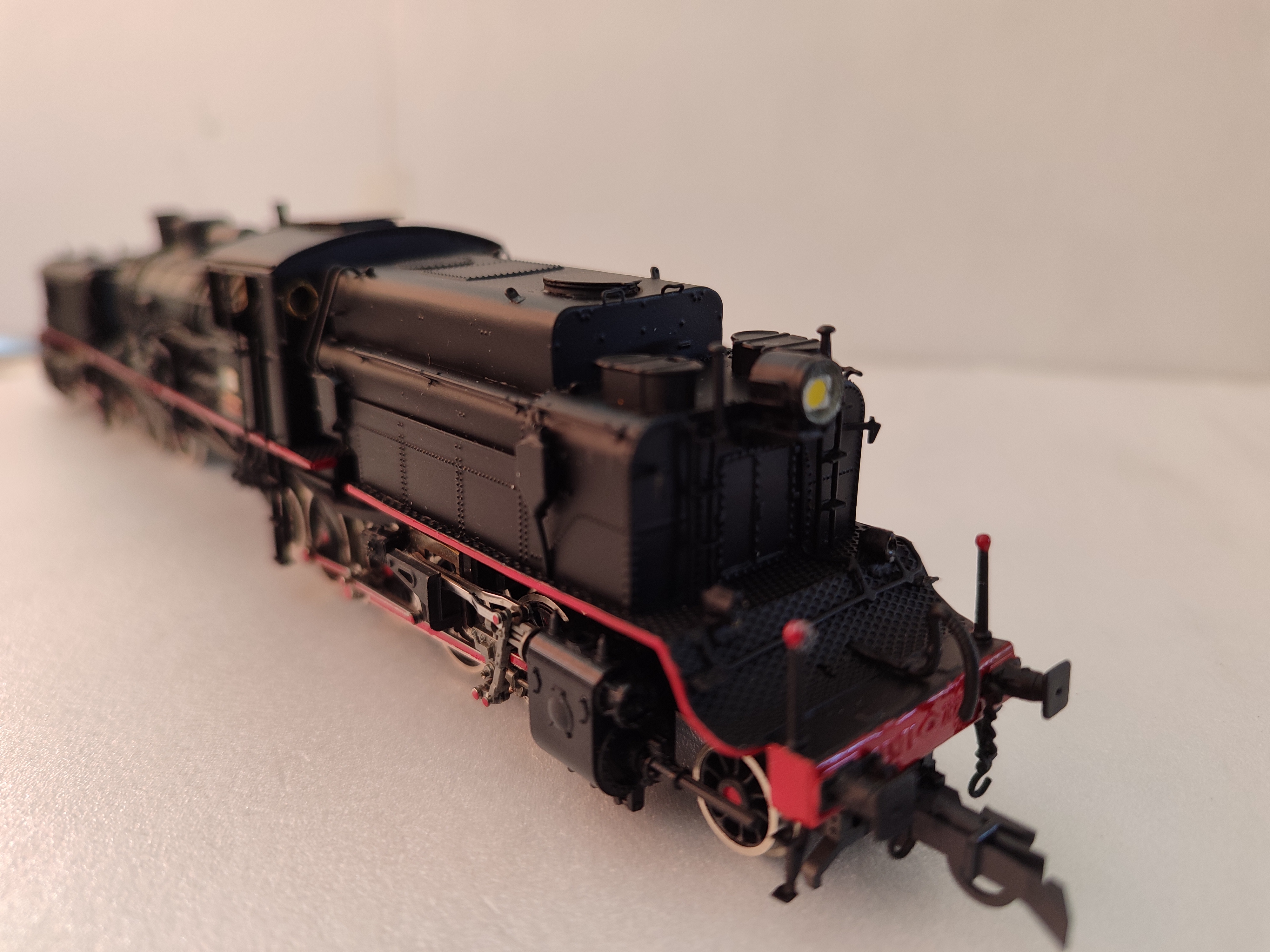

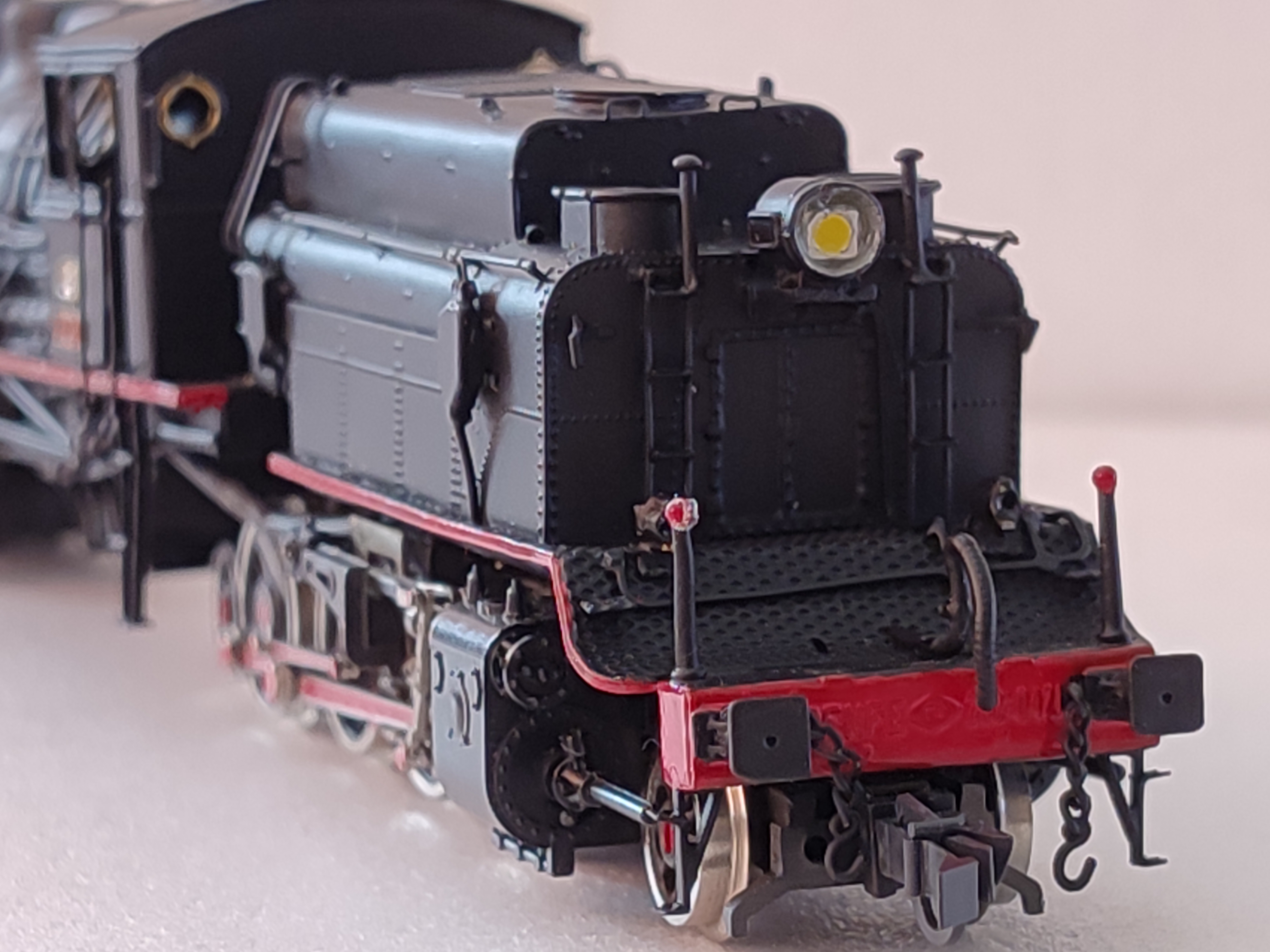

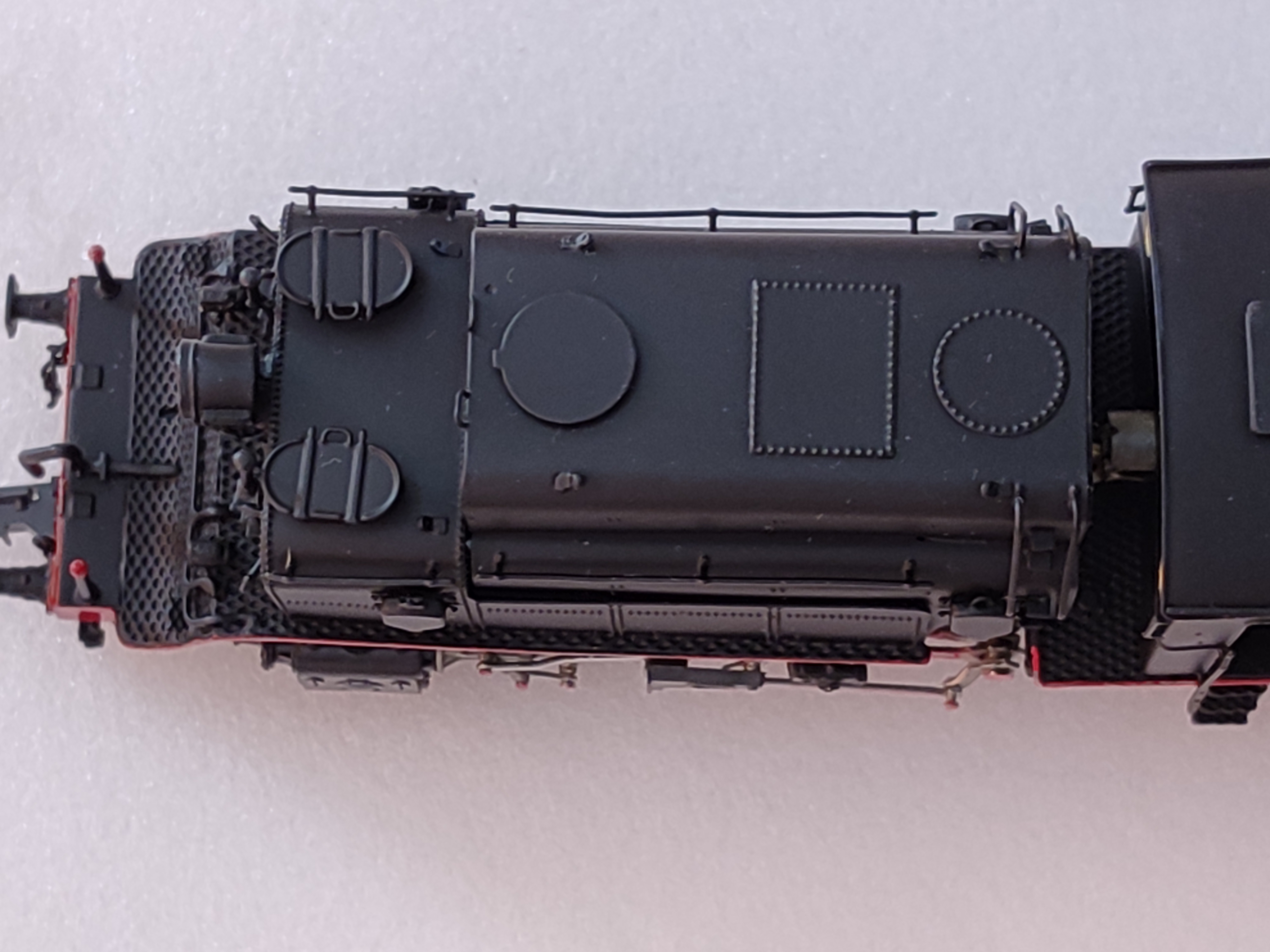

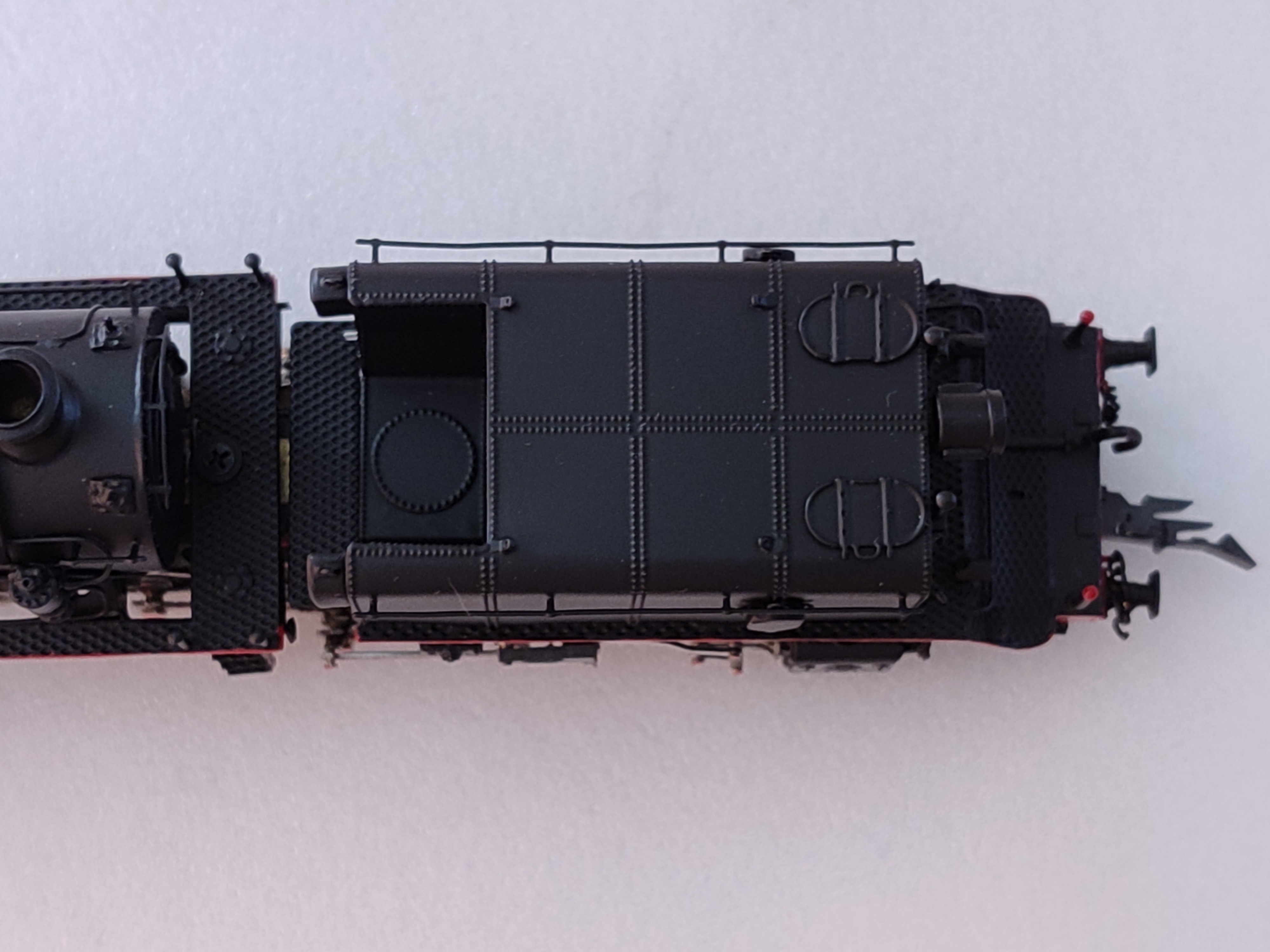

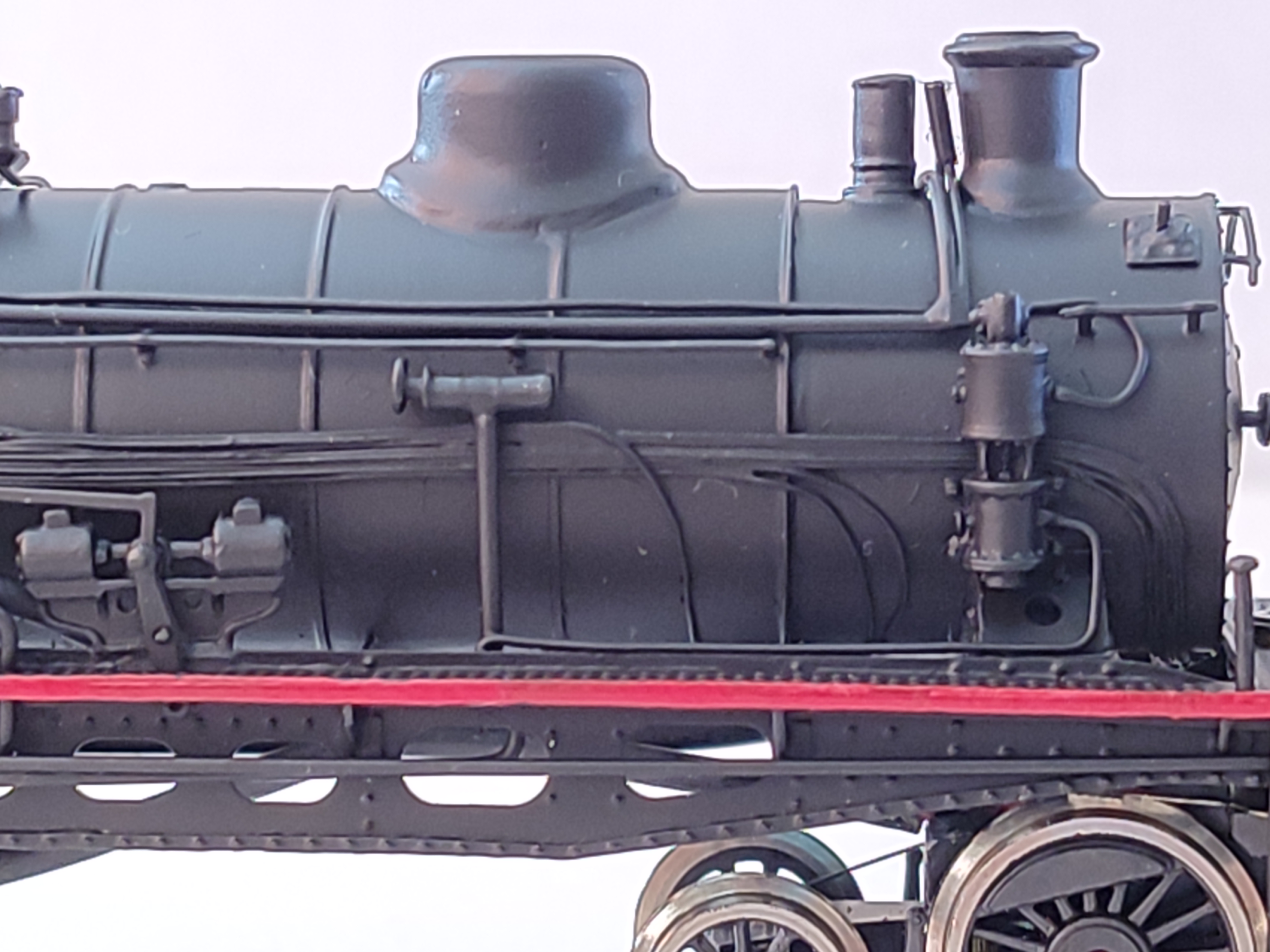

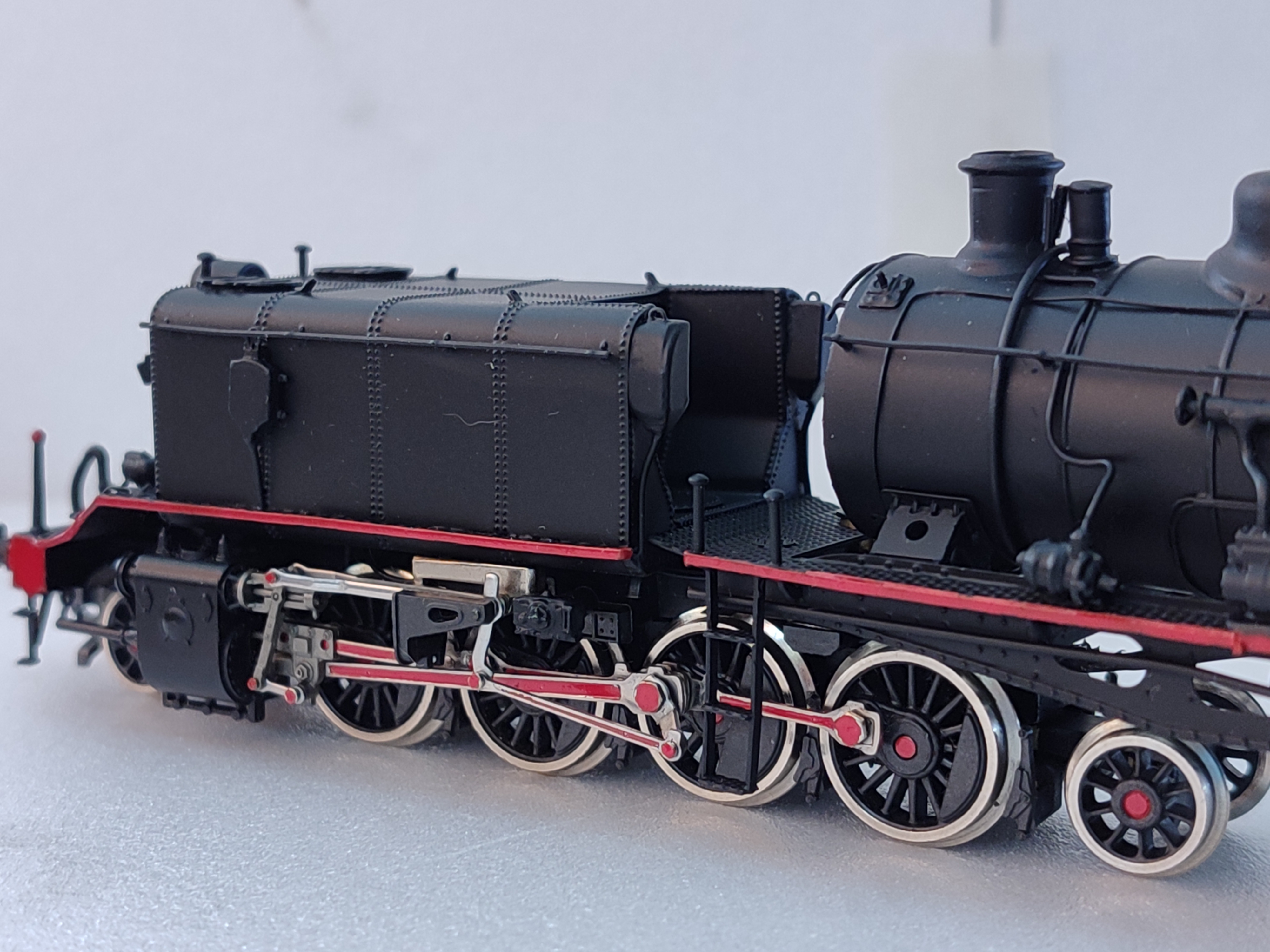

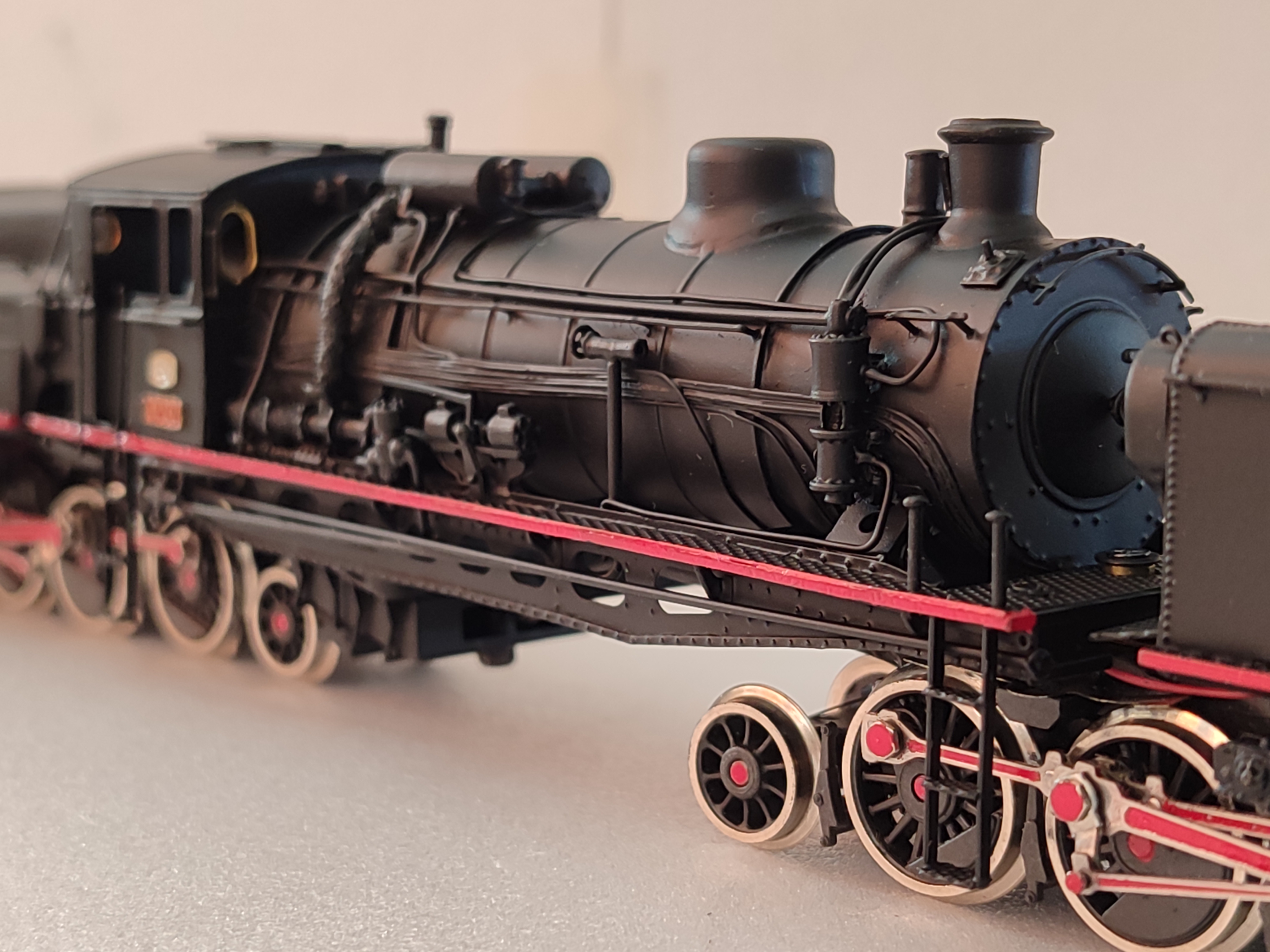

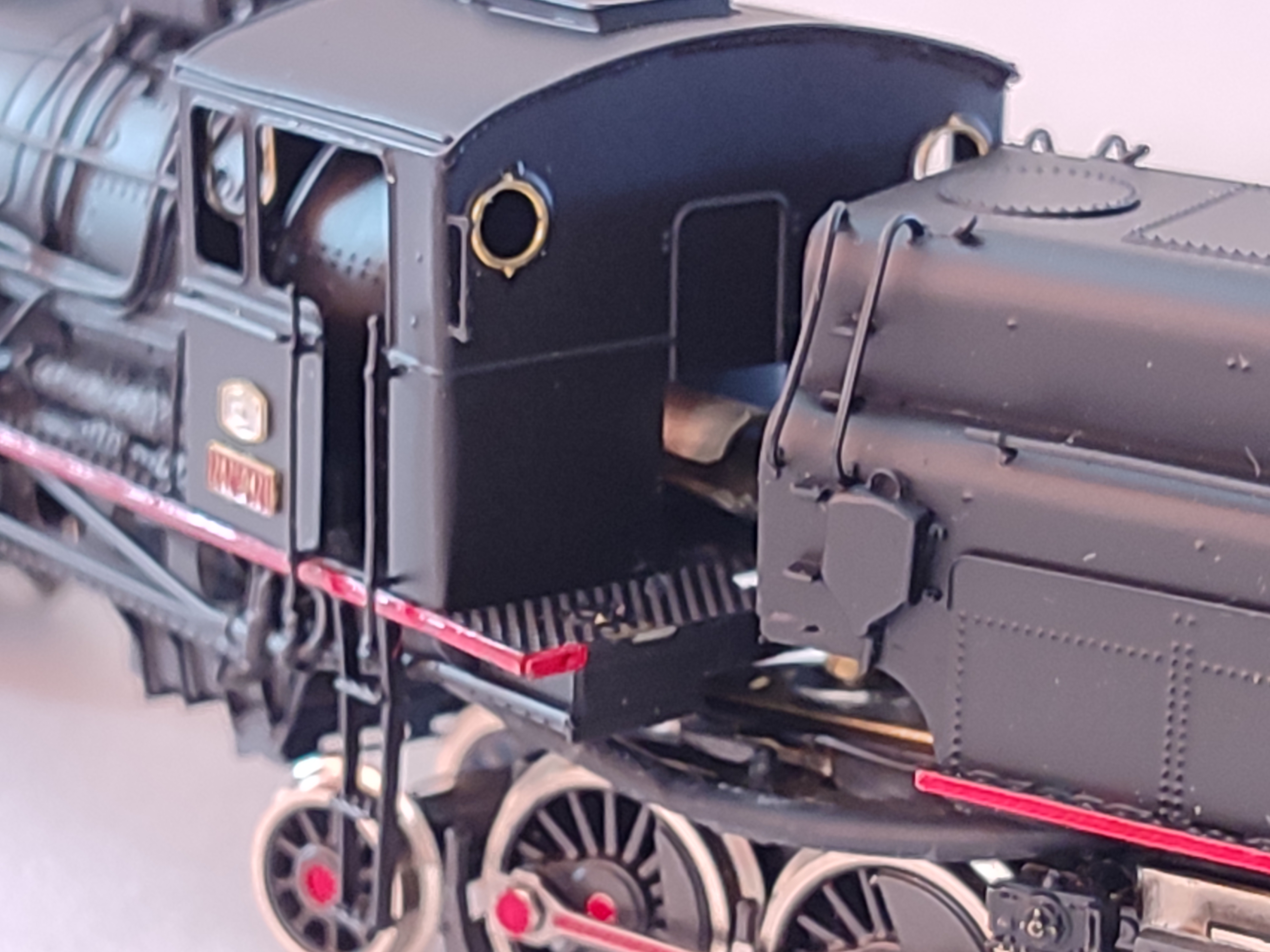

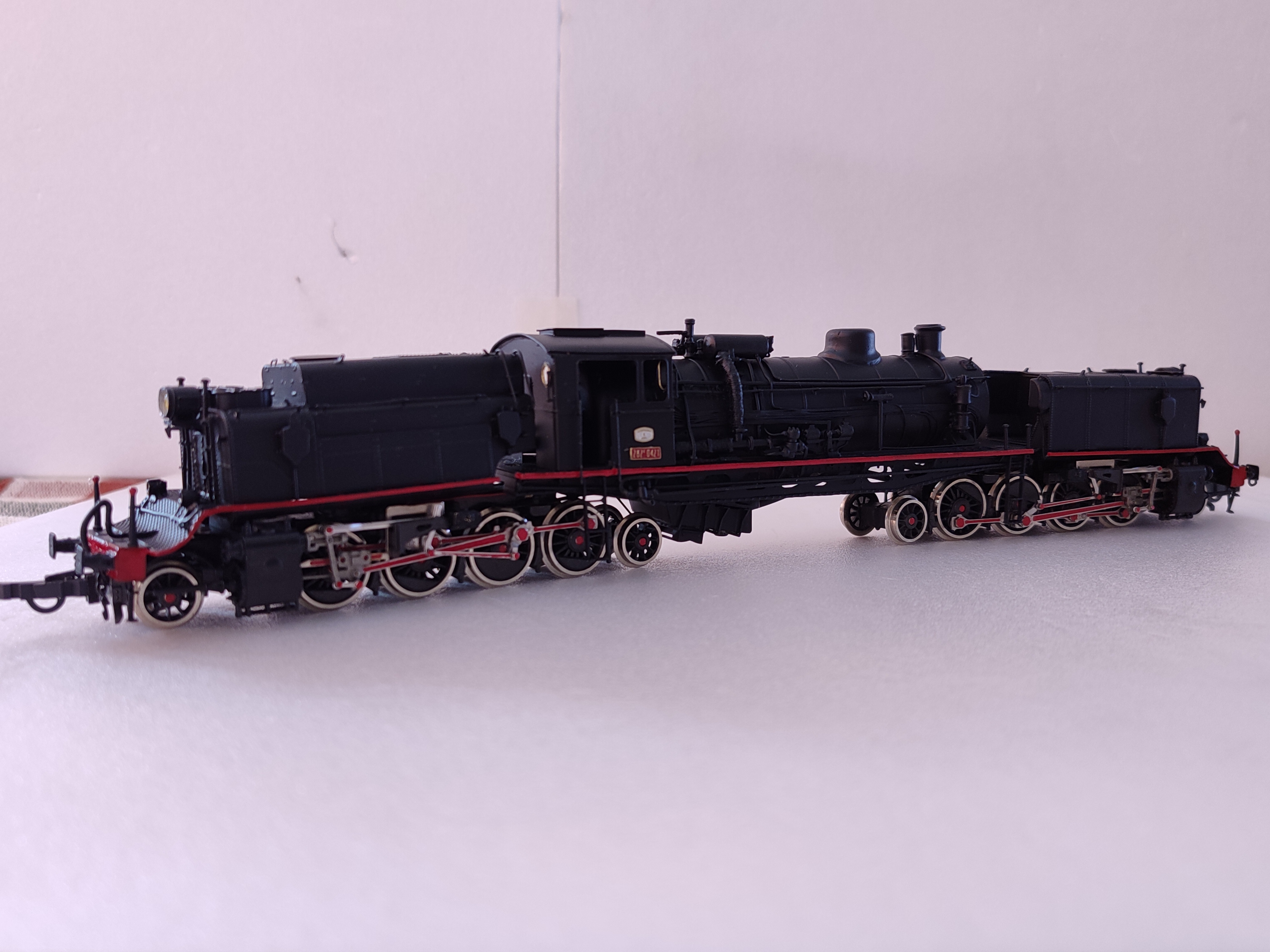

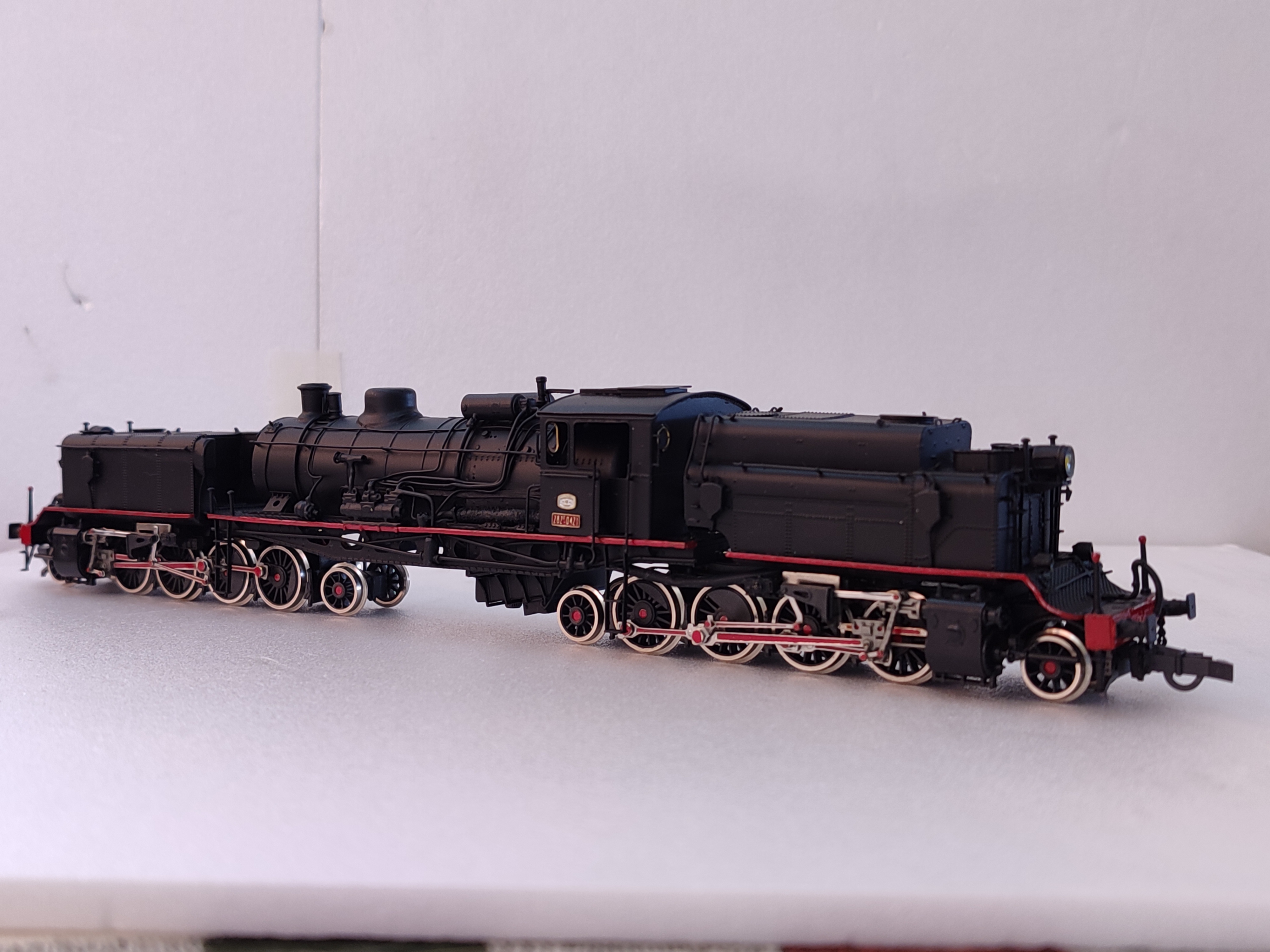

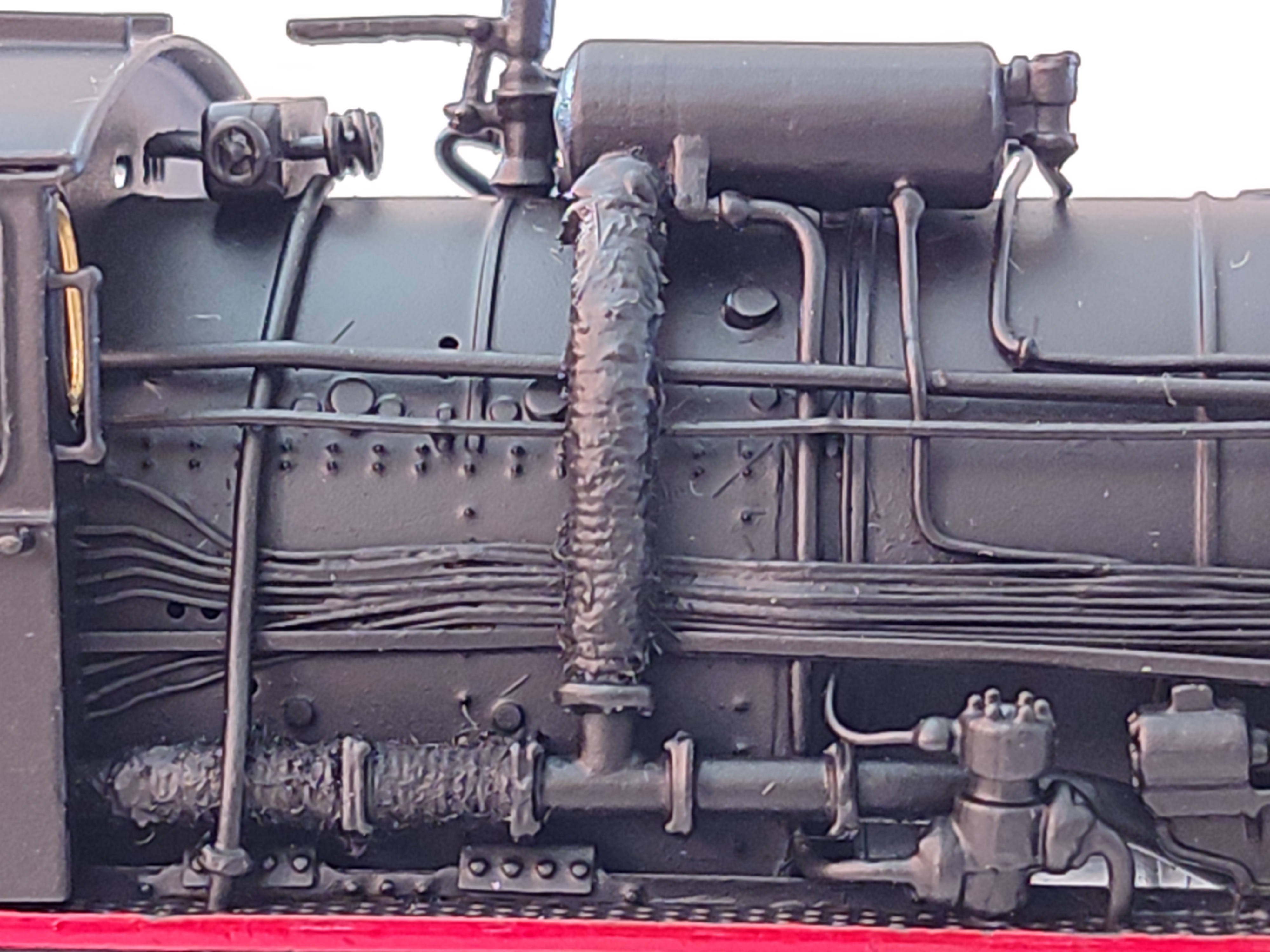

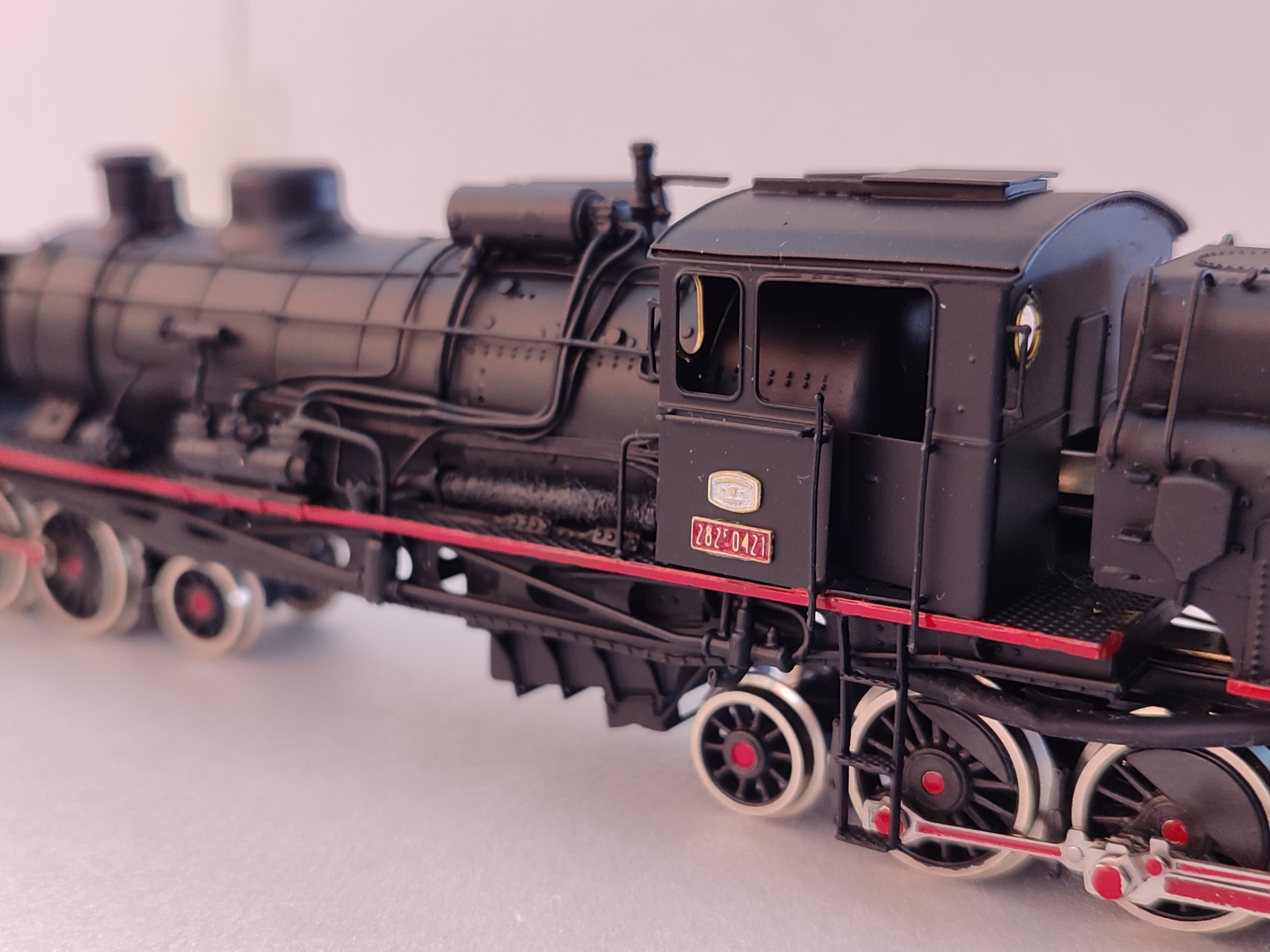

Aquí os dejo algunas fotos del trabajo realizado en el Kit metálico "Garrafeta" de nuestro compañero Jesús Genaro (Gepaón) de "EL TRENET" ( Asociación de Modelismo Ferroviario de Alicante) echas las pruebas pertinentes de rodaje y luces, con resultado favorable y a falta de algunos retoques estéticos. Enhorabuena Jesús...

Muchas gracias a Eduard Mallorca, Jesús Genaro y Pelacho55 por compartir las fotos.
Serán muy útiles para cuando tengamos dudas sobre el montaje.

Preciosa maquina y muy trabajo, es espectacular el resultado.

Saludos.
