Hola a todos:
De entre las varias preguntas que me están/estáis haciendo sobre la Trifásica, respondo por aquí lo que creo que es de interés general de modelismo, especialmente en el apartado de fotograbado.
Había que conseguir una caja de locomotora que fuera muy realista, fuerte y fácil de montar. Por las limitaciones del fotograbado hemos de encontrar un equilibrio entre profundidad y tamaño del grabado del detalle y el grosor de la plancha. Cuanto más fina más precisa pero más débil...La solución que adopté fué la de doble plancha por caja; permitía un detallado excelente dando un cuerpo de grueso generoso. El siguiente paso era conseguir un conjunto muy práctico y fácil de montar. Para eso desarrollé la caja de una sola tirada, con un único lado de cierre. Los bordes de doblado vienen muy rebajados por detrás para conseguir un plegado perfecto. La segunda plancha viene muy bien preparada para facilitar ésta maniobra.
Como veréis en las fotos la plancha 1ª tiene unas solapas que se ajustan sobre unos rebajes de la plancha 2ª donde corresponde, manteniendo ambas bien juntas y seguras para su soldadura. Para garantizar su posición se colocan en su sitio cuantos complementos del detallado queramos, dado que se encajan por machihembrado atravesando ambas planchas. Una vez soldadas las planchas recortamos y limanos los sobrantes de las solapas, se repasan los grabados de los bordes de doblado y plegamos la caja. Ajustamos bien los extremos a soldar, los atamos con alambre muy fino, y los soldamos. Evidentemente todas las piezas que hemos puesto para fijar las planchas se sueldan a la vez. Ésto es a elección del modelista..

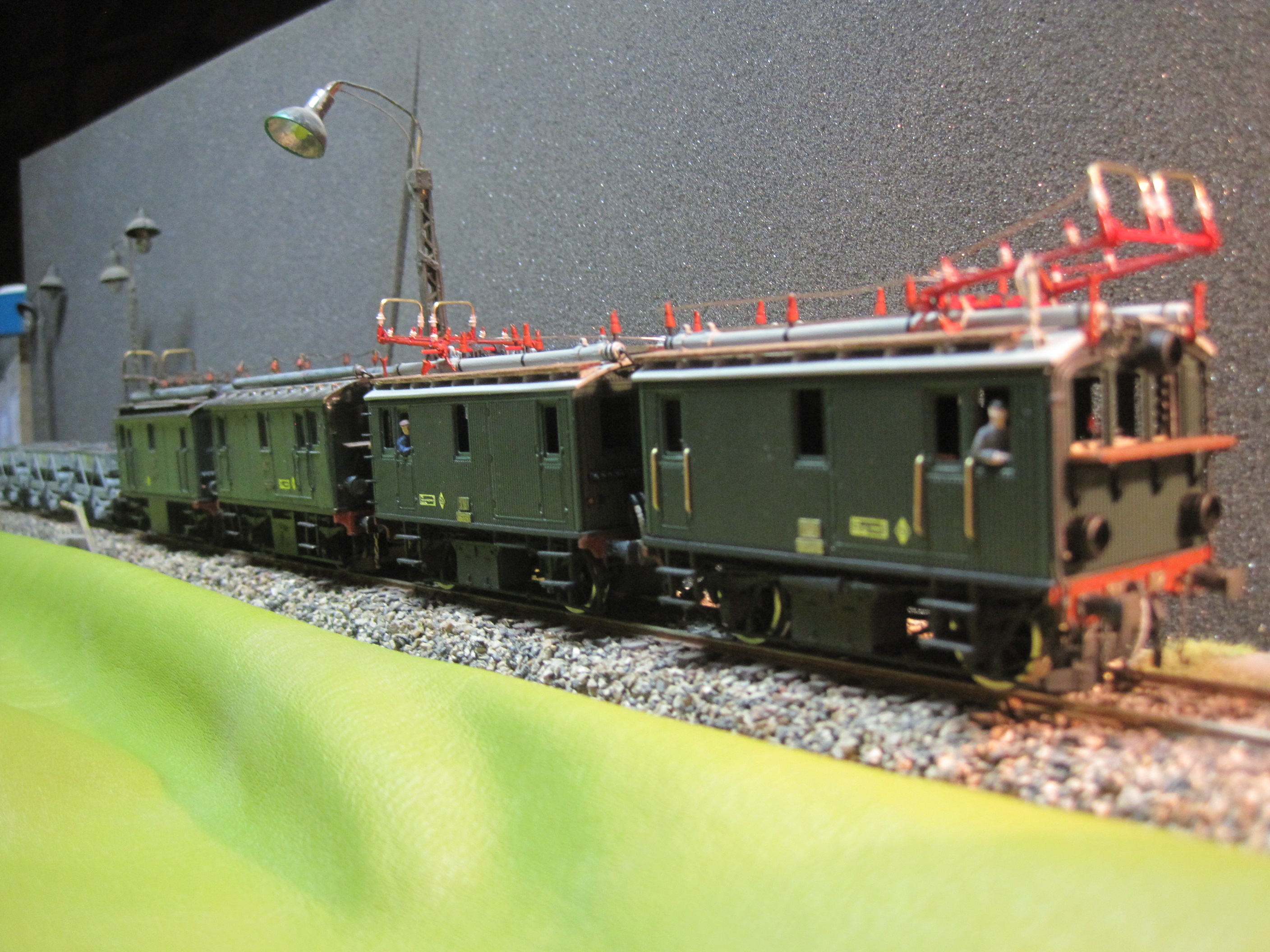

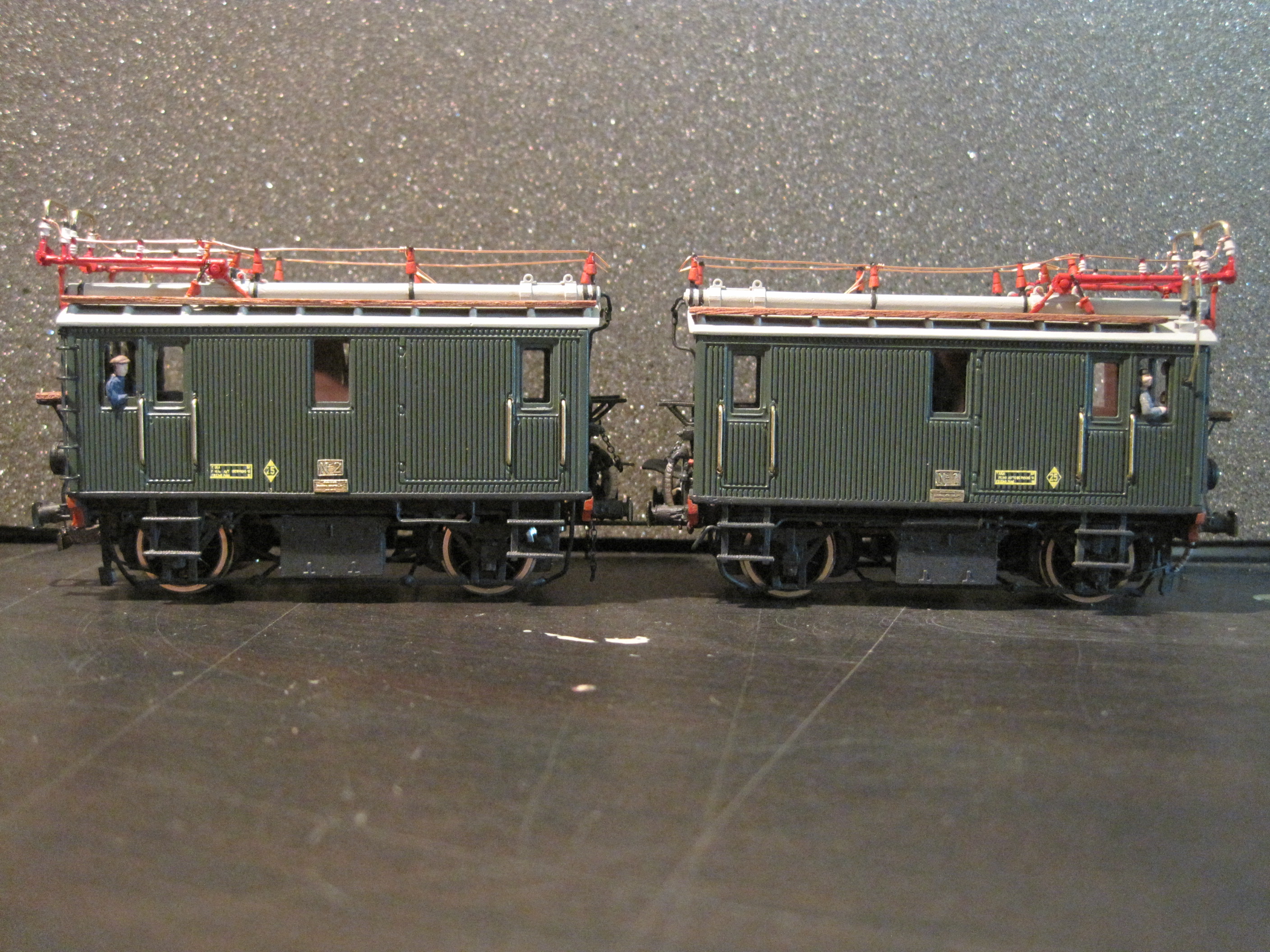

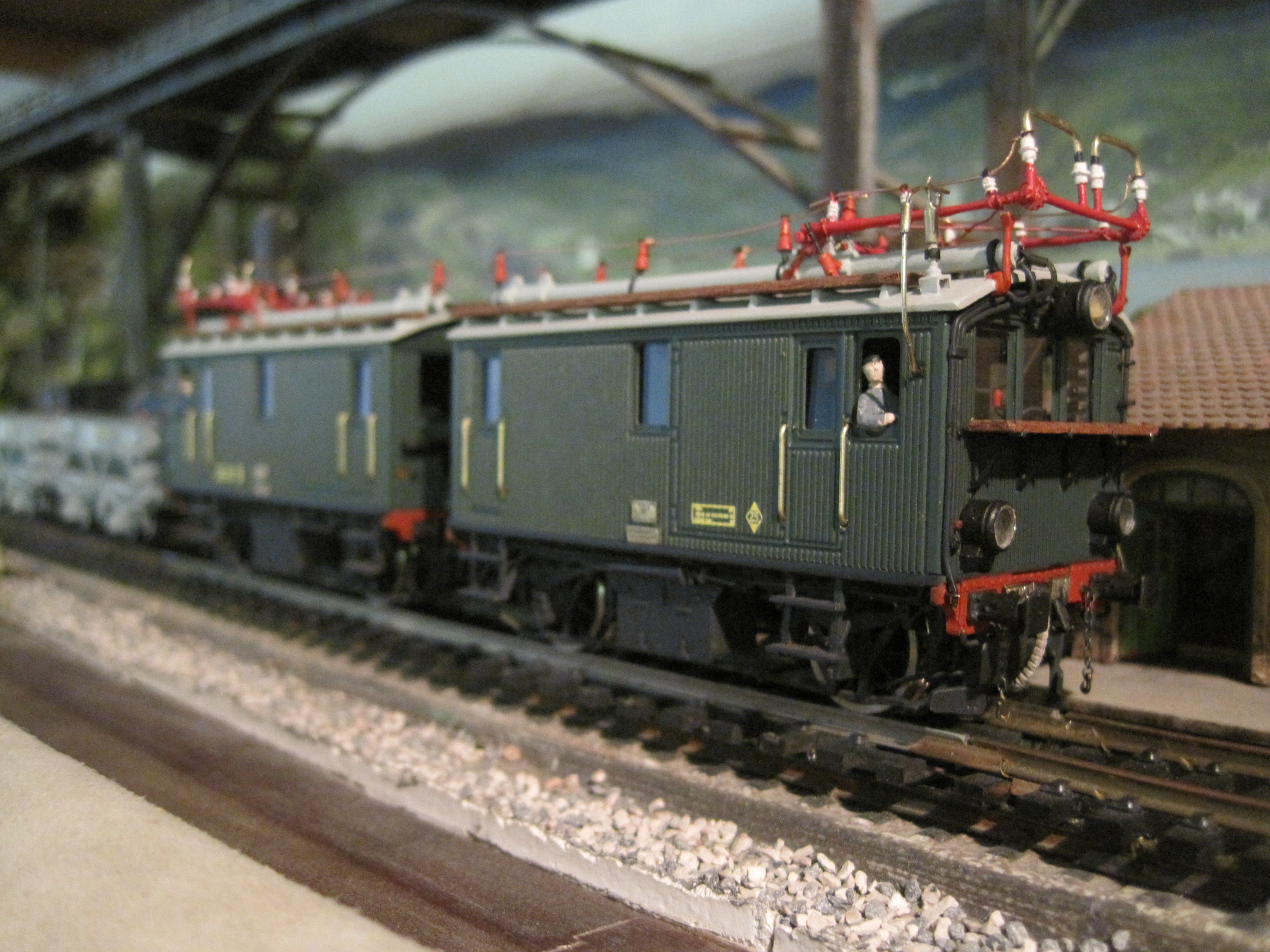

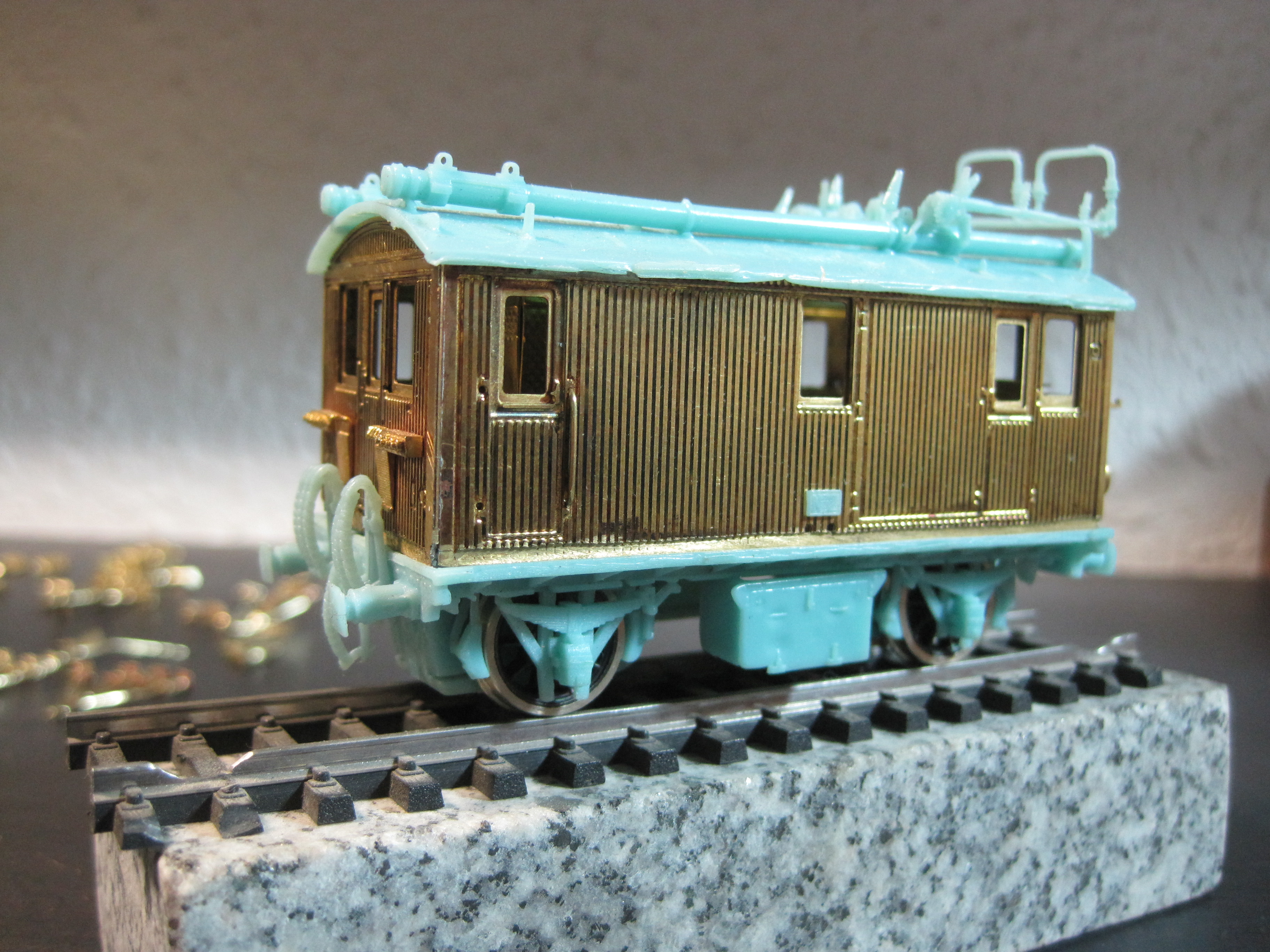

El resultado es espectacular, ofreciendo una caja muy bien detallada y un grosor y cuerpo de primera calidad.

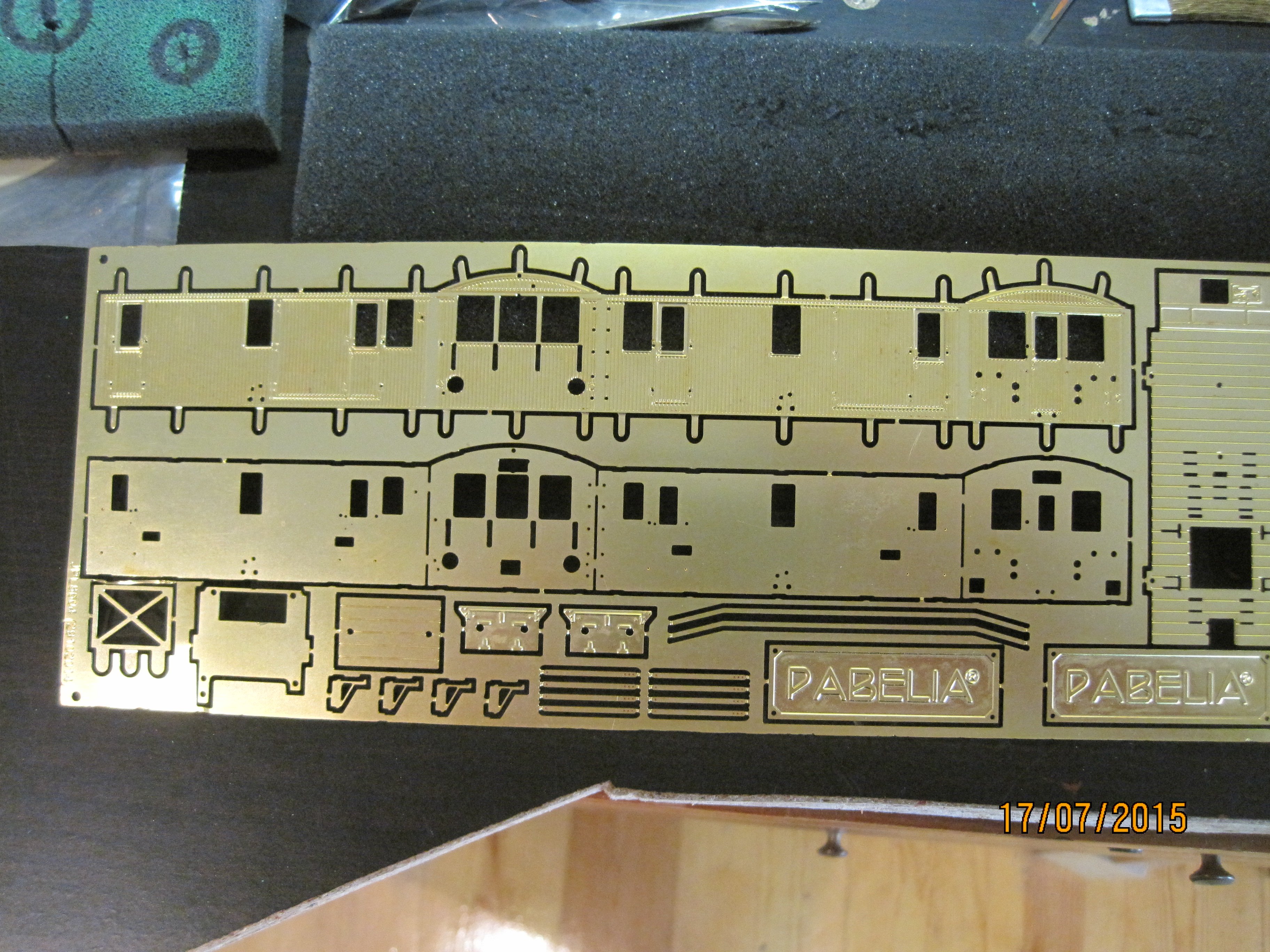

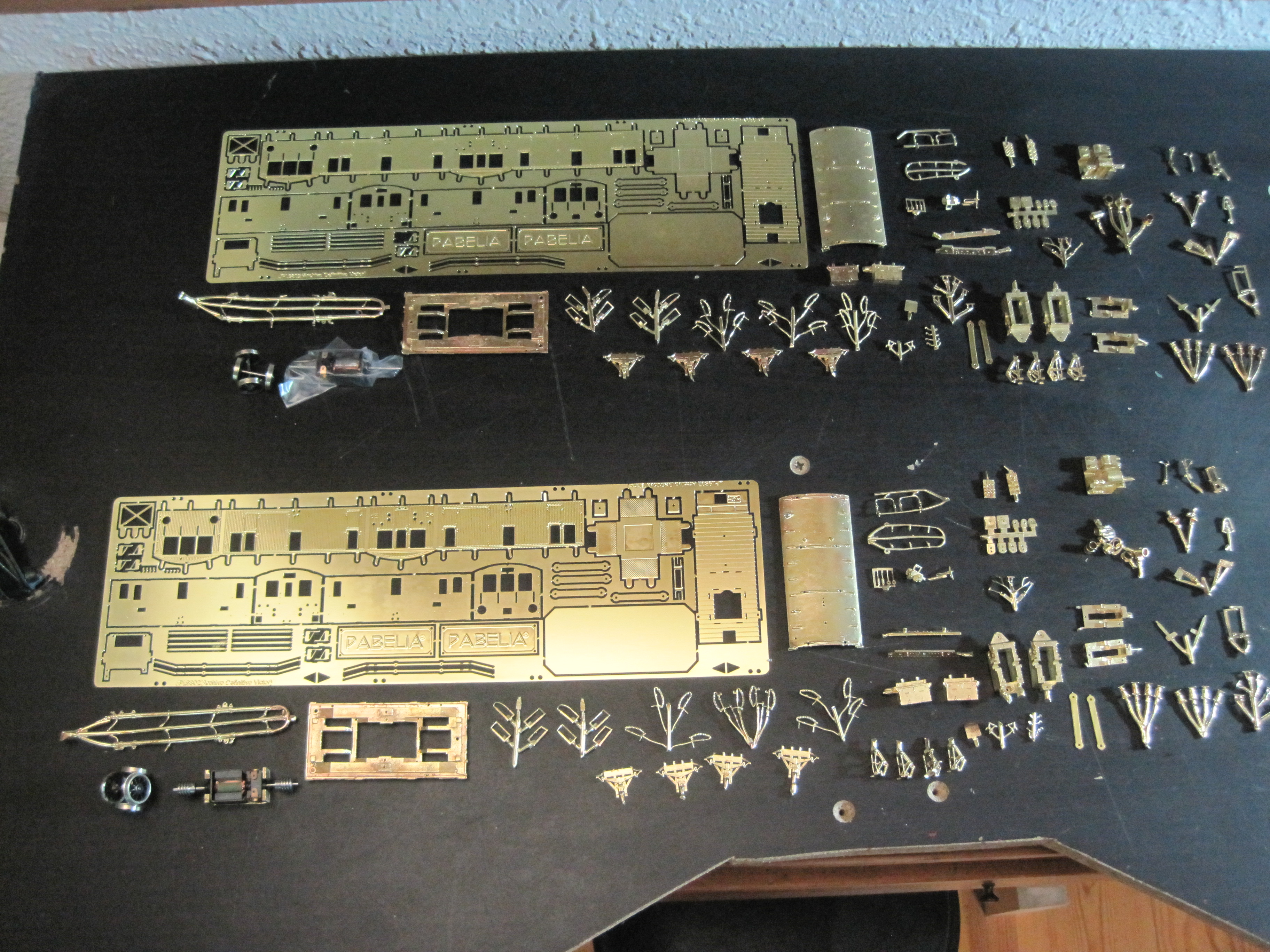

- Lámina para un tractor. 2 por kit.

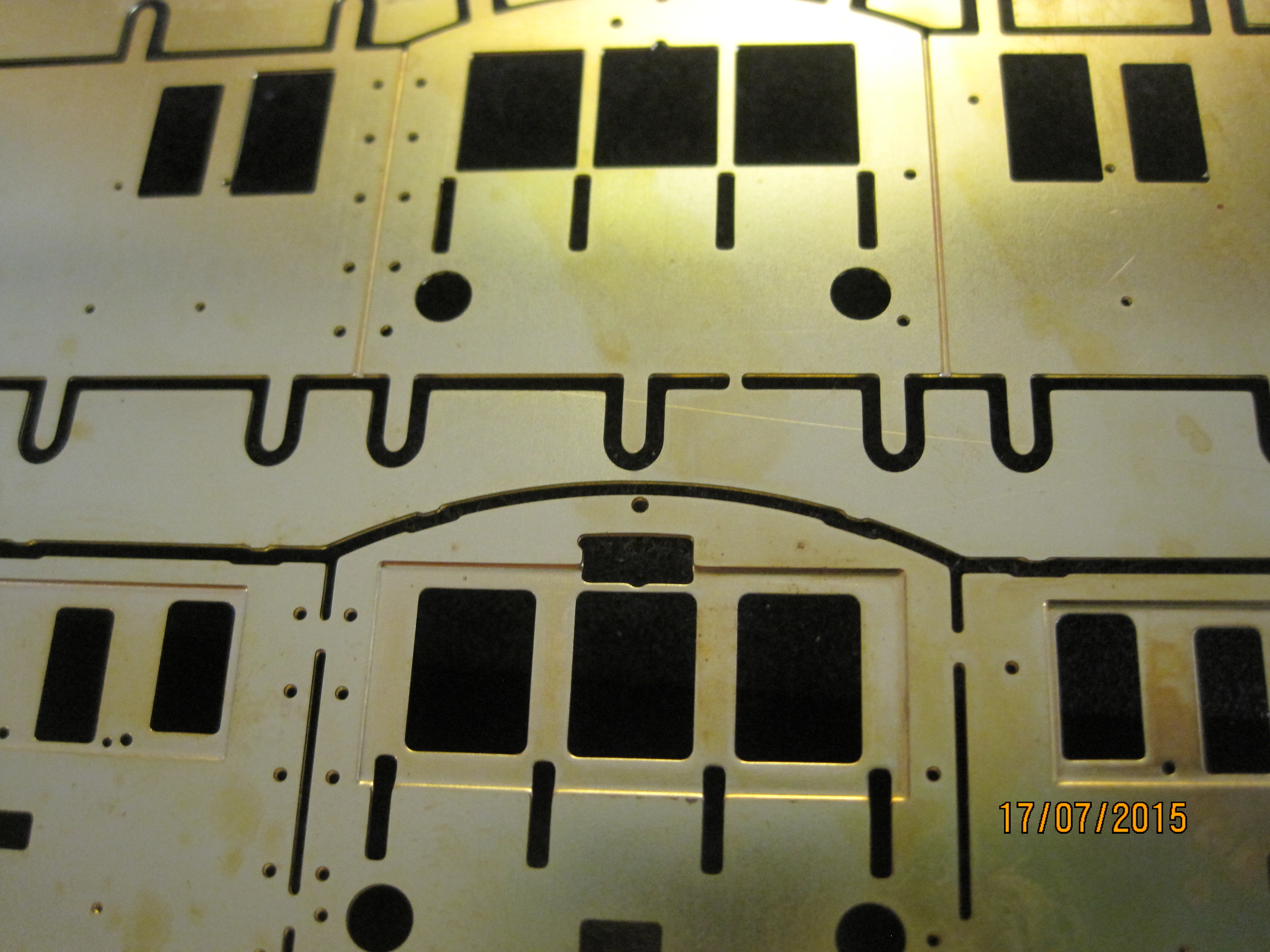

- Las solapas y los rebajes en la segunda plancha. Rebajes para el plegado.

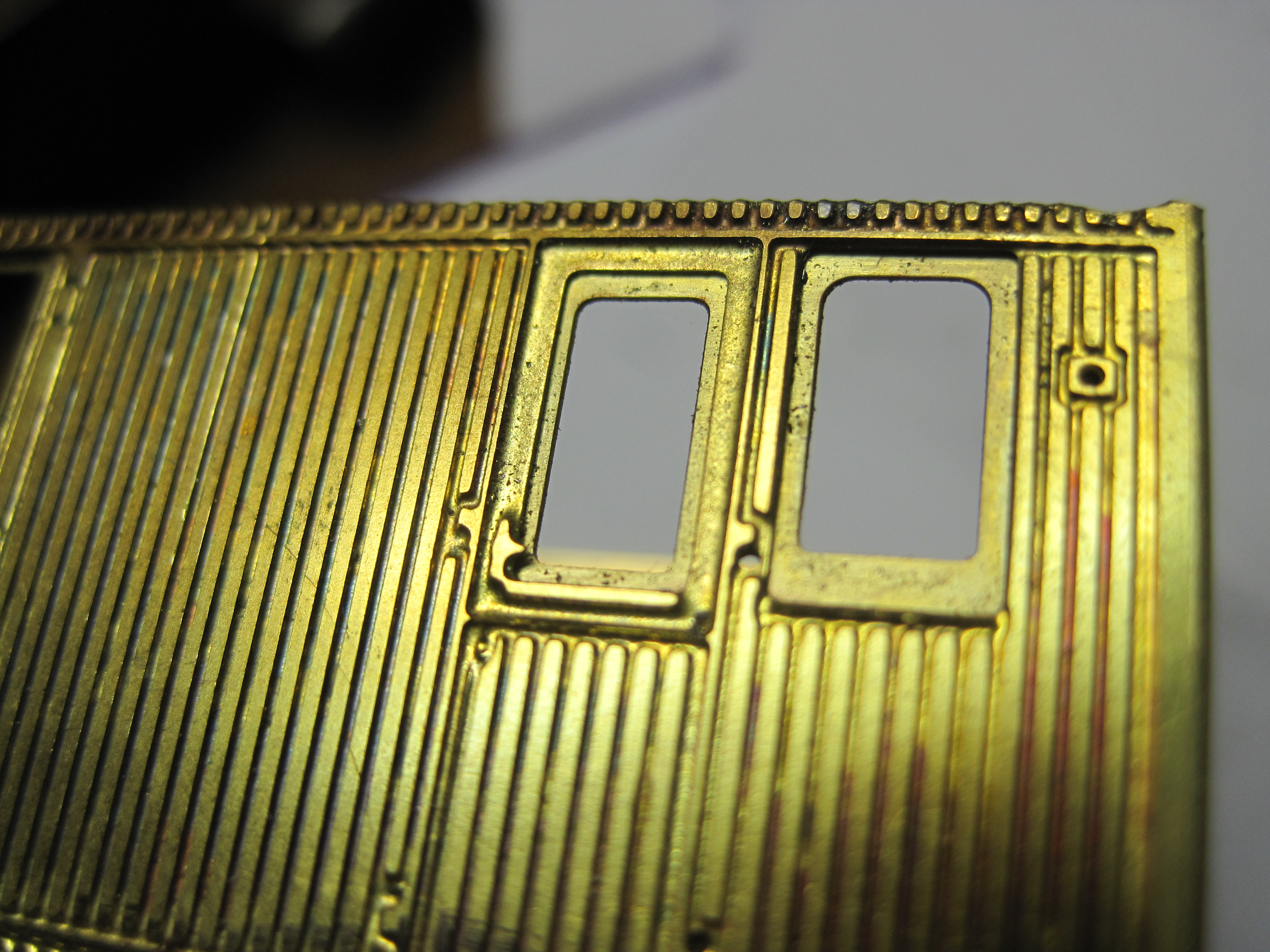

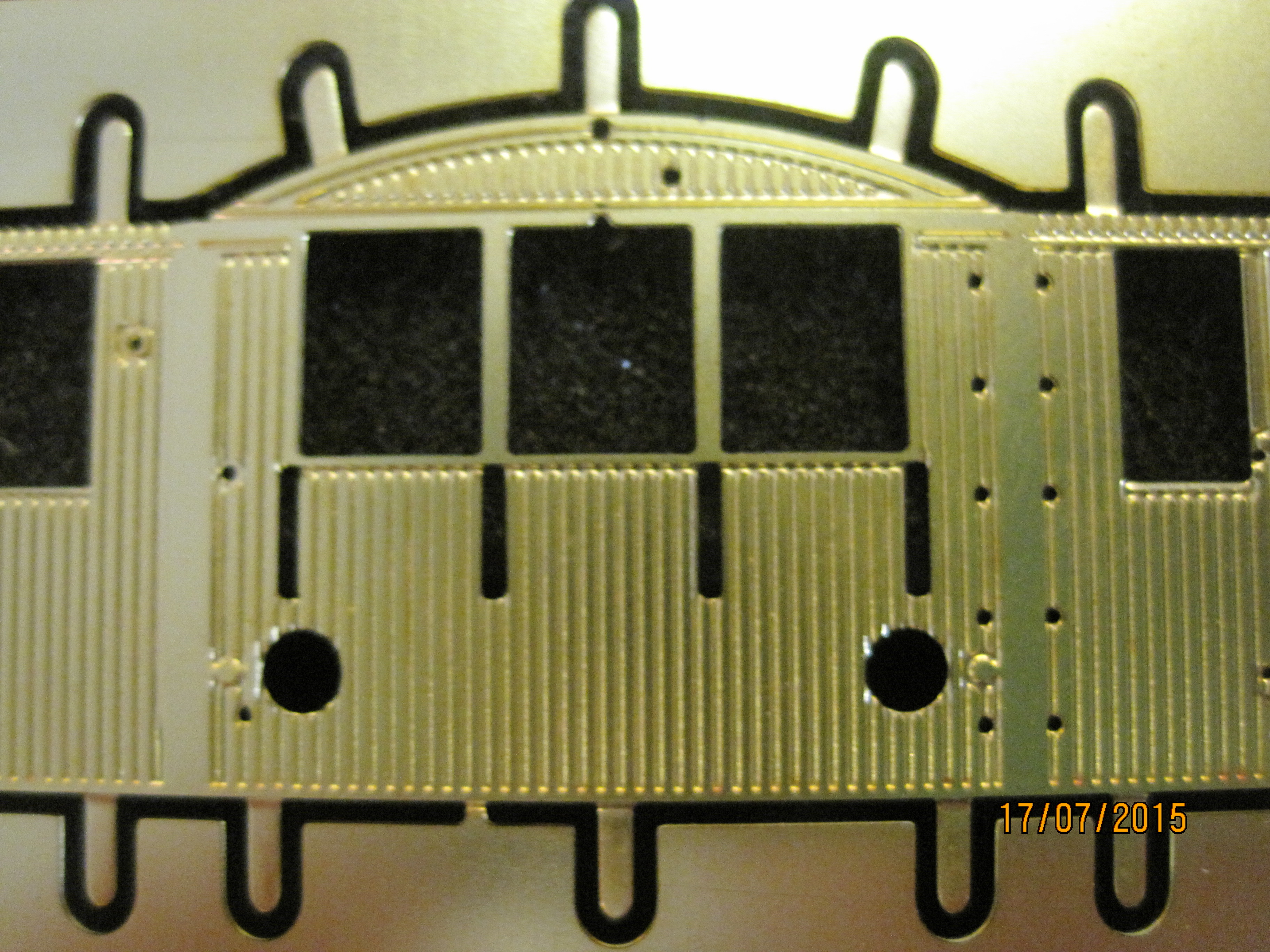

- Grabado finísimo de las tablillas

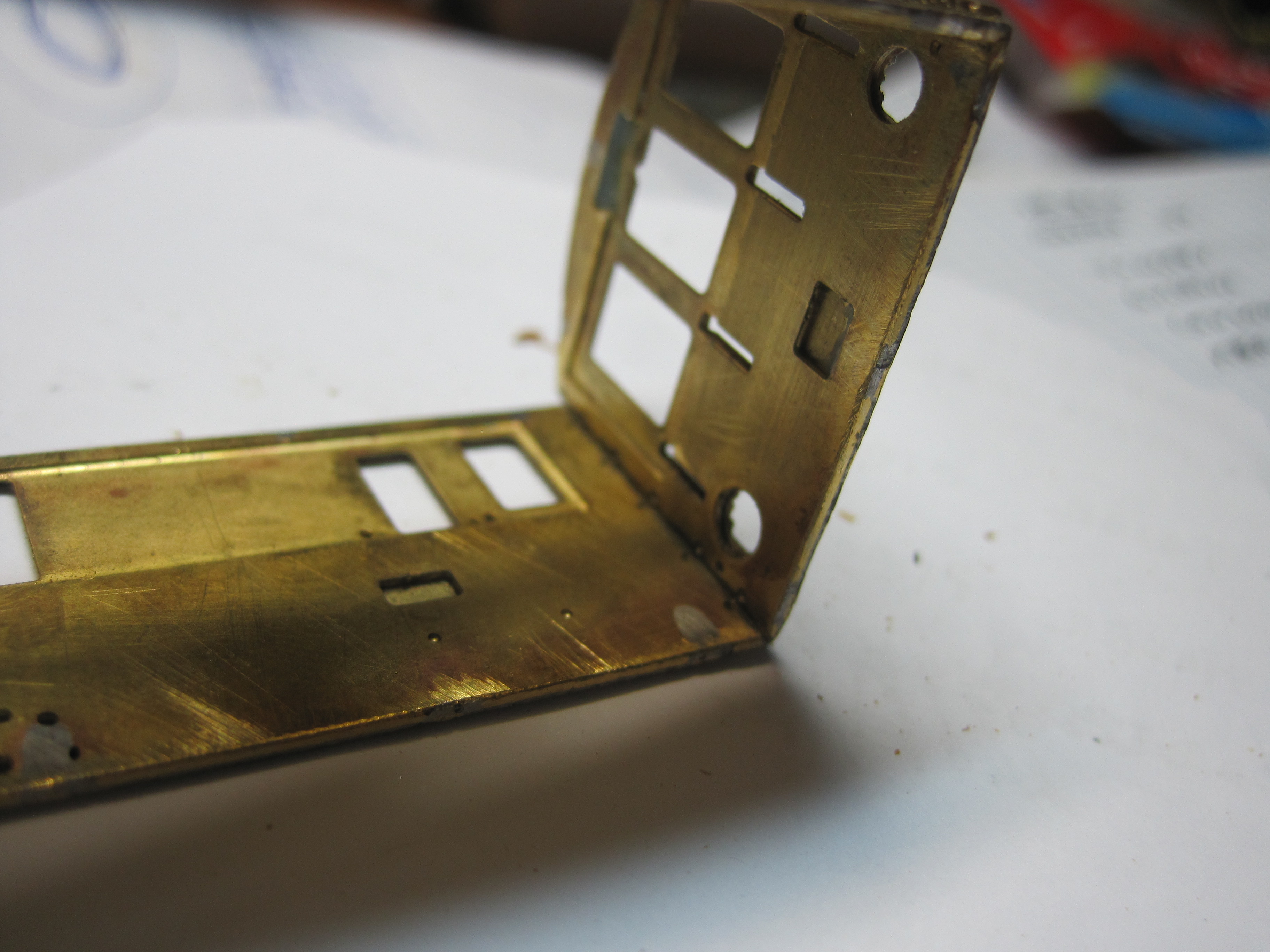

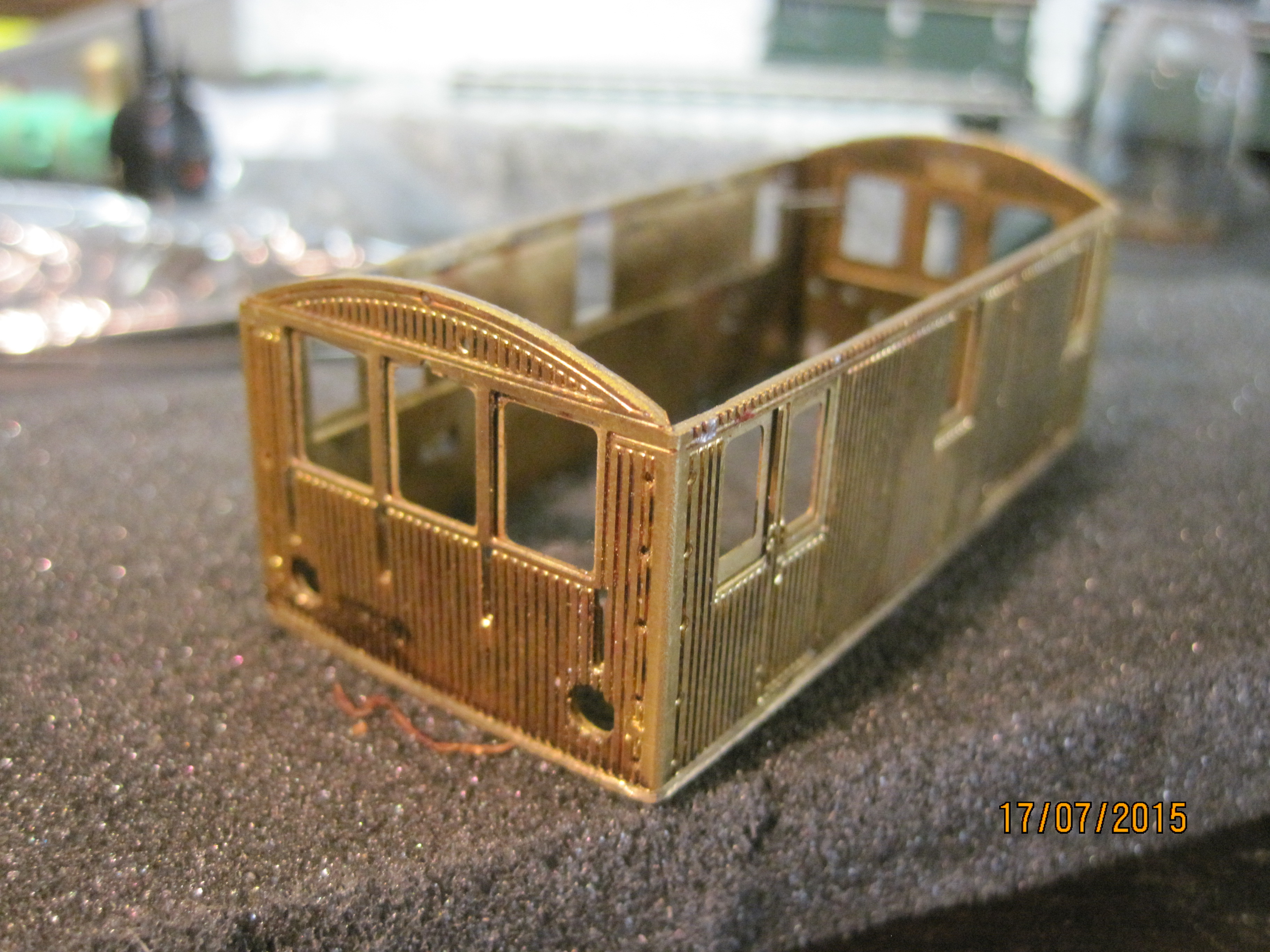

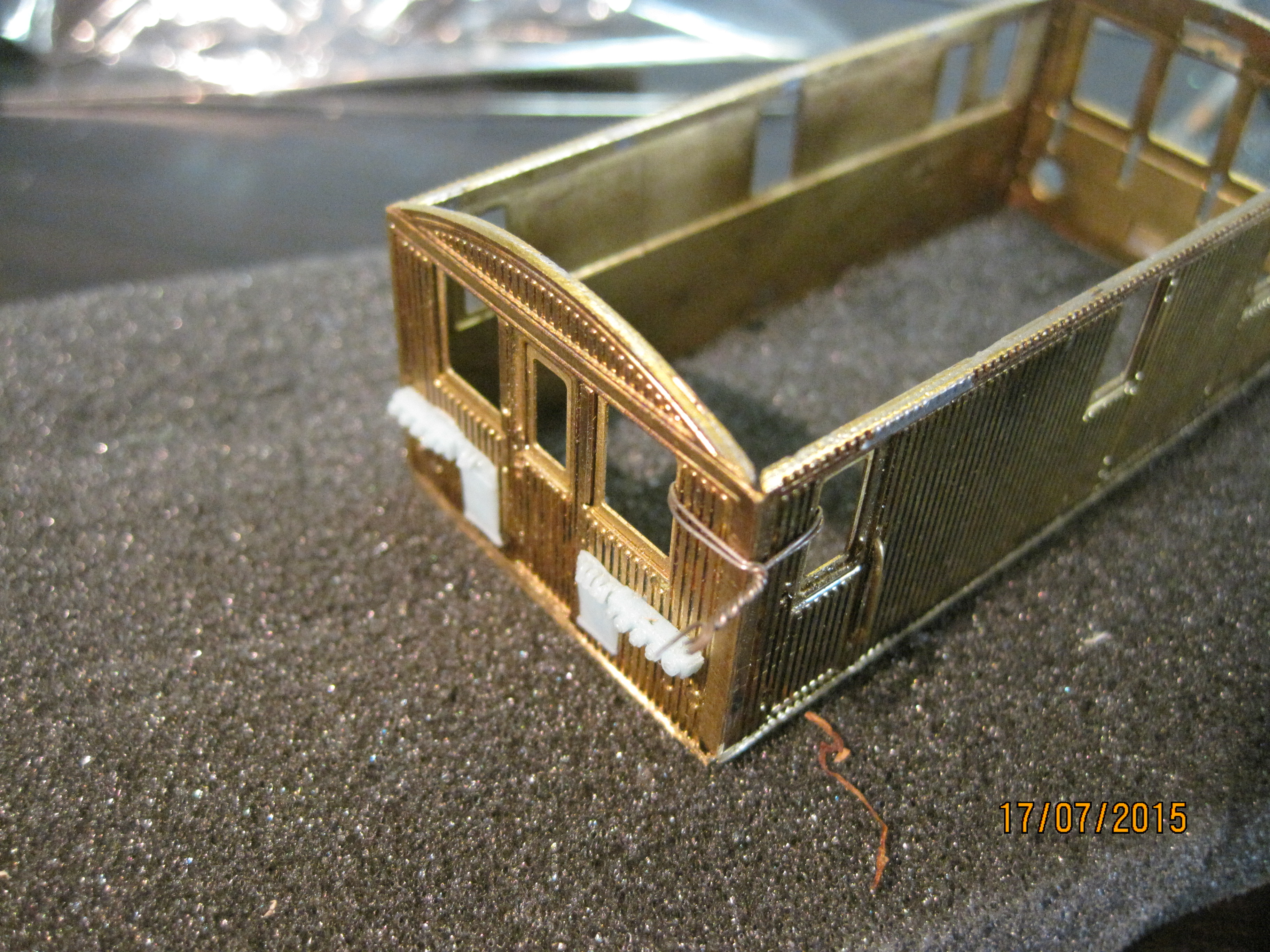

- Caja plegada y preparada para su cierre.
- Unbuen grosor garantiza una caja robusta...

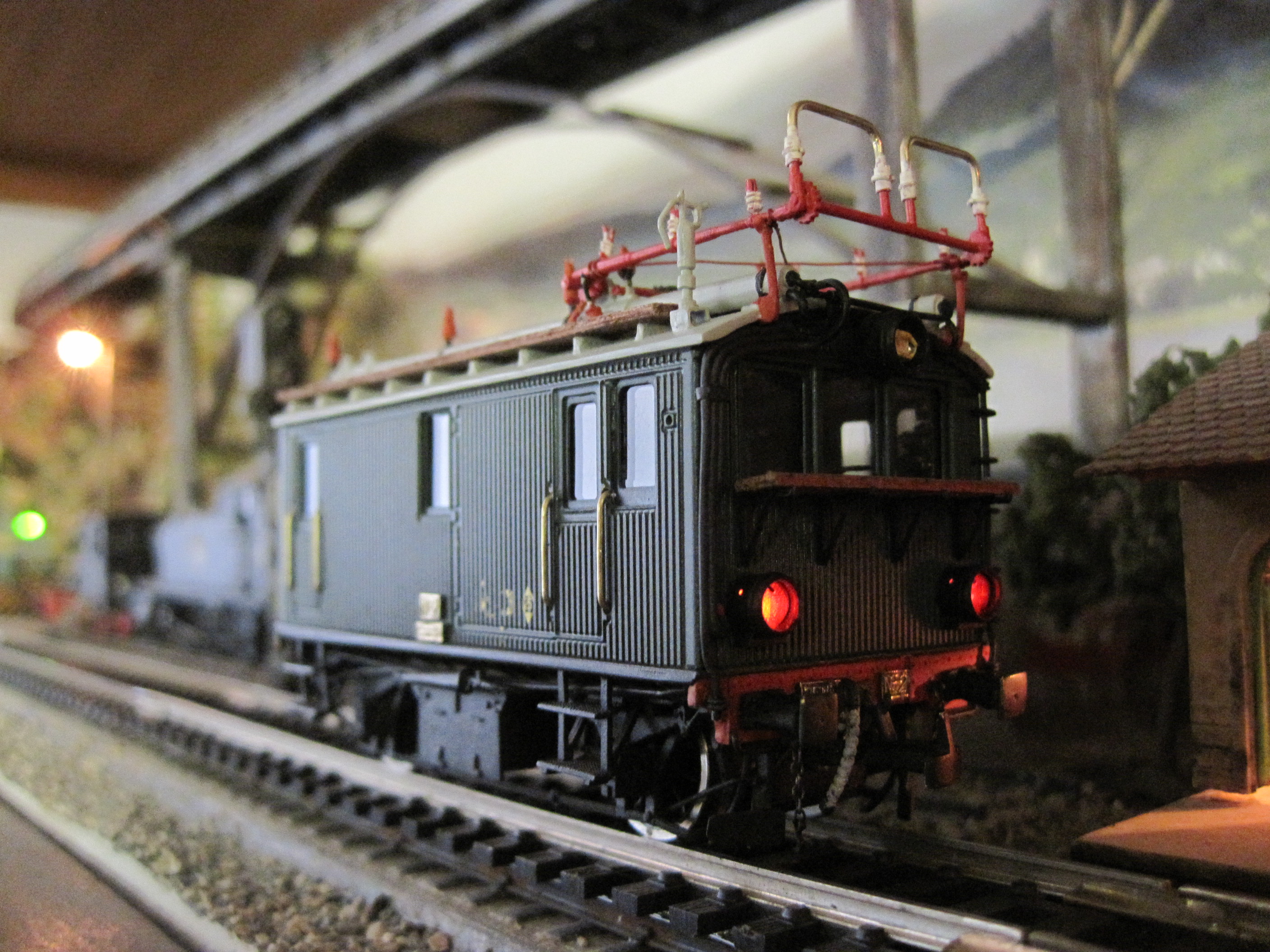

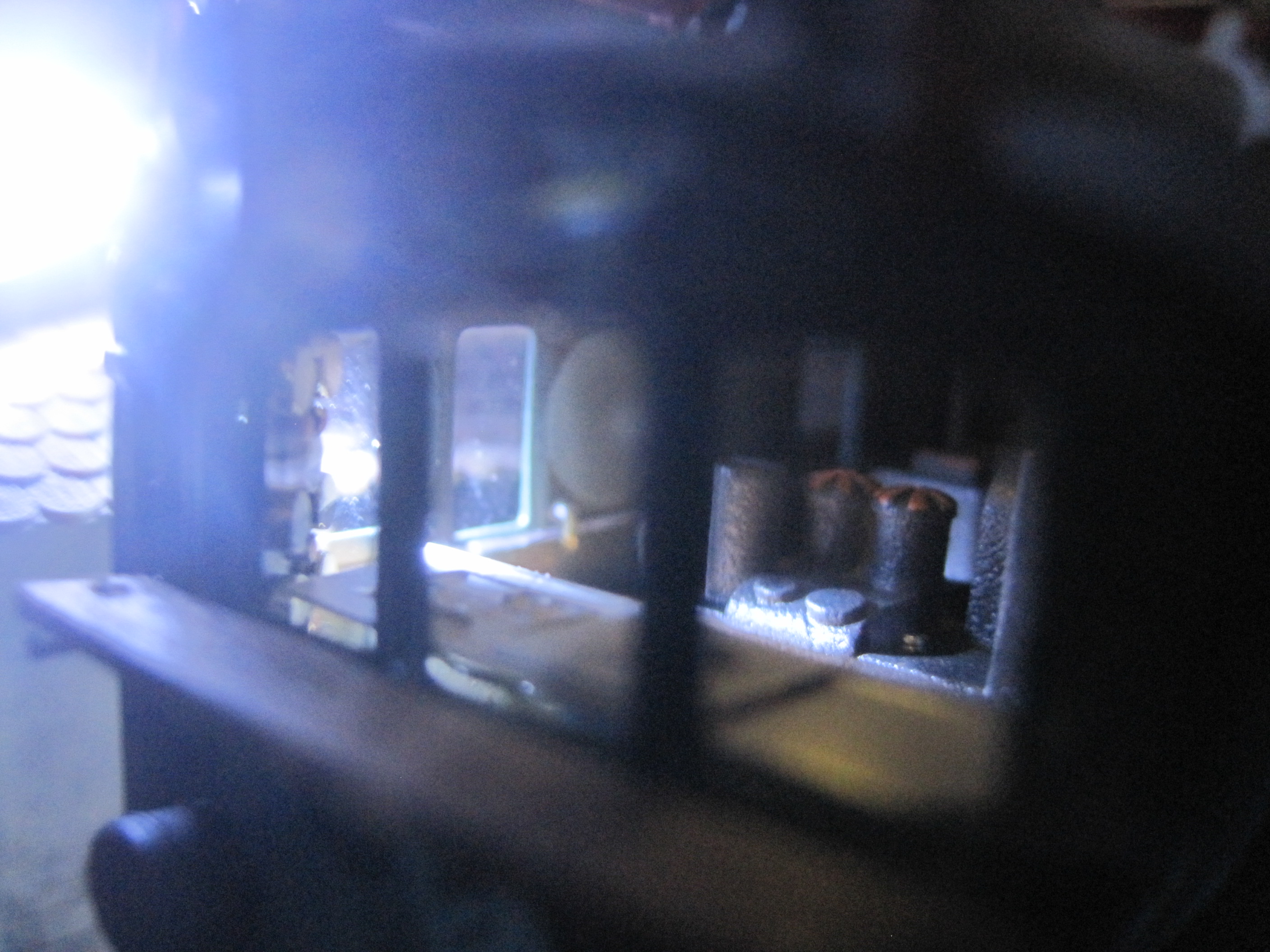

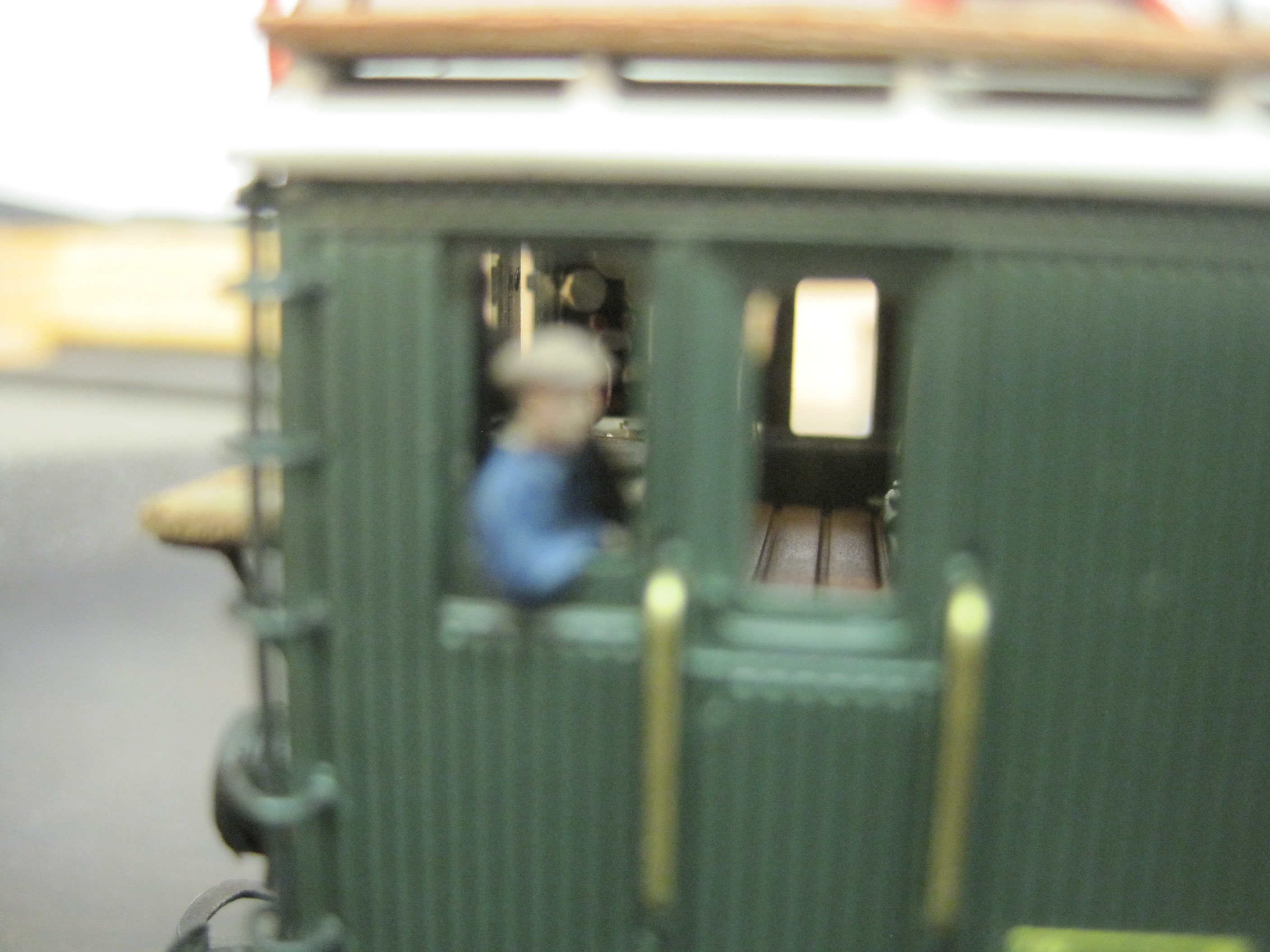

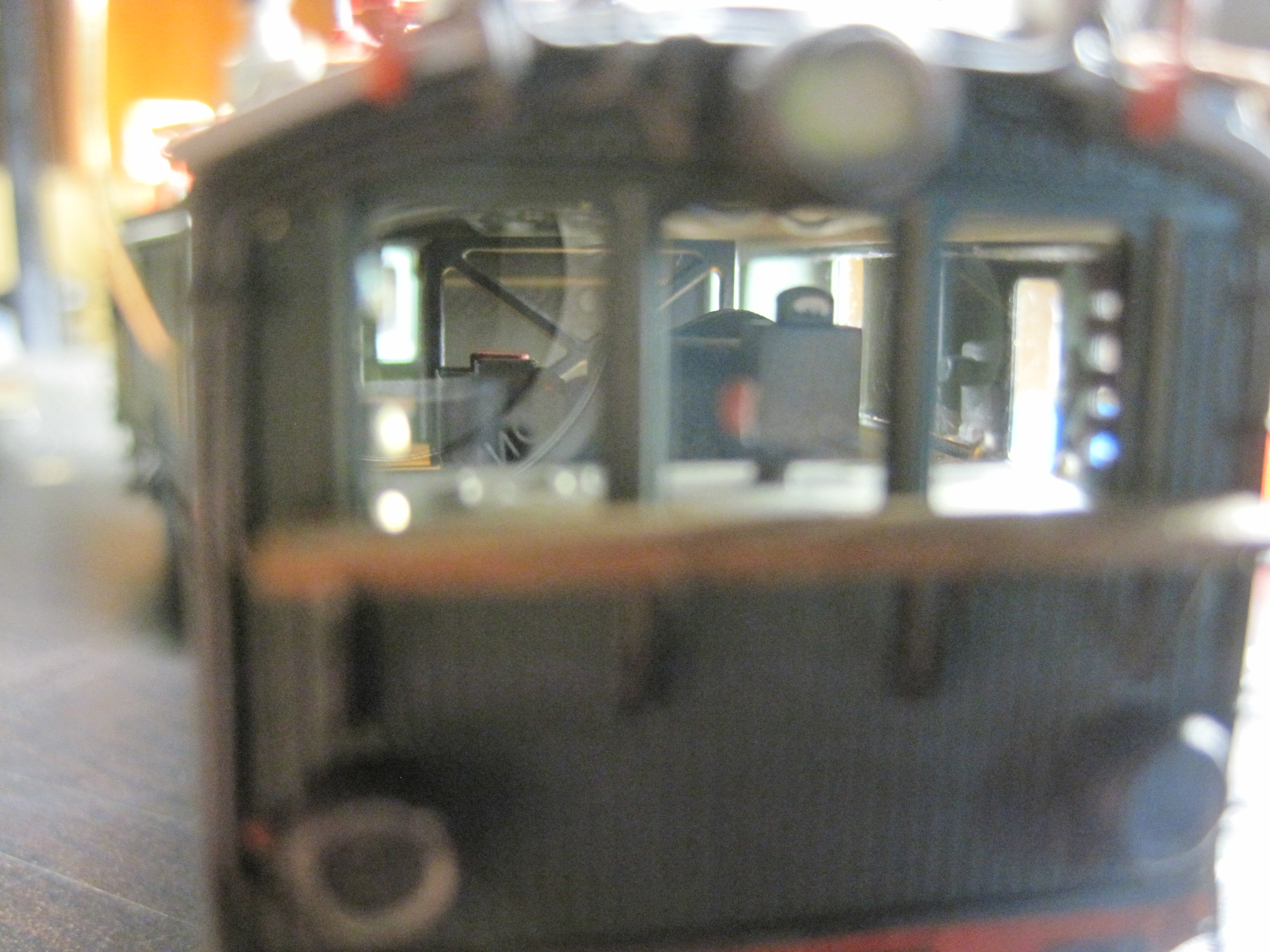

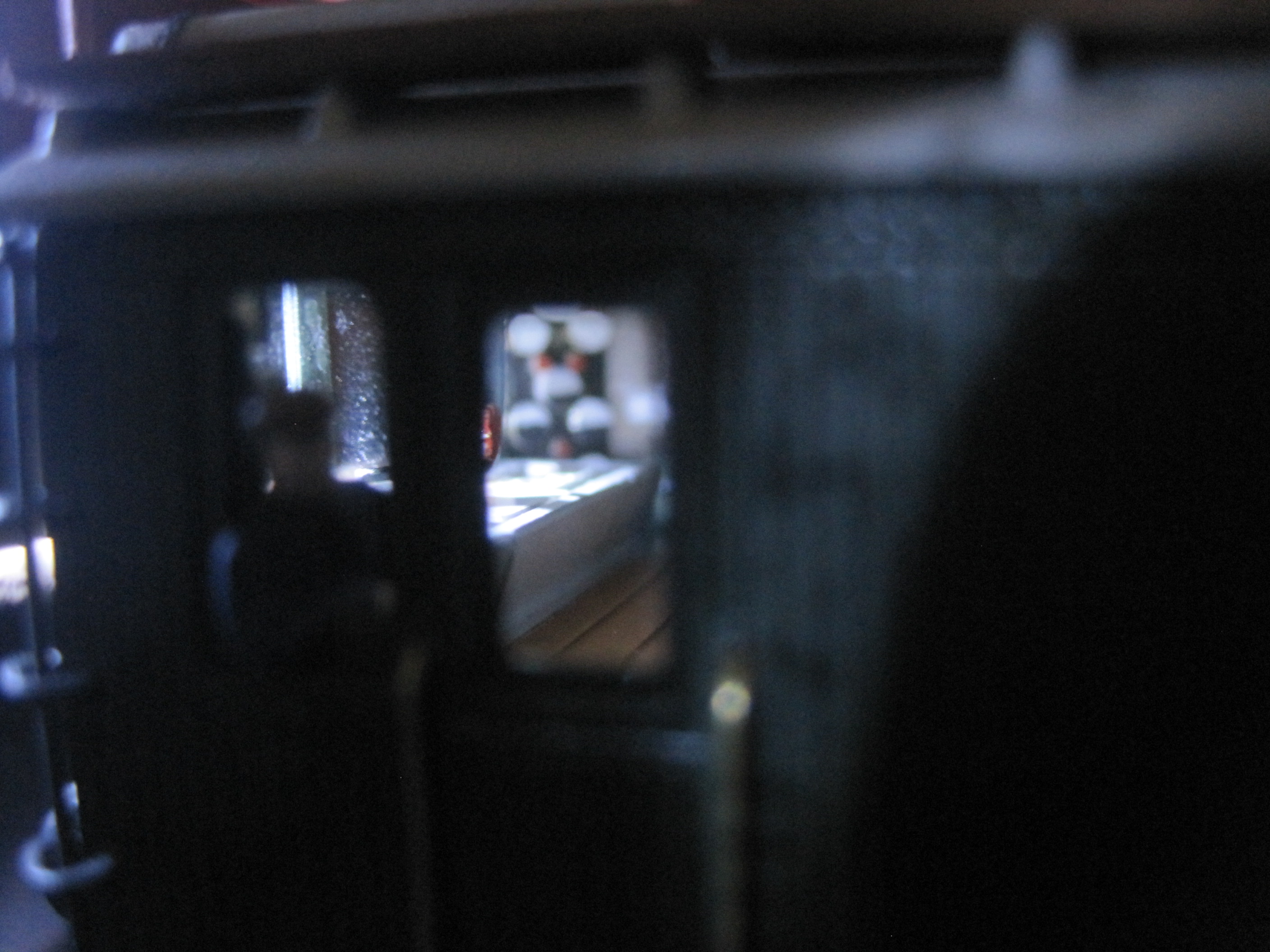

Otra extraordinaria ventaja que se tuvo en cuenta es que al trabajar combinando las dos planchas ganamos una profundidad más de grabado. Así, de las dos alturas que nos ofrece un fotograbado normal aquí pasamos a tres por el lado exterior y tres por el interior, ideal para desarrollar un montaje práctico, cómodo y limpio. Podemos observarlo en las ventanillas, tienen el marco interior de la ventana.
Énvío éste mensaje y preparo más fotos...
