Cambio de aguja

Tengo un pequeño problema con un cambio de agujas. Al cambiar no llega a juntarse con la otra via para dar paso y el tren descarrila. Alguien sabe que hay que tocar para ponerlo en su sitio. Gracias.

No conozco ese. Pero normalmente los mecanismos van "mas allá" de lo necesario y las agujas quedan haciendo fuerza sobre el carril mediante algún sistema elástico, bien un muelle o una varilla muy fina. Eso permite talonar el desvio si uno se empeña.

Si la aguja no llega a tocar el carril probablemente sea algo mecánico que lo impide, no del accionamiento en si. A mi me pasa con los desvios antiguos que pillan polvo y no se mueven facilmente. Unos se arreglan y en otros es cosa del plástico que se ha dañado con el tiempo.

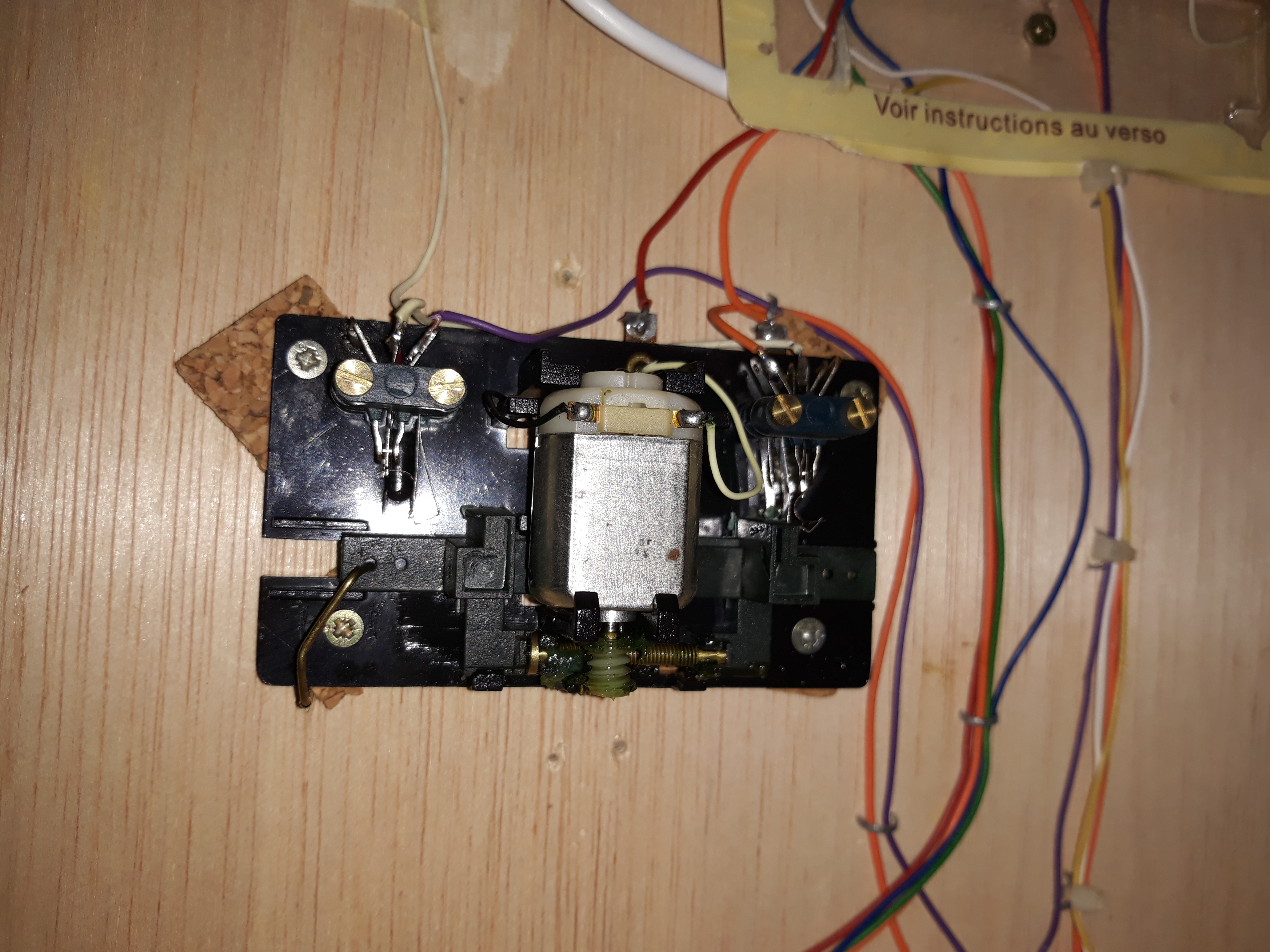

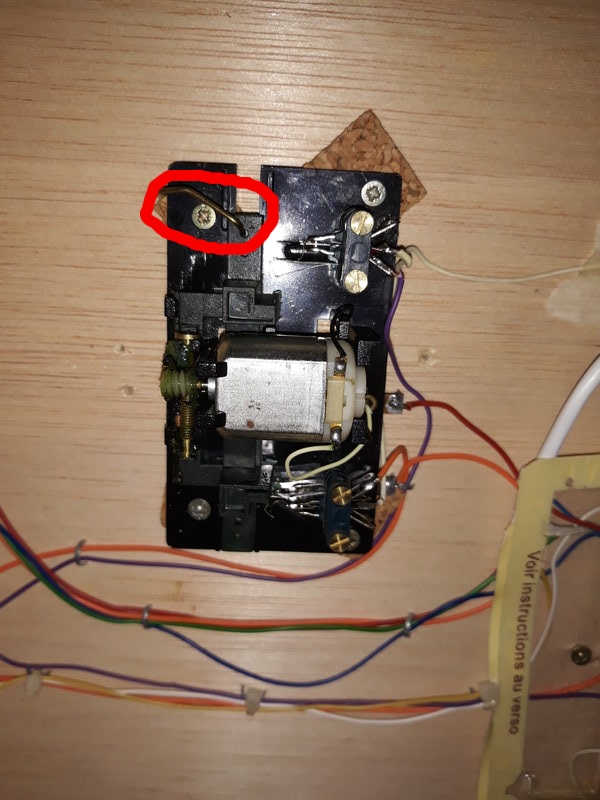

Comprueba el alambre que pasa el movimiento del motor al desvió. Ese que sale de color cobre (en la parte inferior derecha). Seguramente esta dado o doblado, lo que hace que el movimiento no se transfiera totalmente desde el motor al desvío.
Desmonta dicho alambre, y comprueba también, el libre movimiento hacia los dos lados del espadín del desvío.

Un saludo

Mirare lo del alambre ya que puede ser por ese pequeño defecto que a podido ceder. Gracias

Estos motores son difíciles de ajustar ya que el ajuste se hace doblando más o menos la varilla de latón marcado que transmite el movimiento.


Uno de los problemas de estos motores es que esta varilla viene predoblada solo por un extremo, que normalmente es la que se inserta en el mecanismo del desvío, y el otro extremo lo tenemos que adaptar nosotros. Esa varilla al ser de latón no tiene el efecto muelle como si fuera de bronce o acero, es muy dúctil y esa ductilidad o falta de efecto "muelle", es la que termina por desajustarse.

Será cuestión de darle un pequeño dobloncito. Gracias fantito.
