Medidas porta-coches

Agradecería me facilitaran las medidas y si puede ser un esquema del portacoches de la foto.

Gracias y un saludo.
Manuel

0 - Portacoches-1350 - copia.jpg (177.29 KiB) Visto 605 veces

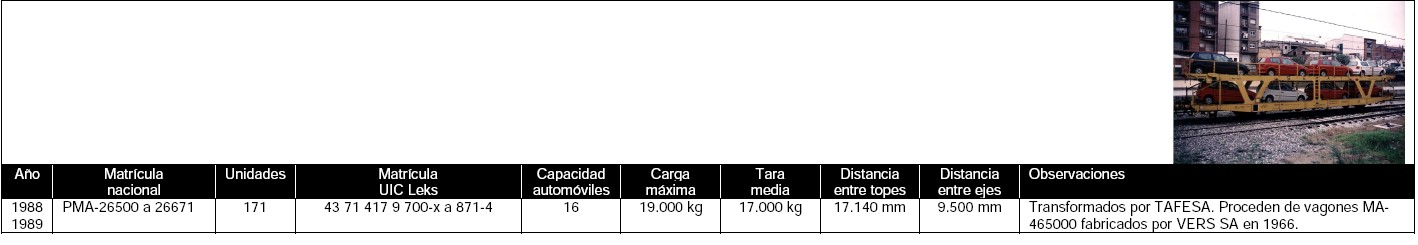

Hola.. Campomarzo realizó 2 pdf's, el ultimo modificado a medida que diversos foreros le aportaban datos en un hilo dedicado a vagones portacoches
decir que aparece el vagón, pero a mi juicio hay un error en el nº de coches que puede cargar 16 cuando admite 8, el resto de caract. supongo que serán correctas
SALUDOS

Muchas gracias serranito. Me va bien.

Saludos.
Manuel

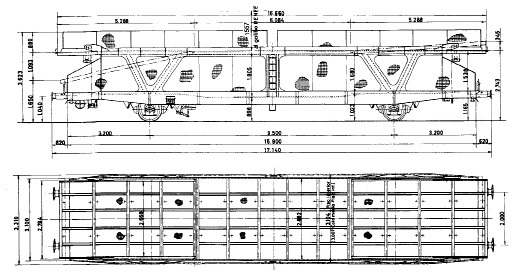

Hola. Adjunto el esquema de estos Leks de SEMAT-POOL IBÉRICO FERROVIARIO.

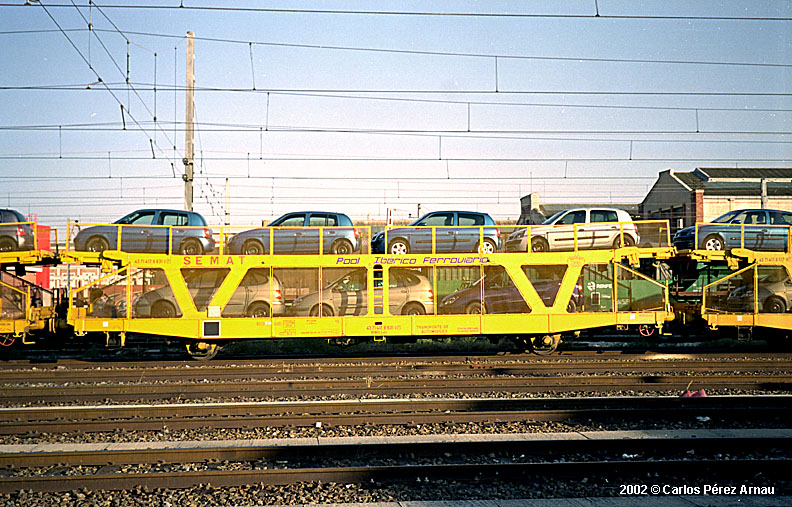

También unas fotos mías de Flickr de las dos series de estos porta-coches con una breve explicación en el texto de su historia.

https://www.flickr.com/photos/194563452@N03/52023086730/in/dateposted-public/

https://www.flickr.com/photos/194563452@N03/52025580092/in/dateposted-public/

https://www.flickr.com/photos/194563452@N03/52027102755/in/dateposted-public/

Muchas gracias nin. Excelente información.

Un saludo.
Manuel
