Serie 340 (4001-4032) la niña que no se supo aprovechar.....

GM333 escribió:

lamas escribió:

volante motor o de inercia, con sus marcas divididas en 360 grados, necesarias para regular el punto de inyeccion

Interesante retrato de un elemento hasta ahora desconocido para mí. ¿Podrías explicar algo más de esta parte mecánica de la locomotora? Para los que no somos expertos en estos temas arrojan mucha luz sobre los mismos.

Saludos

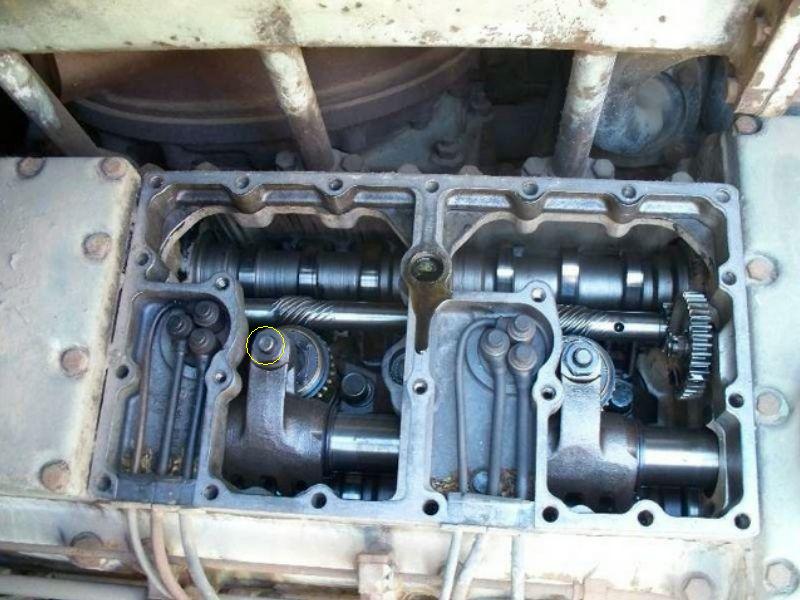

una bancada son del A1 a A8 y en la otra del B1 a B8 ( 9 a 16 )

fijate en los numeros que hay cada 30º PMS ( punto muerto superior )

el ajuste de inyeccion, segun cada motor , es X grados antes del PMS con valvulas cerradas

otros ajustes como la distribucion requieren de distintos grados, etc

Gracias por la explicación, lamas. Supongo que la puesta a punto de la inyección de un supermotor de estas características no será tarea que pueda realizar cualquiera, pues a parte de lo complicado, requerirá de una cierta experiencia en el manejo y exigencias que se deban tener a una locomotora que, a estas alturas, poca gente estará 'autorizada' a conducir, al menos ante el gran número de pruebas a realizar en vía.

Saludos

GM333 escribió:

Gracias por la explicación, lamas. Supongo que la puesta a punto de la inyección de un supermotor de estas características no será tarea que pueda realizar cualquiera, pues a parte de lo complicado, requerirá de una cierta experiencia en el manejo y exigencias que se deban tener a una locomotora que, a estas alturas, poca gente estará 'autorizada' a conducir, al menos ante el gran número de pruebas a realizar en vía.

Saludos

es cierto, se necesita un medidor de reloj o micrometro, y algunas pautas mas exactas en el reglaje, pero basicamente es pretar el balancin del inyector en la posicion exacta, parecido a un reglaje de valvulas con galgas

lamas escribió:

GM333 escribió:

Gracias por la explicación, lamas. Supongo que la puesta a punto de la inyección de un supermotor de estas características no será tarea que pueda realizar cualquiera, pues a parte de lo complicado, requerirá de una cierta experiencia en el manejo y exigencias que se deban tener a una locomotora que, a estas alturas, poca gente estará 'autorizada' a conducir, al menos ante el gran número de pruebas a realizar en vía.

Saludos

es cierto, se necesita un medidor de reloj o micrometro, y algunas pautas mas exactas en el reglaje, pero basicamente es pretar el balancin del inyector en la posicion exacta, parecido a un reglaje de valvulas con galgas

He visto esta operación que describes en un vídeo sobre la R de las 333. La verdad es que cuando ves las 'tripas' de estos mastodontes diesel te das cuenta de lo compleja y costosa que es la operación que estáis llevando a cabo. El día en que la 4.000 vuelva a rugir podeis sentiros muy, muy origullosos de haber llevado a cabo y conseguido resucitar a uno de los emblemas de la tracción española.

Saludos

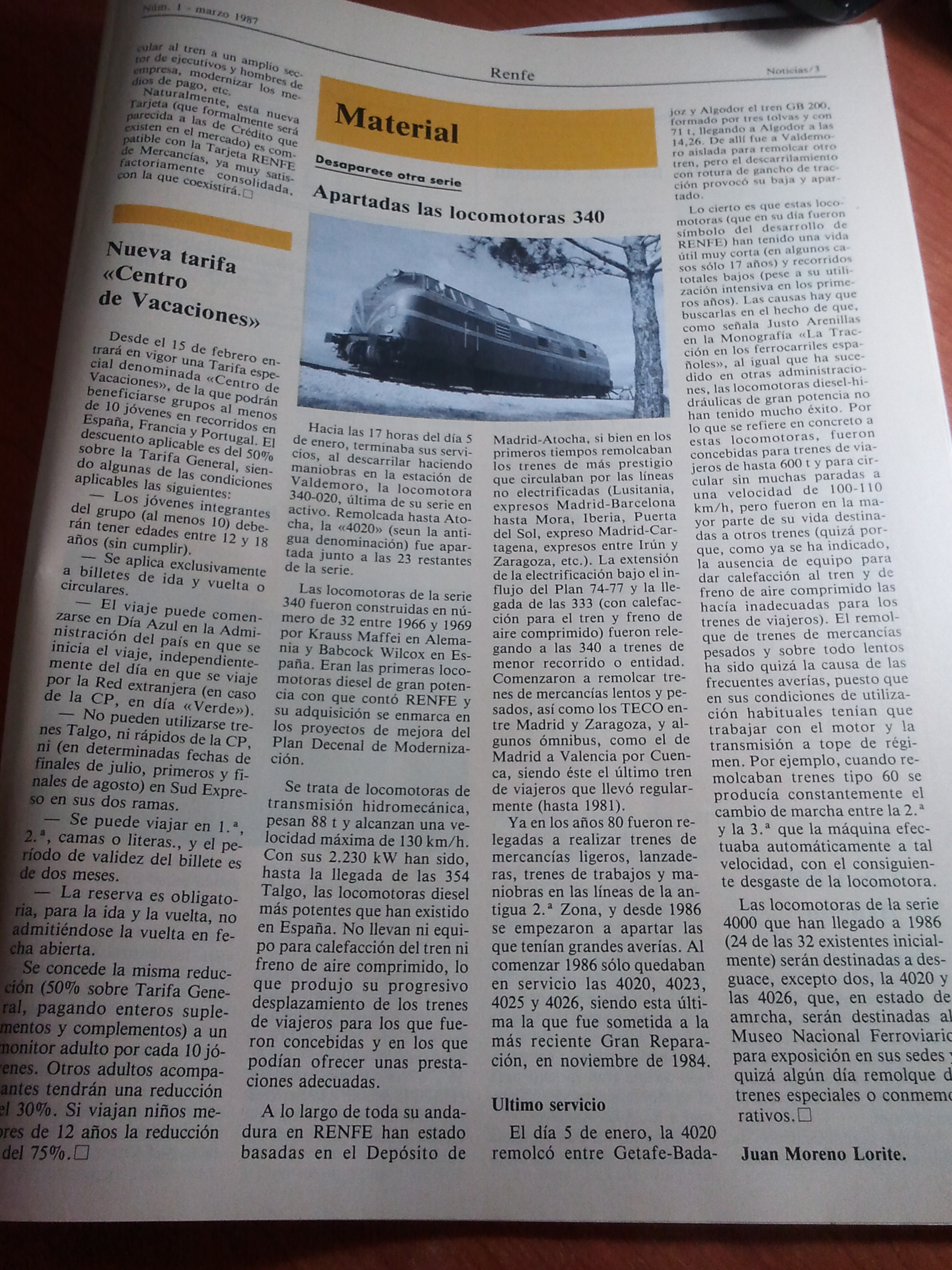

No se si alguien lo ha subido... Os dejo el artículo que se le dedica a la 340 en la revista Trenes Hoy, editada por el GIRE, concretamente este numero es el numero 1 publicado en Marzo de 1987. Perdonad por la calidad pero es una foto hecha con el teléfono... la multifunción esta escacharrada...

Salu2!

Juanlu

[pacheco]

Juanlu250 escribió:

No se si alguien lo ha subido... Os dejo el artículo que se le dedica a la 340 en la revista Trenes Hoy, editada por el GIRE, concretamente este numero es el numero 1 publicado en Marzo de 1987. Perdonad por la calidad pero es una foto hecha con el teléfono... la multifunción esta escacharrada...

Salu2!

Juanlu

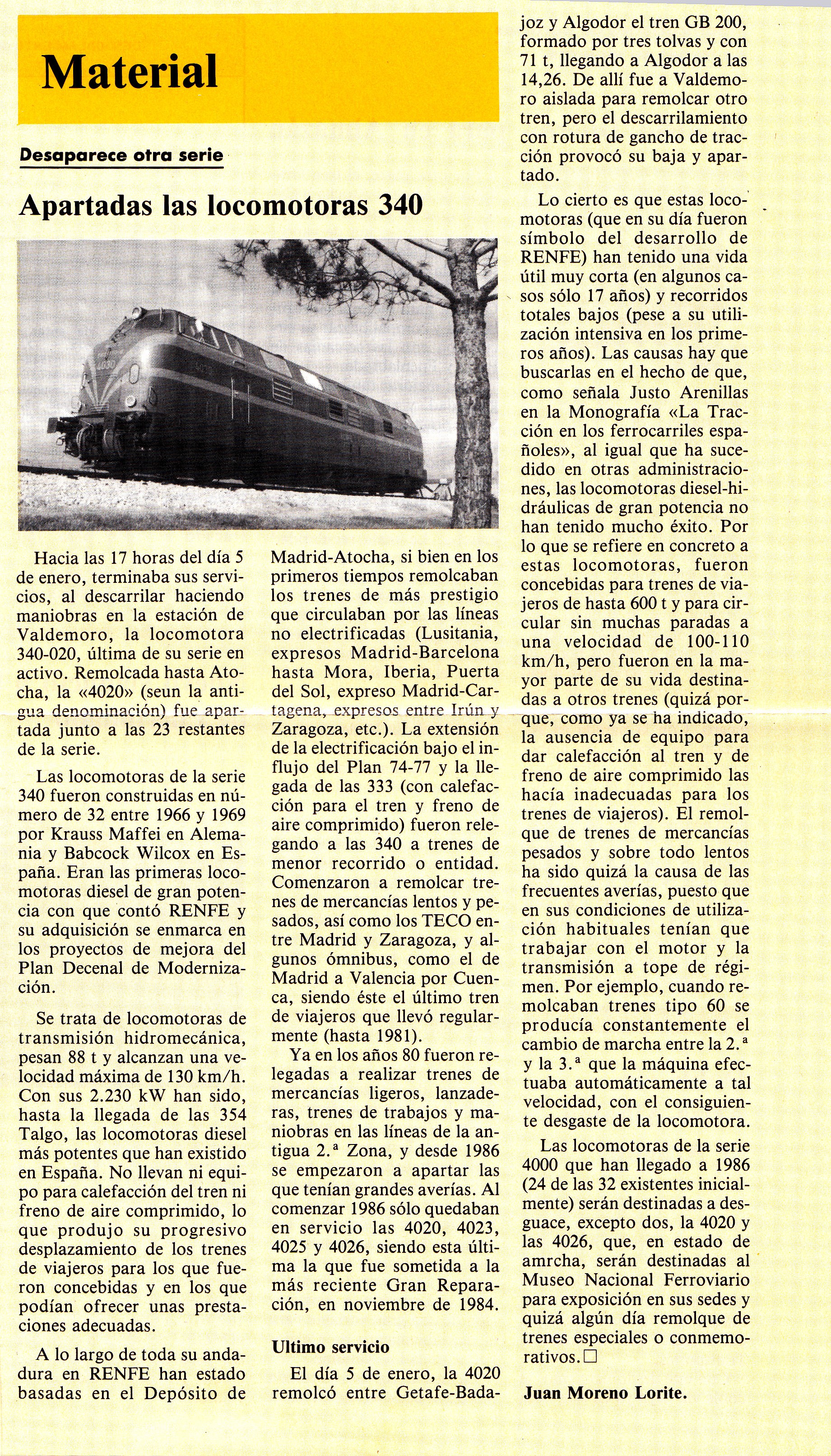

En la página 8 de este mismo hilo ya expuse este articulo escaneado de la mencionada revista. Aqui lo teneis de nuevo. Saludos.

Sobre el MD870 (el motor diesel), no he encontrado nada mejor que:

http://sp9010.ncry.org/Maybach.htm

Esos motores los mecanicos que los atendian en sus depositos en aquellos años se los sabian de memoria, pero todavia tiene mas merito repararlos sin haberlos tocado mucho antes (aunque supongo que tambien habra alguien que los conozca o que trabajo con ellos en su tiempo)

No hay duda que el dia que esa maquina ruede por la via por si sola sera todo un espectaculo.

pizias escribió:

Sobre el MD870 (el motor diesel), no he encontrado nada mejor que:

http://sp9010.ncry.org/Maybach.htm

Gracias por el enlace. Sin duda se trata de un motor gigante que llegó a ser usado por la propia industria naval norteamericana. En el reportaje afirman que leyendo el detalle de las cifras de potencia, cilindrada y otras características, uno acaba fascinado ante tal desborde tecnológico, y más teniendo en cuenta que se trata de tecnología de hace ya 40 años.

logg escribió:

Esos motores los mecanicos que los atendian en sus depositos en aquellos años se los sabian de memoria, pero todavia tiene mas merito repararlos sin haberlos tocado mucho antes (aunque supongo que tambien habra alguien que los conozca o que trabajo con ellos en su tiempo)

No hay duda que el dia que esa maquina ruede por la via por si sola sera todo un espectaculo.

No lo dudes.

Saludos

pacheco escribió:

Juanlu250 escribió:

No se si alguien lo ha subido... Os dejo el artículo que se le dedica a la 340 en la revista Trenes Hoy, editada por el GIRE, concretamente este numero es el numero 1 publicado en Marzo de 1987. Perdonad por la calidad pero es una foto hecha con el teléfono... la multifunción esta escacharrada...

Salu2!

Juanlu

En la página 8 de este mismo hilo ya expuse este articulo escaneado de la mencionada revista. Aqui lo teneis de nuevo. Saludos.

Y en la biblioteca de AZAFT está el ejemplar de Trenes Hoy donde aparece el artículo.

Un saludo.

pizias escribió:

Sobre el MD870 (el motor diesel), no he encontrado nada mejor que:

http://sp9010.ncry.org/Maybach.htm

Es muy buen documento, gracias,

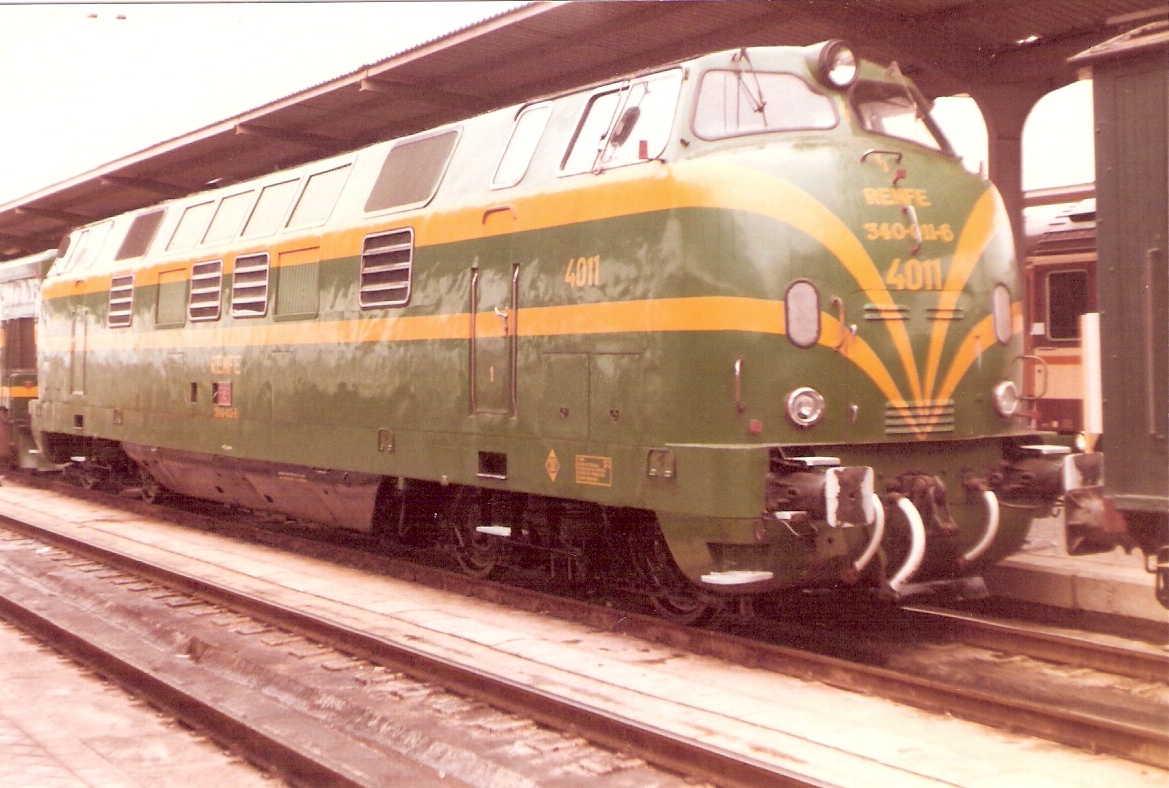

Chamartín en una exposición de material 13-05-84

Saludos.

[pacheco]

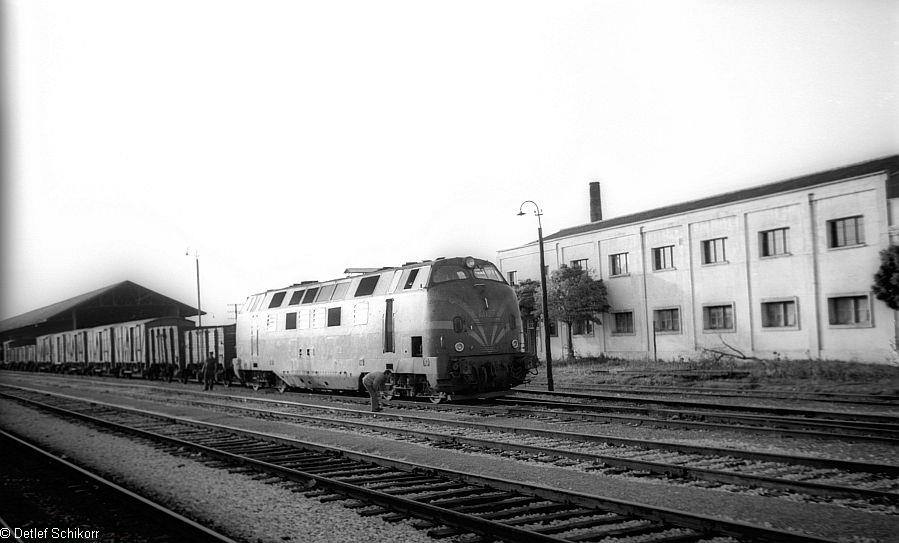

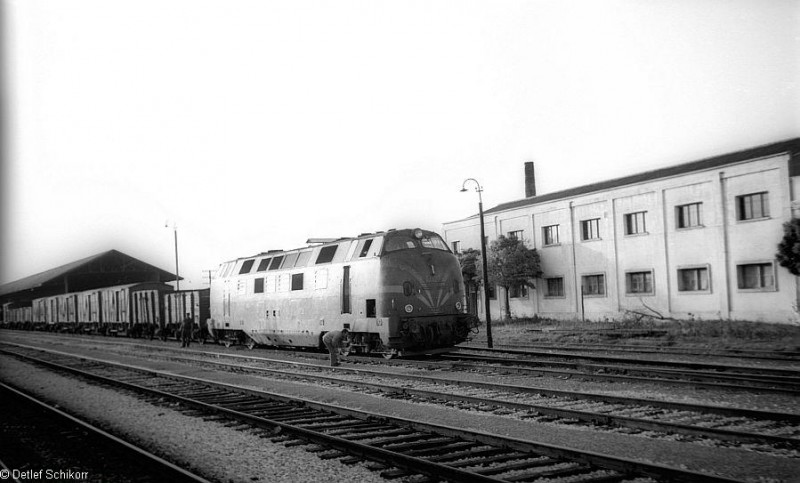

La 4027 en CASETAS. 31-7-1971. Parece que el maquinista observa atentamente los bogies de la locomotora.

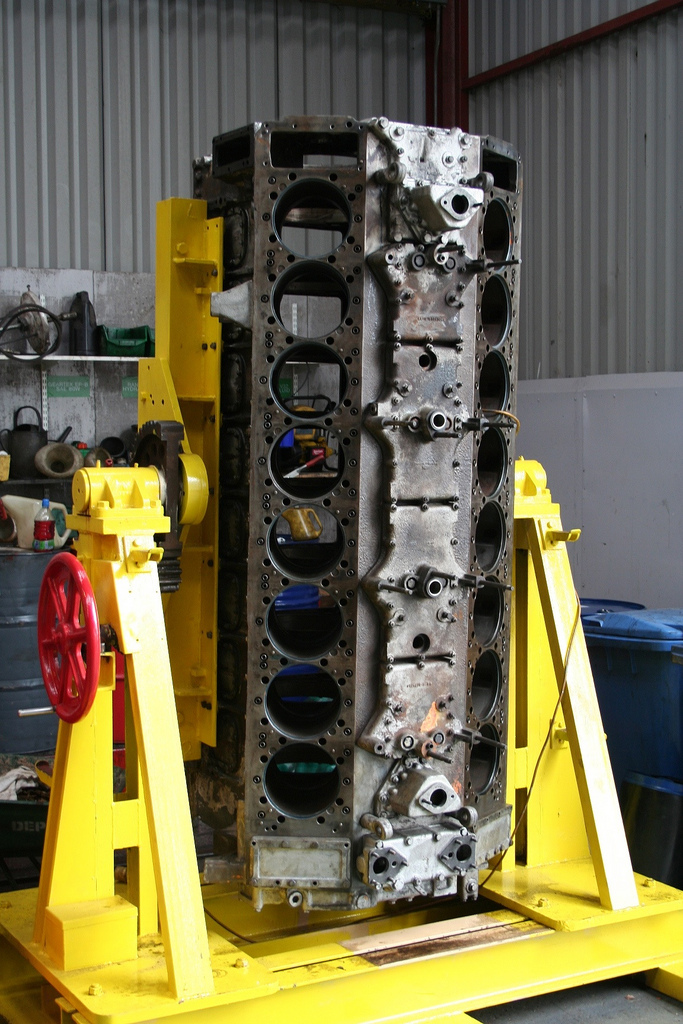

desmontamos un poco mas o creo que puede valer , ¿ no ?

gran foto la de casetas, muy buena.
ya le faltaba una tapa a ese lateral

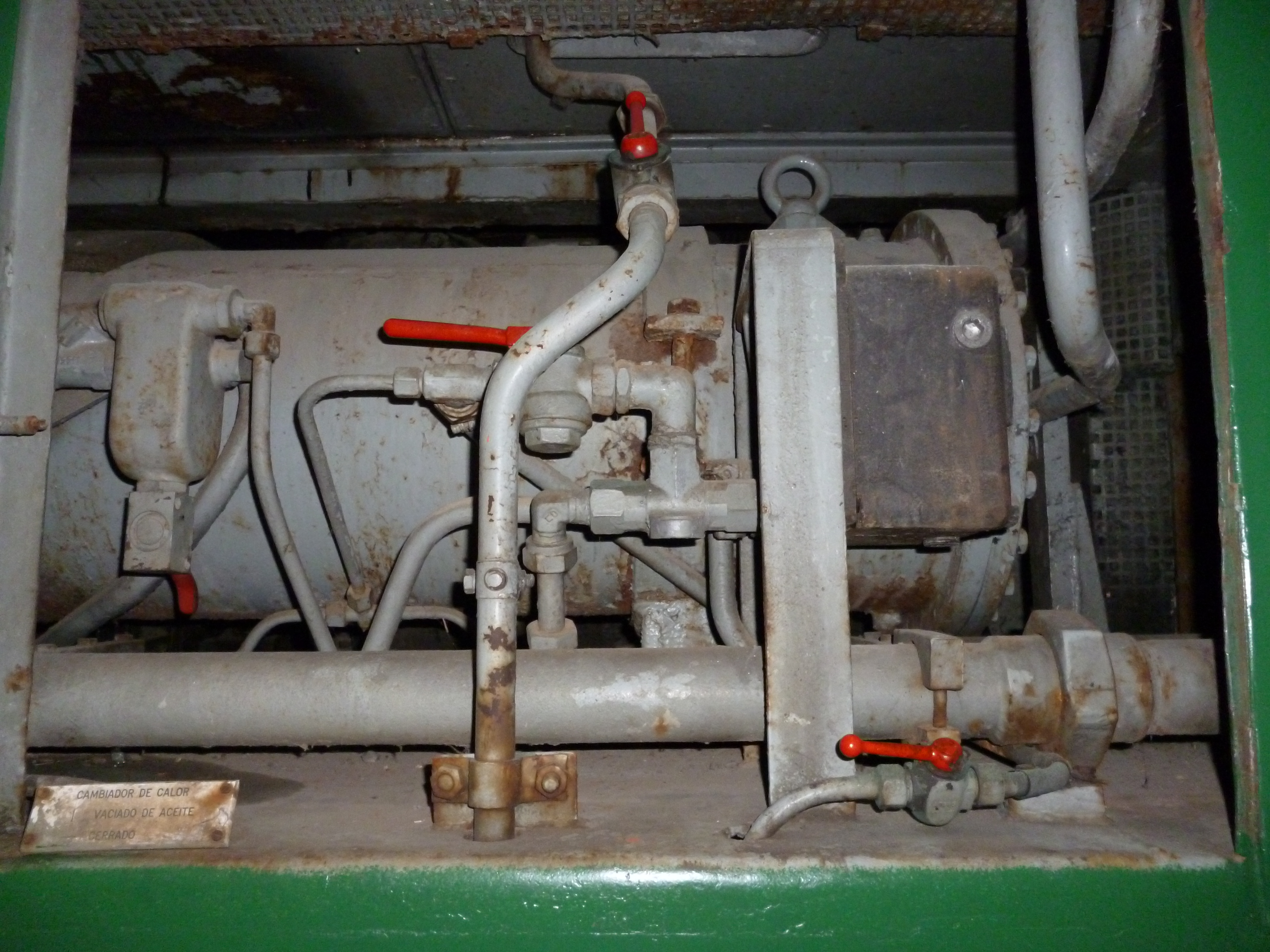

en la foto que os pongo se ve una de esas tapas, el tubo de abajo es de vacio , el resto de aire, atras el intercambiador de aceite de la transmision

Apartadas para desguace en Dos Caminos-Basauri hacia mediados de los 80, aquí cayeron varias.

lamas escribió:

desmontamos un poco mas o creo que puede valer , ¿ no ?

Eso no puede salir mal lamas, veo que la cosa va en serio.

Sobre desmontar mas.....pues si, falta desmontar tambien las tapas superiores, que si no luego pierden por no cambiar las juntas

logg escribió:

lamas escribió:

desmontamos un poco mas o creo que puede valer , ¿ no ?

Eso no puede salir mal lamas, veo que la cosa va en serio.

Sobre desmontar mas.....pues si, falta desmontar tambien las tapas superiores, que si no luego pierden por no cambiar las juntas

Una curiosidad, la bancada para voltear el motor es un utillaje original del tiempo activo de las 4000?


Saludos

logg escribió:

lamas escribió:

desmontamos un poco mas o creo que puede valer , ¿ no ?

Eso no puede salir mal lamas, veo que la cosa va en serio.

Sobre desmontar mas.....pues si, falta desmontar tambien las tapas superiores, que si no luego pierden por no cambiar las juntas

creia que os acordariais de que el motor2, esta para un levante hasta culatas, sin tocar pistones, y mucho menos cigueñal , que es un T-6

El avance era desmesurado en tan poco tiempo, este taller es fuera de España, siento la confusion.

Es muy importante que el motor 1, asi como todo el circuito hidrostatico , componentes electricos y la carga de baterias funcione correctamente, para meternos con el levante del motor 2

Hasta ese momento, creemos muy seriamente en concluir este proyecto

GALPER54 escribió:

logg escribió:

lamas escribió:

desmontamos un poco mas o creo que puede valer , ¿ no ?

Eso no puede salir mal lamas, veo que la cosa va en serio.

Sobre desmontar mas.....pues si, falta desmontar tambien las tapas superiores, que si no luego pierden por no cambiar las juntas

Una curiosidad, la bancada para voltear el motor es un utillaje original del tiempo activo de las 4000?


Saludos

Dudo mucho que la foto sea de Casetas, debe ser de alguna de las alemanas.
