Farolillos cola MABAR

Buenos días

He comprado 1 farolillo de cola de la marca Mabar, vienen tres cables, blanco, negro y rojo, con una resistencia para soldar, viene sin esquema por lo que no se para que es el cable blanco, imagino que el rojo es positivo y negro negativo.

Por favor sabéis donde debo conectar el cable blanco?

La resistencia la sueldo en el rojo?

Gracias


Un Abrazo

Prueba con una pila de botón de 1,5 voltios. Hay dos versiones de los farolillos de cola. El que tu tienes lleva un led bicolor blanco/rojo para poder simular el farol de cola en amarillo tal como se refleja en los reglamentos de circulación. Creo, hace tiempo que no monto ninguno, que el cable negro es el negativo común, el blanco para el led blanco y el rojo para el led rojo.

[bakertalgo]

Completamente de acuerdo con lo que dice Fantito, lo suyo es probar con una pila de botón de 1.5 voltios para cerciorarse cual es cada sin riesgo a quemar el led si lo conectas a la inversa. Solo comentar que el común a los dos es el positivo, una particularidad del sistema DCC y hace que los leds de varios colores a usar en nuestra afición tengan que ser ánodo común.

Tengo alguno de esos faroles sin montar pero vienen solo con el color rojo, está tarde compruebo los colores y lo pongo aquí por si sirve de ayuda a alguien.

Saludos.

2574b3862a.150918115538_coches-madera.pdf

(2.88 MiB) 190 veces

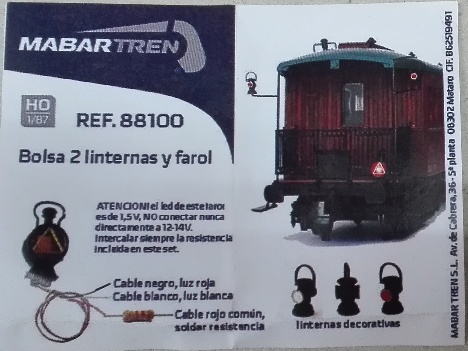

Según instrucciones:
Cable negro, luz roja.
Cable blanco, luz blanca.
Cable rojo común, soldar resistencia.

Buenas noches

Muchas, muchas gracias, lo voy a montar ahora a ver que tal y os cuento.

Un Abrazo muy fuerte a todos

Pues yo tambien compre estos faroles y me venian con estas instrucciones

Que tambien mira que son dificiles podian haber puesto el esquema con el cable blanco para la luz blanca, el cable rojo para la luz roja y el negro el comun y para conectar la resistencia

Buenas noches

Muchas gracias por la información facilitada.

Ya tengo conectado el farolillo confirmando las siguientes conexiones:

Cable rojo soldar resistencia y a toma de corriente.
Cable blanco a toma de corriente para LUZ ROJA, efectivamente el rojo es el común, donde va la resistencia.
Cable negro a toma de corriente para LUZ BLANCA.

Un Abrazo y Gracias compañeros
