Pregunta del millon

Una pregunta para los sabios del foro,tengo una tarjeta grafica para digitalizar, de una 319,GL,quisiera saber si se pudiera poner en una 340 de las analogicas ,saludos INDALTREENSA

¿Que es una "tarjeta gráfica"? ¿Te refieres a la placa electrónica?

A la placa donde va el decoder pinchado.saludos INDALTRENSA

Esas placas aunque parezcan complejas llevan poca cosa, las resistencias para las luces, algún antiparasitario prescindible, pistas para la conexión del zócalo a las salidas y poco más. El único problema podría ser que ambas locomotoras lleven distinto sistema de luces (bombillas o leds) y las resitencias sean distintas por lo que saldría una tensión que no es la suya, pero creo que ambas llevan leds smd el paupérrimo sistema de roco que tan poca luz da. Tengo 319´s y una V200 de la DB que es la misma cosa que la 4000 pero no estoy en casa hasta la semana que viene y no puedo mirarlas. Es posible que siendo Roco las dos lleven incluso la misma placa. En principio si ambas llevan smd y conectas todo bien no debe haber problema.

Utrillas,Ya me contara cuando veas tus maquinas,saludos INDALTRENSA

Indaltrensa, cualquier placa electrónica, o pcb, como la queráis llamar, sirve para cualquier locomotora, el problema de las luces se soluciona facilmente.
En éste caso, la 319 tiene bombillas y la 340 también tiene bombillas, ninguna tiene leds, por lo que ese problema no existe.
Para colocársela a la 340, sólo hya un problema, que tengas espacio libre para ella, tengo las dos locomotoras y creo que no sería posible, facilmente, tendrás que bricolear... y creo que tú intención era que fuera más sencillo.
Si no me equivoco la 340 es mucho más estrecha en el espacio libre que la 319, y dudo que entre, inténtalo.
De todas formas, pienso que es mucho más sencillo que intentes aprovechar la que tienes, suelda directamente los cables del deco a la placa, haciendo los cortes necesarios de las pistas, y si lo que quieres es tener la facilidad de quitar y poner el decoder con el conector nem, existe una referencia de uhlembrok con cables y conector nem, puedes soldar las tomas de corriente, luces, etc... y lísto.

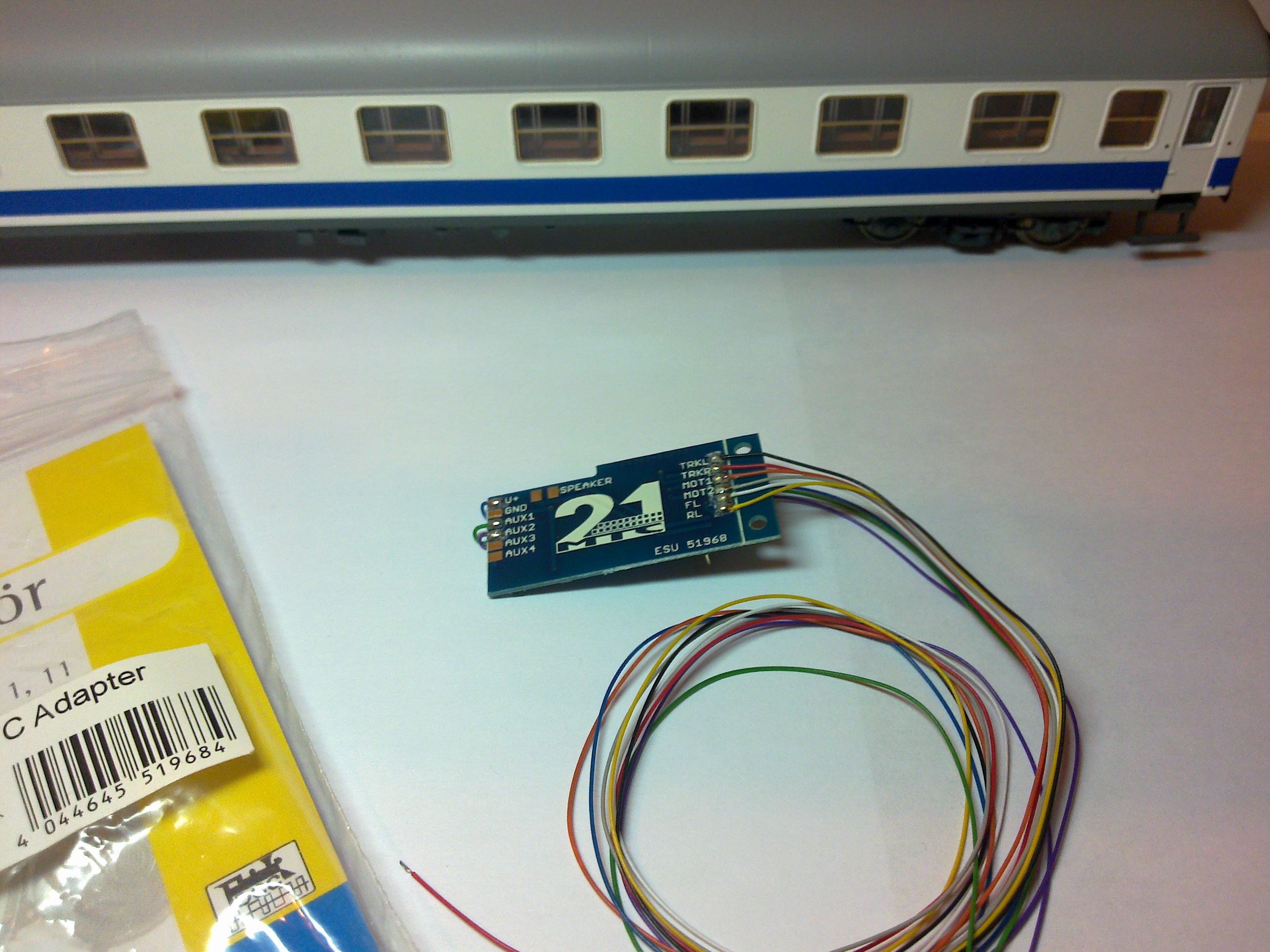

Esu también tiene en sus accesorios la referencia 51968 , es un adaptador de 21 pins con una placa electrónica muy pequeña de 20 mm x 40 mm, en la que puedes tener incluso los aux 1, aux 2, aux 3, y aux 4, y es muy sencilla de instalar, habrá que soldar los mismos cables que si quisieras poner un conector nem.
Te adjunto una foto

Espero haberte ayudado

Un saludo

Olmo

Hola ,una "tarjeta grafica" es una cosa muy distinta ,ver wikipedia ,lo que hay en las maquinas se llama simplemente ,"circuito impreso" ,si no estuvieran estos circuitos impresos ,habria casi por cada pista de estos ,un cablecillo y encima todo suelto ,por ahí.

Efectivamente Olmo, ahora que lo dices llevan las dos bombillas, el problema de esas luces son los difusores que no quedan enrasados con el ojo del faro y en cuanto la miras un poco de lado parece que están apagados. Son compatibles y el problema puede ser de espacio. Ya miraré la placa de la V200 a ver como es, la semana que viene.
